altium designer软件中如何自定义PCB图纸大小
在使用altium designer软件绘制PCB图时,常常遇到所画PCB尺寸过大以至于超出图纸大小的情况,针对这一情况,本文就如何自定义PCB图纸大小简单说明一种方法。
操作方法
- 01

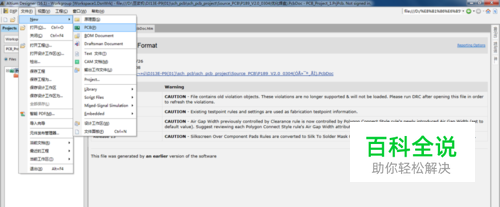

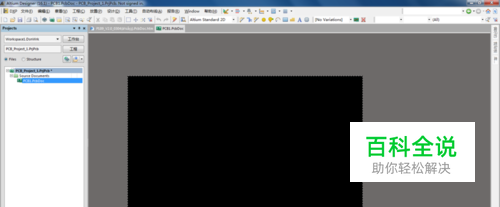

在PCB工程中新建PCB文件
- 02

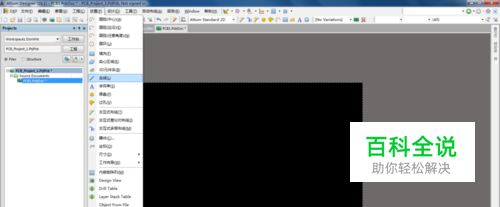

选中Top Overlay层
- 03

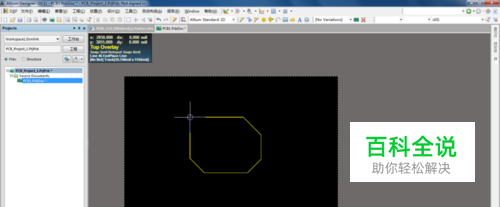

放置走线,并形成闭环
- 04

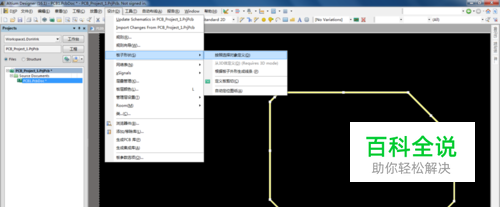

选中会所绘制图形,并按图中步骤操作
- 05

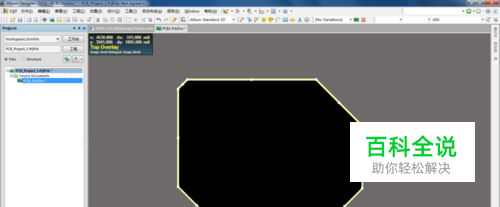

获得所想要的PCB图纸
