甘特图的绘制方法
甘特图的绘制方法
操作方法
- 01

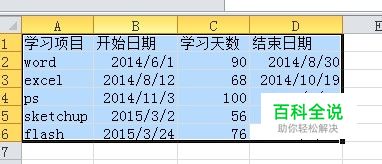

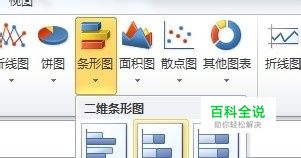

选中要制作甘特图的数据表格，插入条形图中簇状条形图；
- 02

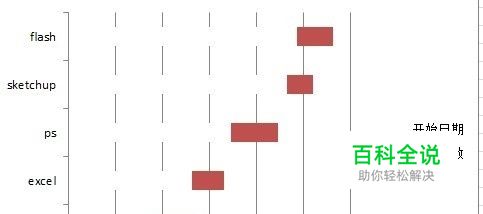

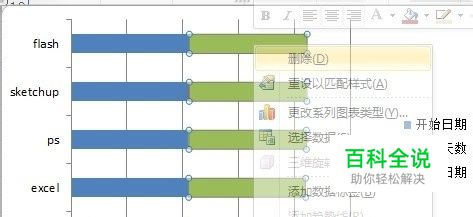

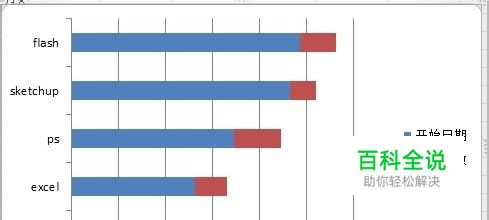

选中插入条形图中的结束日期将其删除，效果如下图；
- 03

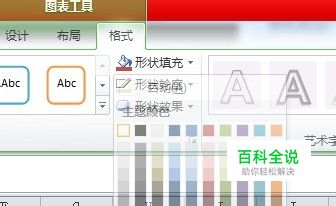

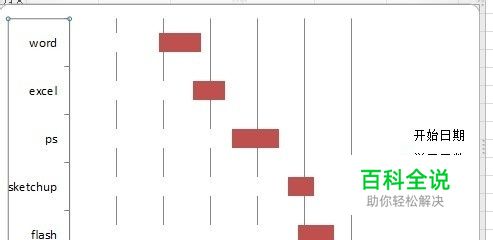

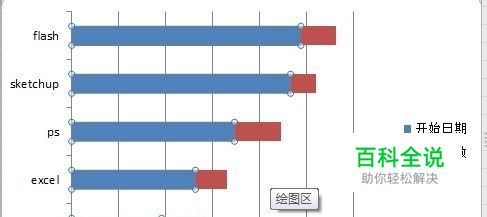

接着选中“开始日期”，在图表工具格式形状填充下，将其填充为白色，效果如下图；
- 04

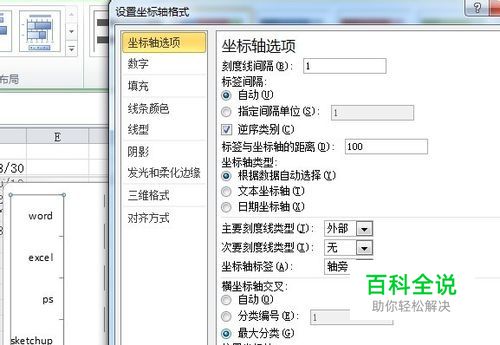

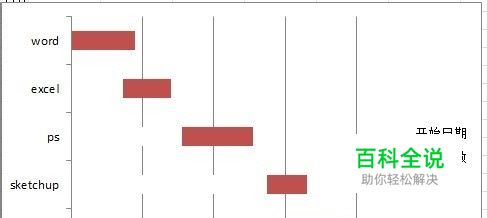

然后双击左侧的数据轴，在打开的设置坐标轴格式，勾选逆序类别，接着双击底部的坐标轴，打开的设置坐标轴格式，选择坐标轴选项，将最小值改为2014/6/1;
- 05

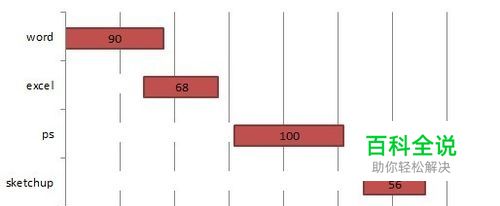

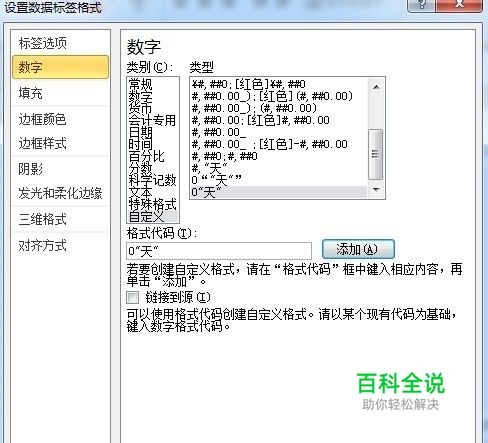

选中学习天数，点击右键给其添加数据标签，然后选中数字，右键选择设置数据标签格式，给数字添加一个”天”字
- 06

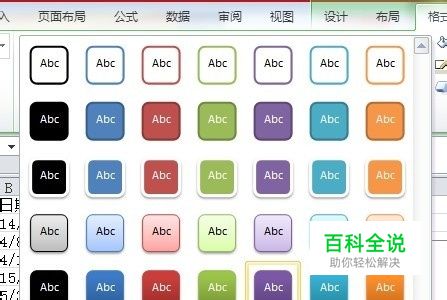

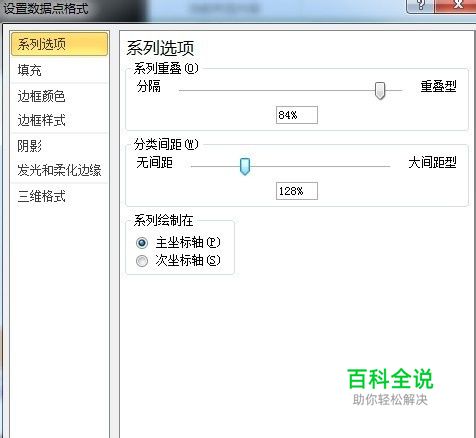

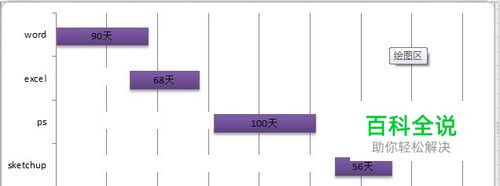

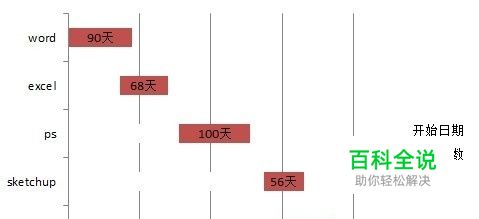

接下，我们可以选中学习天数，在图表工具格式选项下，选择自己想要的格式，还可双击学习天数，打开设置数据点格式窗口，对分类间距进行调整，可以调整学习天数的方框的宽度，最终的设置的图标样式见下图。
