如何远程唤醒DTU（GPRS DTU、CDMA DTU）
操作方法
- 01

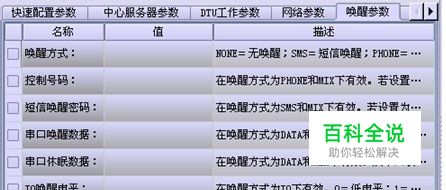

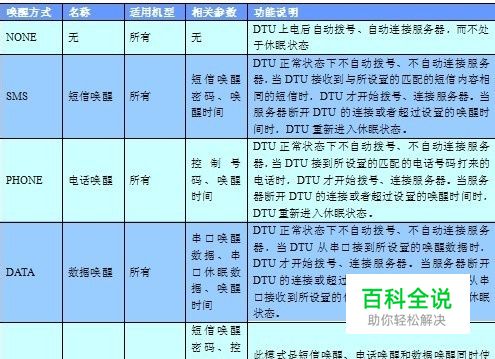

唤醒功能配置 若要让DTU正常状态不自动拨号、自动连接服务器，而在某种条件触发下才进行拨号连接服务器。则需要对此功能进行配置。 DTU的唤醒功能有如下几中： 配置界面如下： 图6-12 6.8.1 短信唤醒配置 1、将配置页面切换到“唤醒参数”页面。如图6-12 2、在“唤醒方式”行空白处的双击，会弹出选择框，在弹出“值”列中选中“SMS”。 3、在“短信唤醒密码”行的“值”列中填写短信唤醒密码的内容。当DTU接收此内容的短信就自动拨号、连接中心，其它短信则无效。 4、在“唤醒时间”行的“值”列中设置时间（单位为秒）。（仅3180有此参数） 若设置0，则一直保持工作，直到链路关闭。 若设置大于0，则DTU工作时间后再进入休眠状态。 ² 注意事项： 若“短信唤醒密码”设置为空，则收到任何短信都会唤醒。为了安全性考虑，建议“短信唤醒密码”不能为空。 6.8.2 电话唤醒配置 1、将配置页面切换到“唤醒参数”页面。如图6-12 2、在“唤醒方式”行的“值”列中选中“PHONE”。 3、在“控制号码”行的“值”列中填写控制唤醒的手机号码。此手机号码就可以通过拨打电话来唤醒DTU拨号、连接中心，其它的手机拨打则无效。 4、在“唤醒时间”行的“值”列中设置时间（单位为秒）。（仅3180有此参数） 若设置0，则一直保持工作，直到链路关闭。 若设置大于0，则DTU工作时间后再进入休眠状态。 ² 注意事项： 若“控制号码”设置为空，则电话打入都能唤醒。为了安全性考虑，建议“控制号码”不能为空。 6.8.3 数据唤醒配置 1、将配置页面切换到“唤醒参数”页面。如图6-12 2、在“唤醒方式”行的“值”列中选中“DATA”。 3、在“串口唤醒数据”行的“值”列中填写唤醒的数据。DTU从串口收到此数据后就自动拨号、连接中心，其它数据无效。 4、在“串口休眠数据”行的“值”列中填写休眠的数据。DTU从串口收到此数据后再次进入休眠状态，其它数据则会发送至中心服务器上。 5、在“唤醒时间”行的“值”列中设置时间（单位为秒）。（仅3180有此参数） 若设置0，则一直保持工作，直到链路关闭。 若设置大于0，则DTU工作时间后再进入休眠状态。 ² 注意事项： 1、“串口唤醒数据”不能设置为空，否则是无法唤醒的。 2、“串口休眠数据”若设置成空，则表示串口数据并不会让DTU进入休眠状态，而需要其它条件才会进入休眠状态。 3、在设置“串口唤醒数据”或“串口休眠数据”时，配置方式如下： 1）只设置可见字符： a、直接设置可见字符。比如设置字符串“abc”，直接在“输入框”中输入“abc”即可。 b、设置以0x开头的十六进制的ASCII值。比如设置字符串“abc”，相应的十六进制ASCII值是0x61 0x62 0x63。则在“输入框”中输入“0x610x620x63”。 2）只设置不可见字符： 设置以0x开头的十六进制的ASCII值。比如设置TAB字符，TAB键十六进制ASCII值是0x09，则在“输入框”中输入“0x09”即可。 3）设置可见字符和不可见字符混合： a、可见字符直接设置，不可见字符设置以0x开头的十六进制的ASCII值。比如设置字符串“abc”和TAB字符混合，则在“输入框”中输入“abc0x09”。 b、可见字符和不可见字符设置以0x开头的十六进制的ASCII值。比如设置字符串“abc”和TAB字符混合，则在“输入框”中输入“0x610x620x630x09”。 6.8.4 混合唤醒配置 1、将配置页面切换到“唤醒参数”页面。如图6-12 2、在“唤醒方式”行的“值”列中选中“MIX”。 3、在“短信唤醒密码”行的“值”列中填写短信唤醒的内容。当DTU接收此内容的短信就自动拨号、连接中心，其它短信则无效。 4、在“控制号码”行的“值”列中填写控制唤醒的手机号码。此手机号码就可以通过拨打电话来唤醒DTU拨号、连接中心，其它的手机拨打则无效。 5、在“串口唤醒数据”行的“值”列中填写唤醒的数据。DTU从串口收到此数据后就自动拨号、连接中心，其它数据无效。 6、在“串口休眠数据”行的“值”列中填写休眠的数据。DTU从串口收到此数据后再次进入休眠状态，其它数据则会发送至中心服务器上。 7、在“唤醒时间”行的“值”列中设置时间（单位为秒）。（仅3180有此参数） 若设置0，则一直保持工作，直到链路关闭。 若设置大于0，则DTU工作时间后再进入休眠状态。 ² 注意事项： 请参照前面三个唤醒模式的注意事项。 6.8.5 IO唤醒配置（仅3180系列产品可用） 1、将配置页面切换到“唤醒参数”页面。如图6-12 2、在“唤醒方式”行的“值”列中选中“IO”。 3、在“IO唤醒电平”行的“值”列中选择自动拨号、连接中心时的IO电平。只有处于你所配置的电平时DTU才自动拨号、连接中心，否则处于休眠状态。 选择“0”:I/O管脚如果是处于低电平”0”，则DTU会正常拨号和自动连接数据中心，如果I/O管脚切换到高电平“1”，则DTU处于休眠状态，反之亦然。 选择“1”：I/O管脚如果是处于高电平”1”，则DTU会正常拨号和自动连接数据中心，如果I/O管脚切换到高电平“0”，则DTU处于休眠状态，反之亦然。
