cad使用技巧之旋转、复制旋转、参照旋转

在使用CAD绘制图形时,我们常常需要使用CAD的操作命令,下面我们就来看看在CAD中旋转、复制旋转、参照旋转的使用技巧吧。

操作方法

  • 01

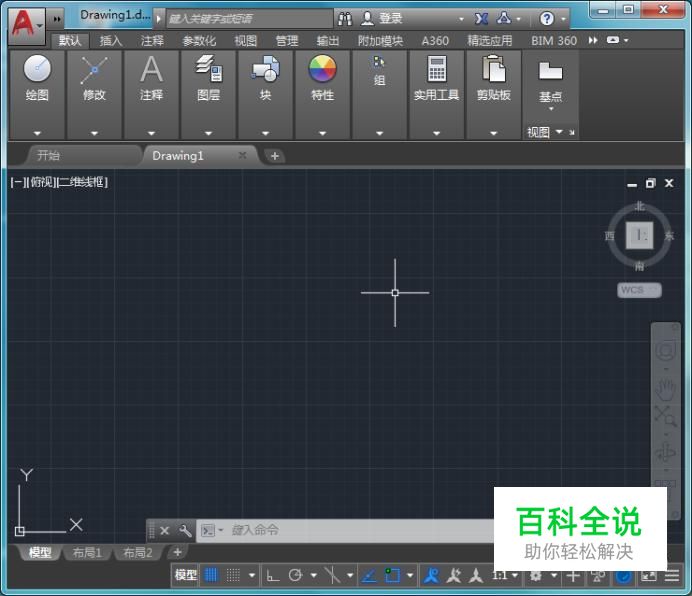

    我们在桌面上双击CAD的快捷图标,将CAD这款软件打开,如图所示:

  • 02

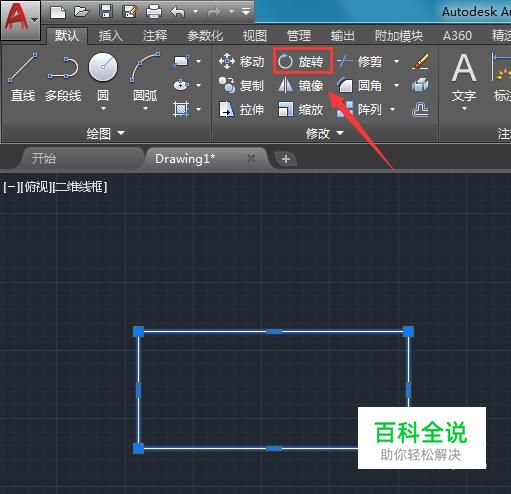

    打开CAD之后在绘图里找到矩形选项,使用矩形在绘图区里绘制一个矩形,选择绘制的矩形然后在修改里找到旋转选项,如图所示:

  • 03

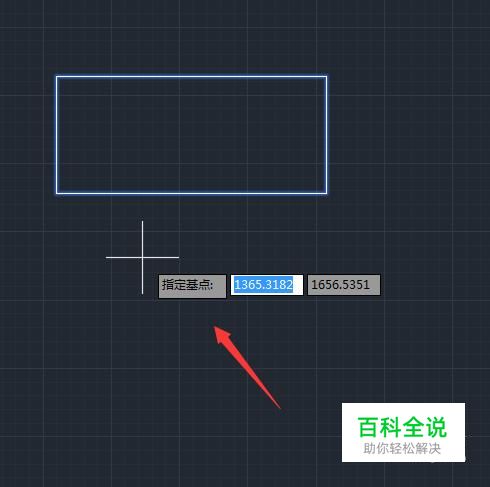

    点击旋转选项,可以看到提示信息,要求制定基点如图所示:

  • 04

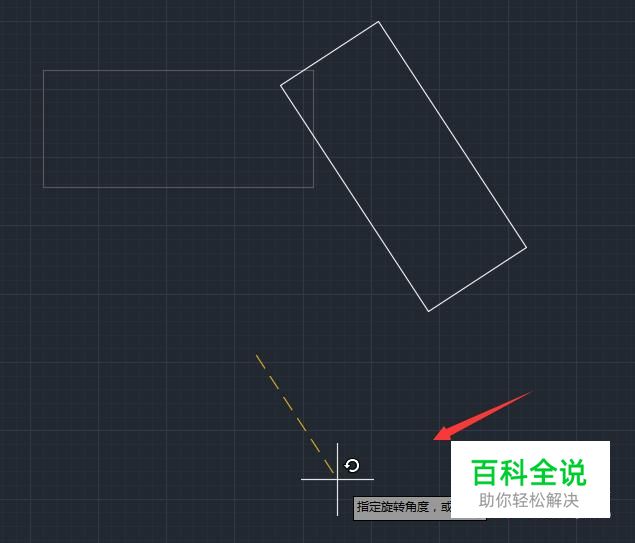

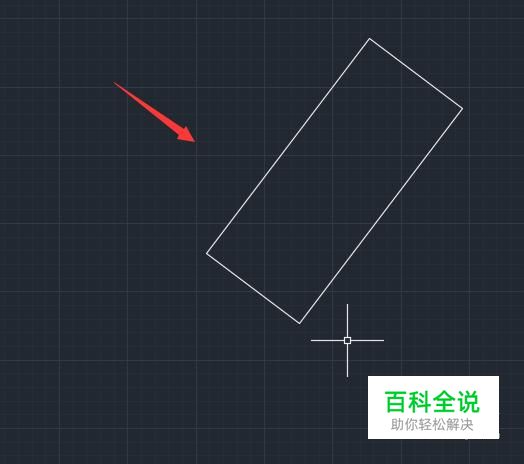

    点击基点之后我们指定角度,这样我们就将绘制的图形进行了旋转,如图所示:

  • 05

    选择刚刚绘制的矩形,然后点击旋转选项,在输入框内我们输入C命令,如图所示:

  • 06

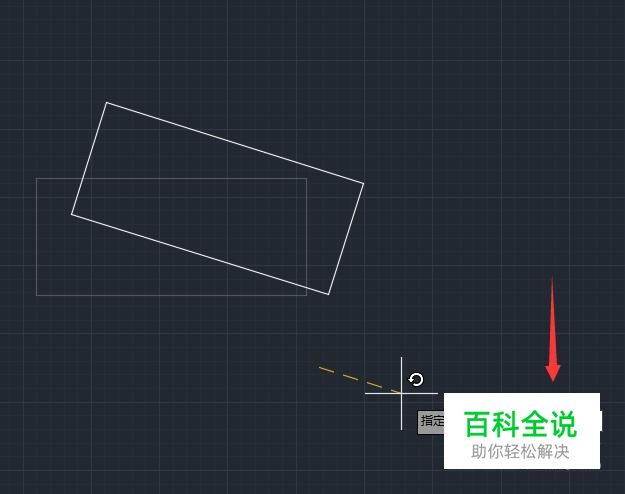

    输入C命令之后按下回车键,然后确定旋转的角度,这样我们就可以将这个图形进行了旋转复制,如图所示:

  • 07

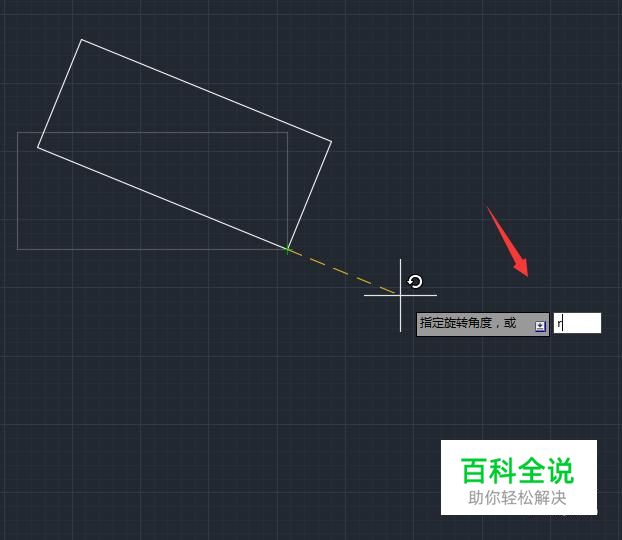

    再次选择矩形,然后在输入框内输入R选项,如图所示:

  • 08

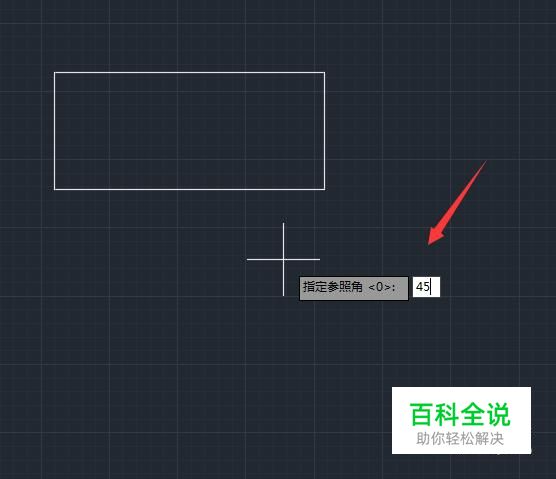

    输入R选项之后按下回车在输入框内输入旋转的角度,如图所示:

  • 09

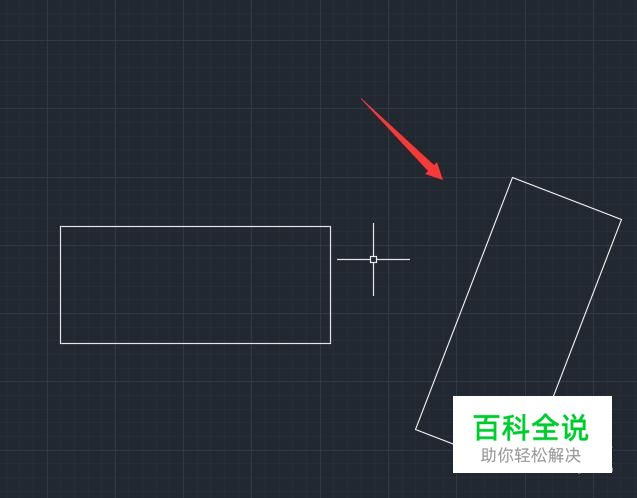

    输入角度之后按下回车可以看到我们就进行了参考旋转,如图所示:
