在Word中运用SmartART制作组织结构图

在word中,很多人喜欢用SmartArt来制作组织结构图,以此来分清主从关系,然而有好多小伙伴们,却不会绘制组织结构图,这里小编就给大家分享,如何用SmartArt制作组织结构图。

操作方法

  • 01

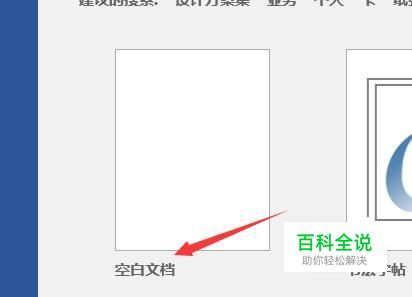

    双击打开word软件,在打开的页面,单击新建空白文档,页面自动切换到word主页面。

  • 02

    在主页面,单击插入选项卡,在插入选项卡功能区,插图组单击SmartArt,弹出SmartArt图形选择对话框。

  • 03

    在SmartArt图形选择对话框中,单击层次结构图,弹出层次结构列表页面。

  • 04

    在SmartArt图形选择对话框中,单击层次结构图,弹出层次结构列表页面。

  • 05

    单击插入组织结构图左侧按钮,弹出结构图文本框处理窗口。

  • 06

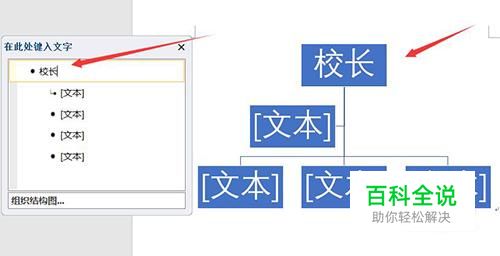

    我以学校领导结构制作结构图,先在组织结构图,一级文本框中输入校长。效果如图所示。

  • 07

    图中左侧多出的图形文本框,没用实际作用,我们可以选中该文本框,单击Delete键删除。效果如图所示。

  • 08

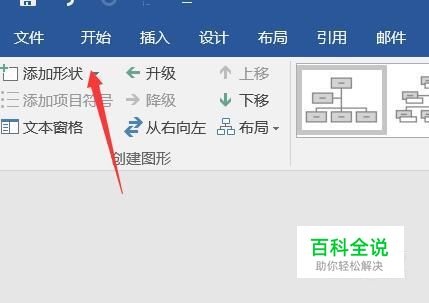

    由于结构层次不够,我们可以为二级图形文本框,添加三图形级文本框,例如,我们为每个二级图形文本框添加2个三级图形文本框。单击SmartArt工具组中的设计选项卡,在设计选项卡功能区,创建图形组单击添加形状。

  • 09

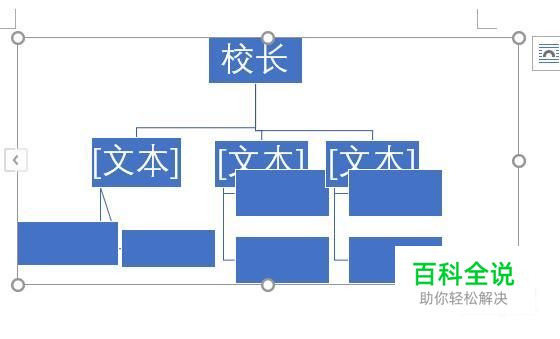

    添加的形状文本框的多少要根据具体情况,添加效果如图所示。

  • 10

    由于改变了组织结构,使结构整体效果丑化了,这里我们可以,单击设计功能区,版式组右下角按钮,弹出版式选择下拉菜单。

  • 11

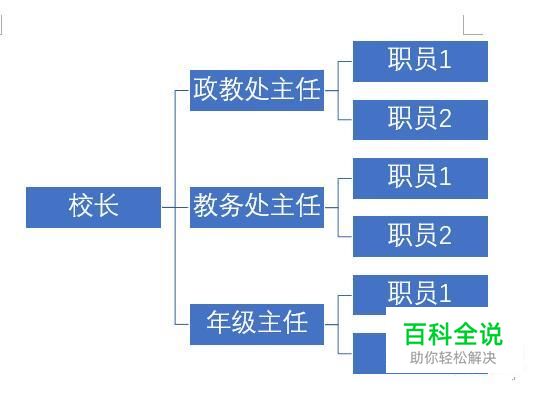

    下拉菜单中,我选择水平组织结构图,这个可以根据个人喜好,效果如图所示。

  • 12

    在其余的空格中输入,需要添加的内容,设计效果如图所示。
