CAD中如何利用对齐命令实现图形的缩放功能？
在CAD制图中，除了使用比例缩放实现图形的放大缩小，其实，使用里面的对齐功能也可以实现这一操作，具体步骤如下：
操作方法
- 01
在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
- 02

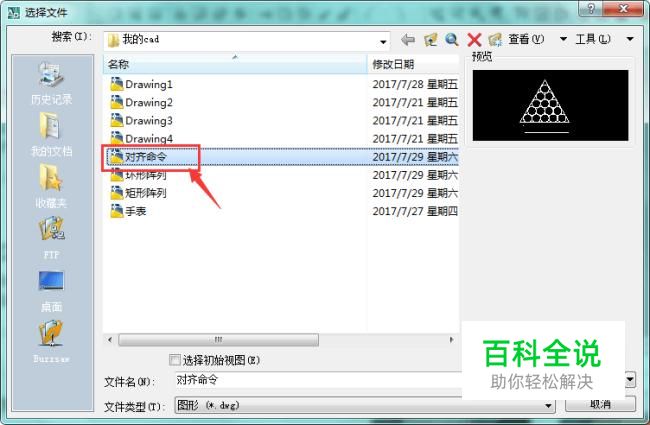

在该界面内按下Ctrl+O键弹出选择文件对话框，在该对话框内选择我们的图形文件，如图所示：
- 03

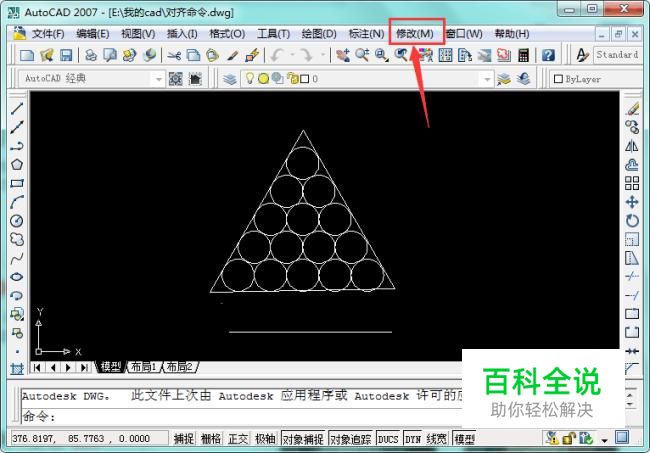

我们的目的是通过“对齐”命令，将该三角形的底边设置的和其下面的直线一样的长度；找到上方“修改”选项，如图所示：
- 04

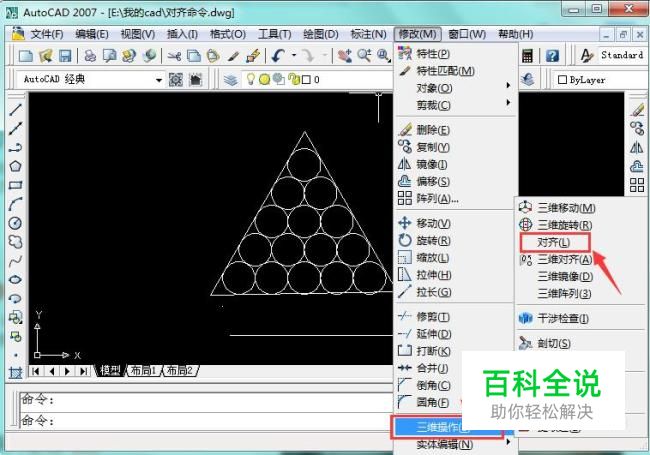

点击“修改”命令，在子菜单中找到“三维操作”，点击，在其子菜单中找到“对齐”选项，如图所示：
- 05

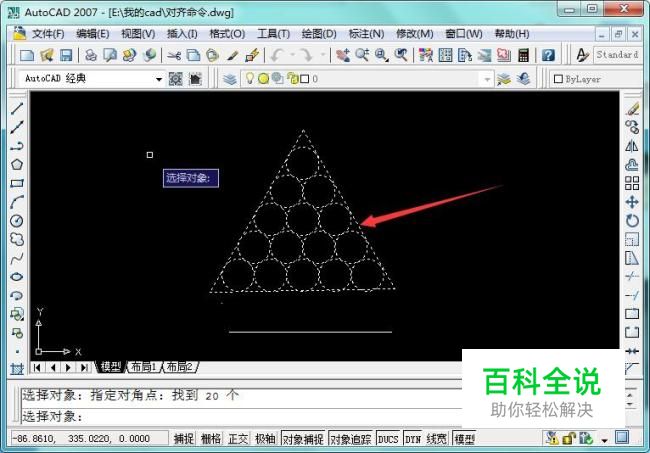

点击“对齐”选项，根据提示要求选择对象，框选上方三角形区域，出现如图所示的蚂蚁线则框选成功，如图所示：
- 06

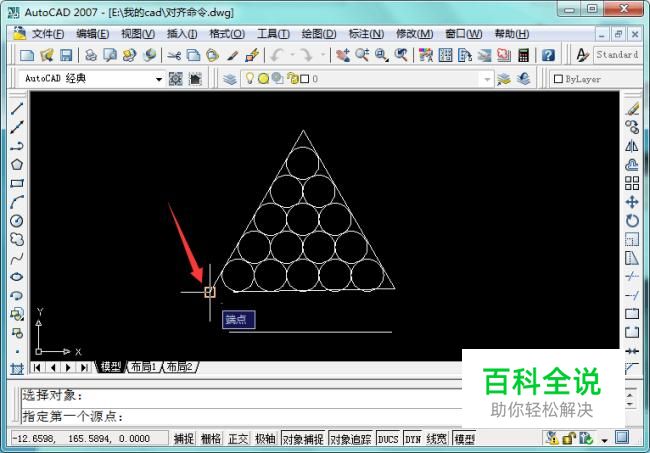

点击空格确定，提示指定第一个源点，点击三角形左下方端点，如图所示：
- 07

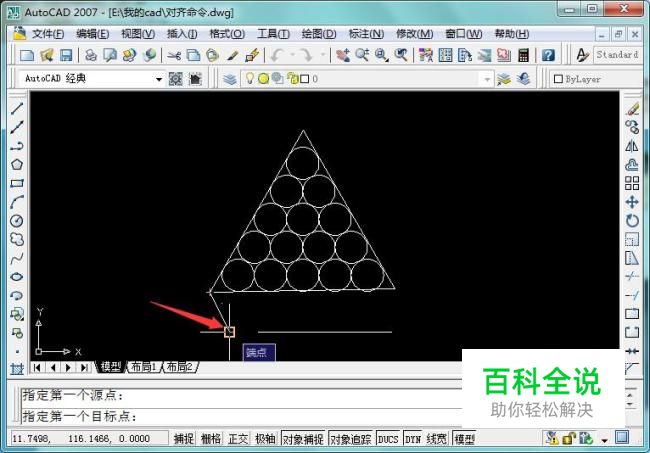

根据提示指定第一个目标点，点击下方直线左端点作为第一个目标点，如图所示：
- 08
根据上面一样的操作，指定第二个源点和第二个目标点，如图所示；
- 09

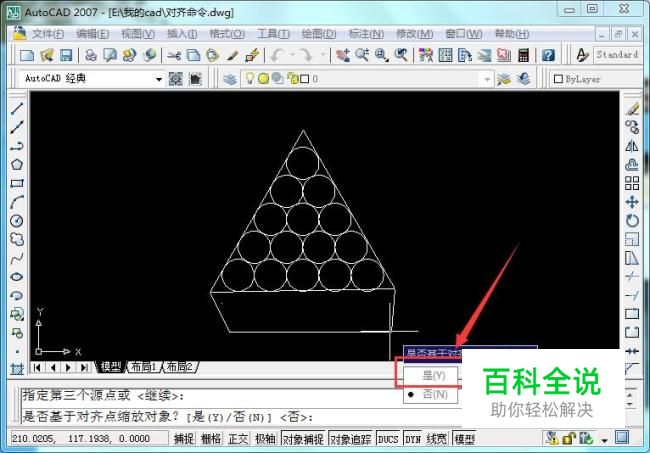

点击空格或回车结束，因为我们是平面图就不需要指定第三个源点和目标点；提示我们“是否基于对齐点缩放对象”，找到“是”选项，如图所示：
- 10

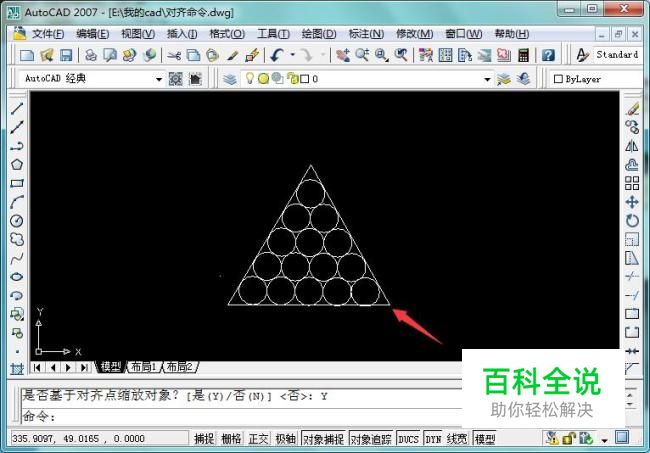

点击“是”选项，对齐操作完成，实现了缩放命令，三角形下边长和该直线等长，如图所示：
