Solidworks怎么画篮球
Solidworks是工程制图软件，但是它不仅仅只能画机器，也能画很多生活中的物品的三维图形，给大家介绍一个篮球的画法。
操作方法
- 01

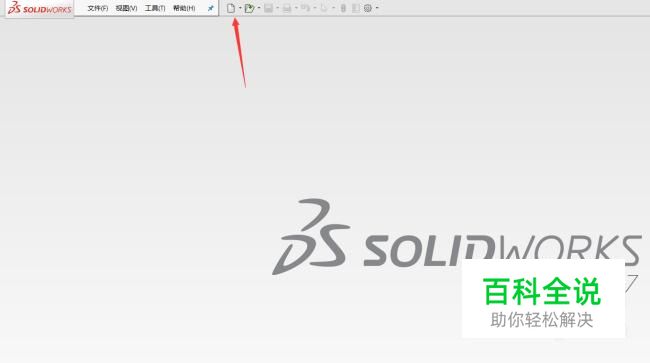

先打开Solidworks三维制图软件，然后选择命令栏的新建。
- 02
之后我们选择零件图。
- 03

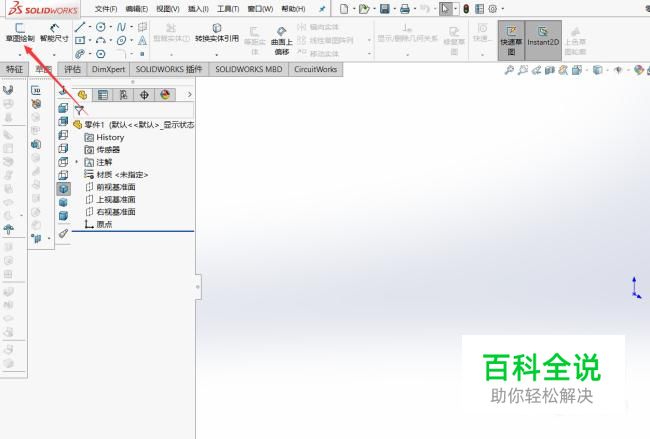

进入到零件图之后，点击草图，然后选择草图绘制命令。
- 04

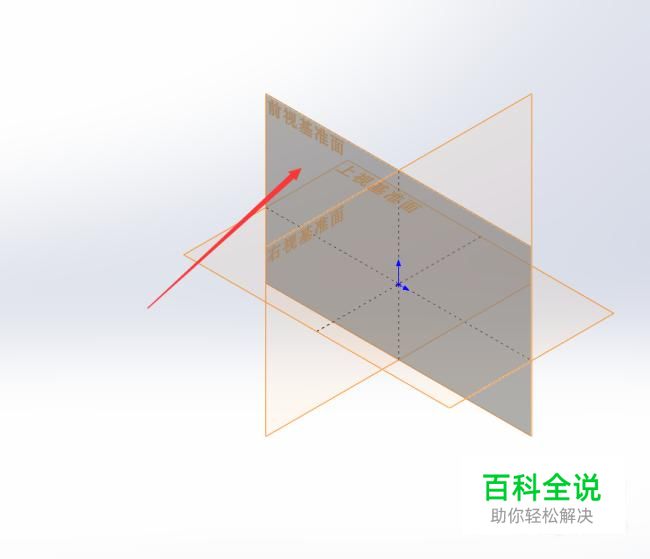

接下来会出现三个基准面，我们选择其中一个基准面，这个没关系。随便选择一个。
- 05

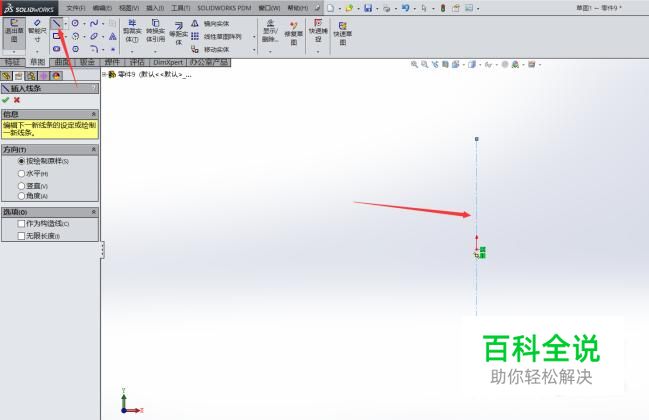

接下来我们过草图的中心点画一条基准线，这个等会制作球体会用的上。
- 06
然后以中心点为圆心画一个圆，我们画图尽量以中心点为圆心，这样可以省去一些不必要的麻烦，有些图你不在中心点画之后可能就需要不停的建新的基准面。
- 07

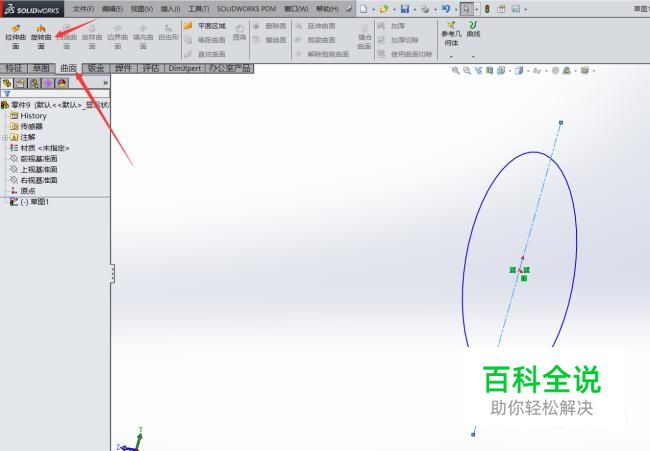

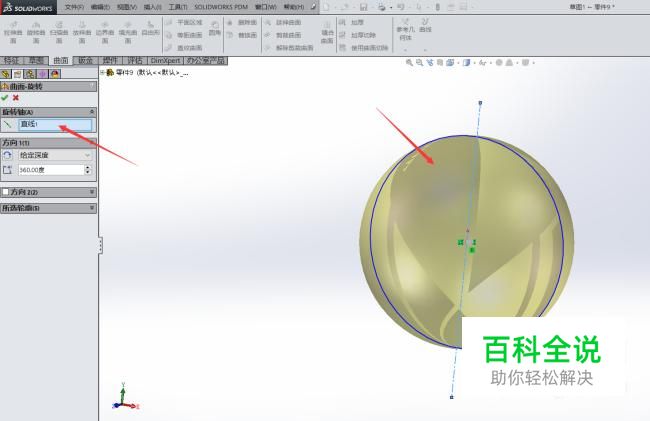

接下来就是旋转了，这里需要注意，我们要画的是篮球，篮球不是实心的，所以我们不用特征里的旋转，我们选择曲面里的旋转曲面。
- 08
将圆作为轮廓，然后将中心线作为轴线之后，选择确定。
- 09

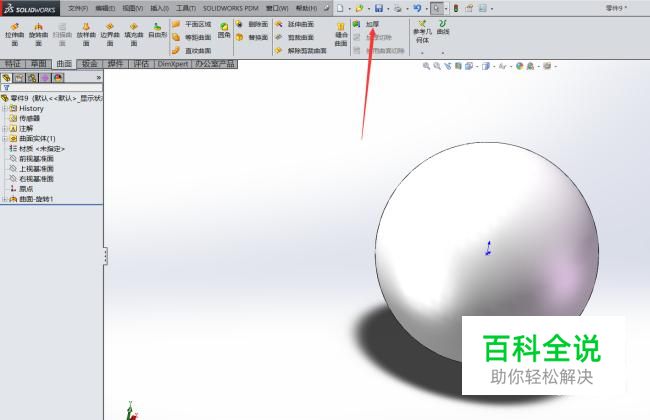

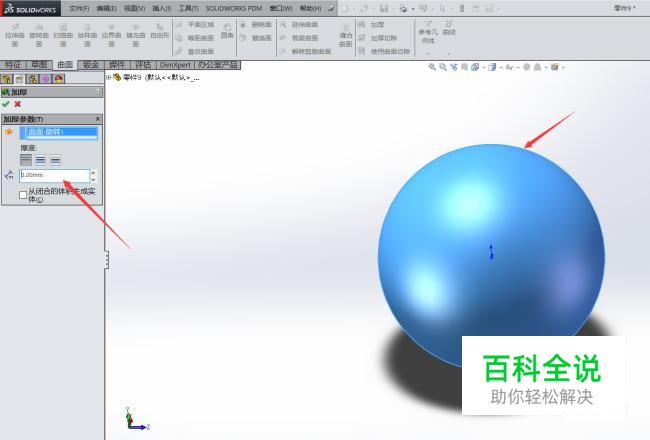

这个时候生成的球体是空心的，是个片体，是没有厚度的，没关系我们点击曲面命令下的加厚，给球加一个厚度。
- 10
选中球体，输入加厚的尺寸，确定即可，这样球就有厚度了。
- 11

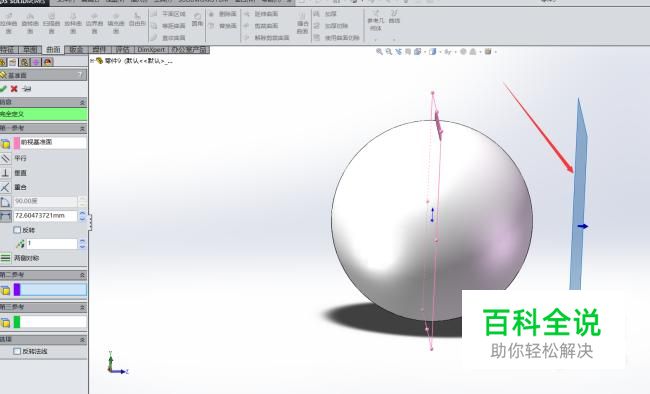

接下来就是篮球表面纹路的绘制了，光溜溜的可不是篮球。我们需要新建一个基准面，随便选择一个基准面，然后在这个基准面基础上新建一个基准面，要在球体的范围外，这样方便之后纹路的制作。
- 12

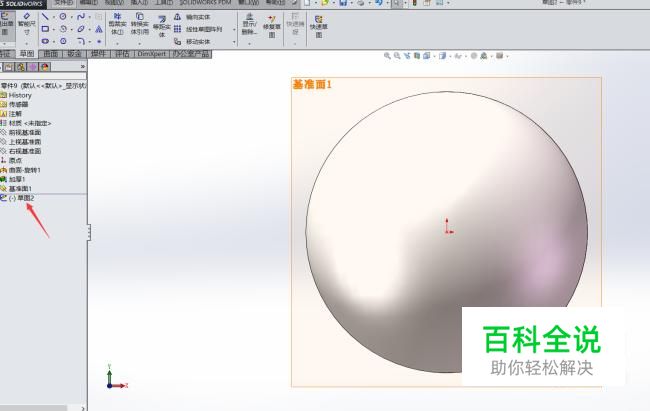

接下来在新建的基准面上新建一张草图。
- 13

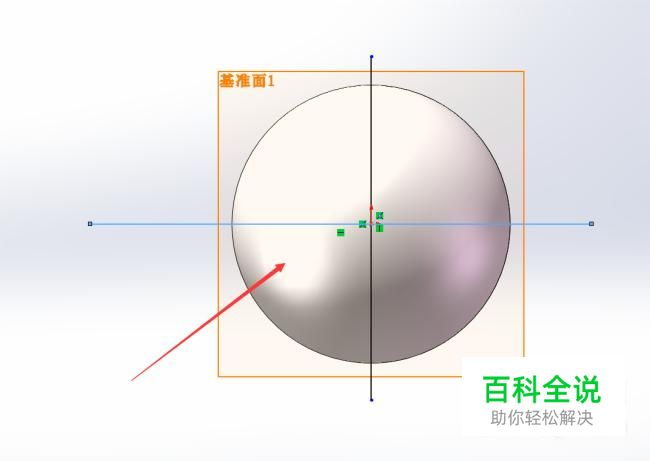

接下来就是画纹路，我们先在球的中心位置画两条相交的直线。
- 14

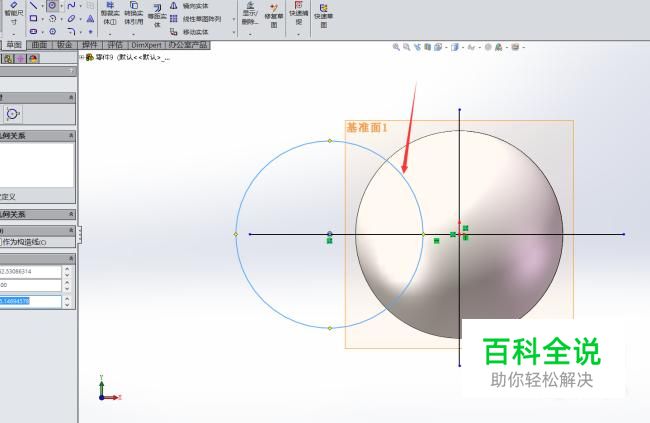

接下来在左侧画一个圆。
- 15
然后我们需要对圆进行处理，先过球心画一条倾斜的基准线。
- 16

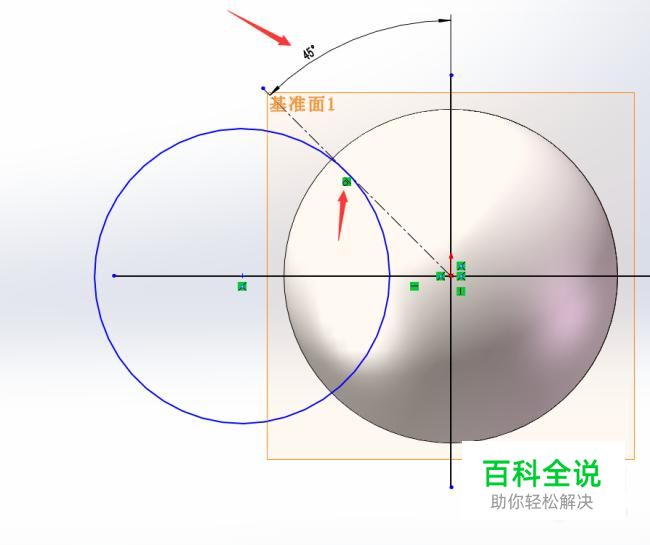

然后约束基准线的角度为45度，和圆的关系为相切。
- 17

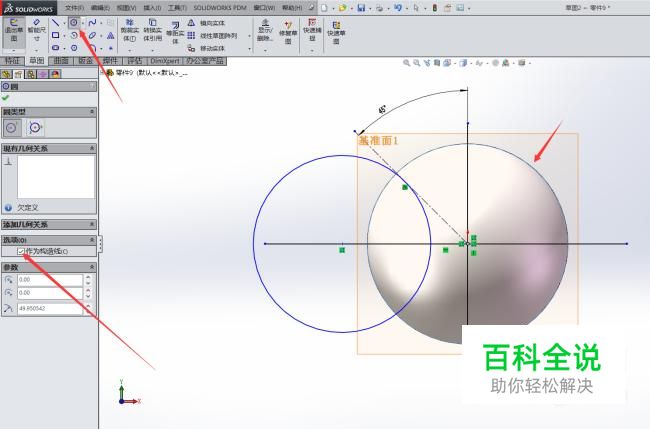

再来画一个和球大小一样的同心圆，并且将圆作为构造线，这个圆只是我们拿来做辅助作用的。
- 18

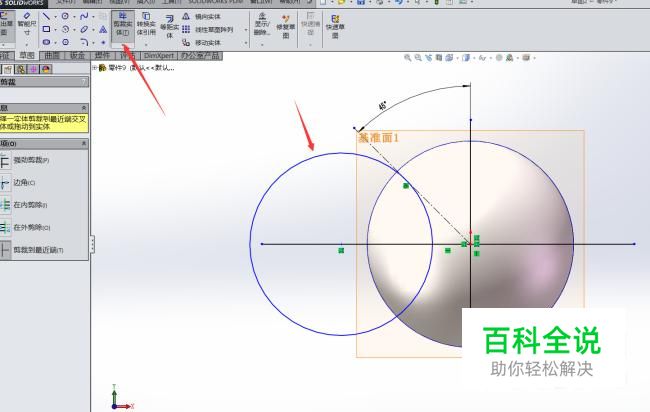

然后选择裁剪，把之前画的圆出了球体的那部分给剪掉。
- 19

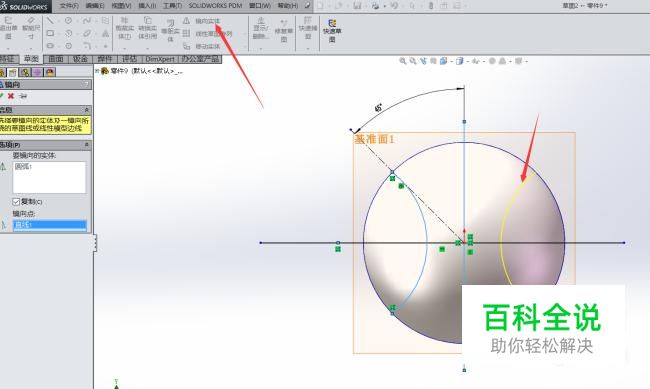

再来选择镜像命令，然后在球的另一侧也生成一个处理好的弧线。
- 20

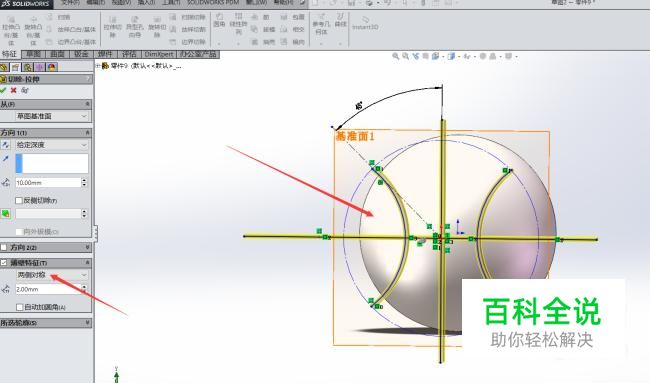

接下来就是最关键的一步了，选择拉伸切除命令。
- 21
这里如果是2014版本，我们在薄壁特征里选择一个两侧对称，这样的切除就有一个宽度，如果是2012版本的，就只能自己动手画一个闭合的纹路了。
- 22

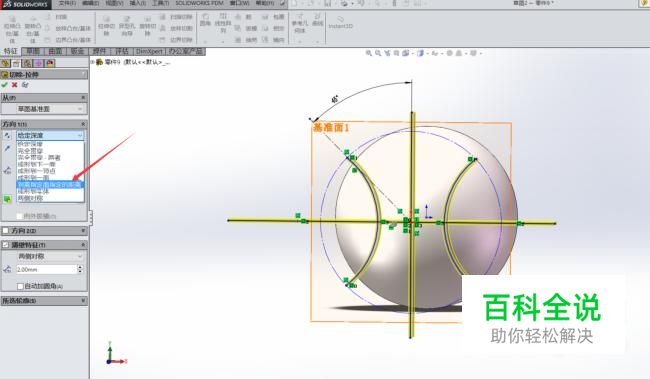

接下来就是非常关键的一步了，拉伸切除其实非常强大，这里的拉伸方向有很多，肯定会有不同的效果，我们这里选择的是到离指定面指定的距离，这样就只会在球表面切除一层。
- 23
然后我们选中球的表面，和切除的深度。
- 24

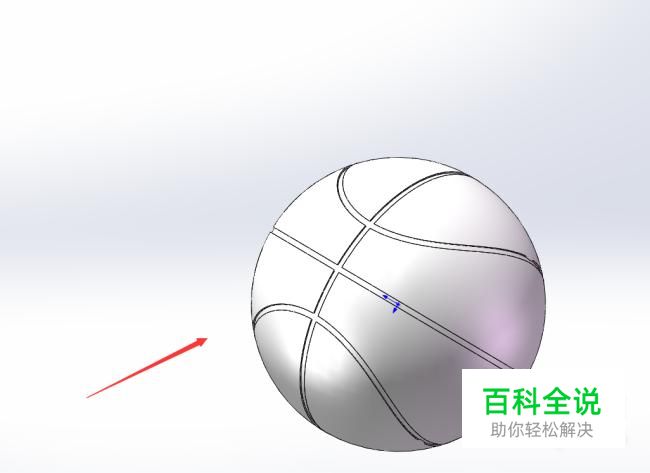

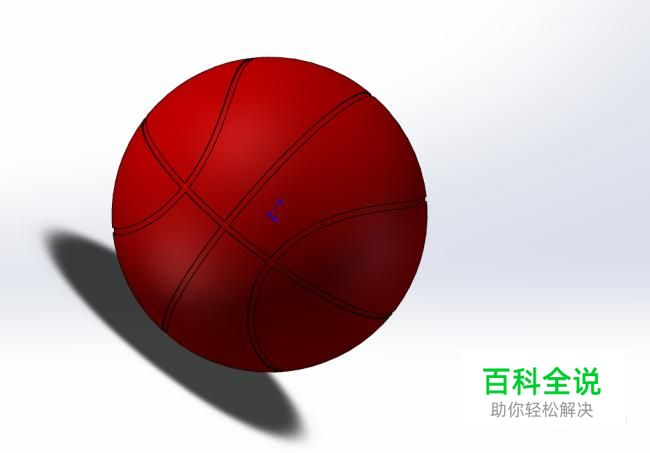

这样一个篮球就基本完成了，然后还可以给球增加渲染效果，给球上个颜色。
