CAD怎么制作快速图框

2024-04-02 08:06:20

CAD图框要自己填写很多相关的信息比较繁琐，下面小编给大家介绍一个让图框自动填写的方法。

操作方法

01

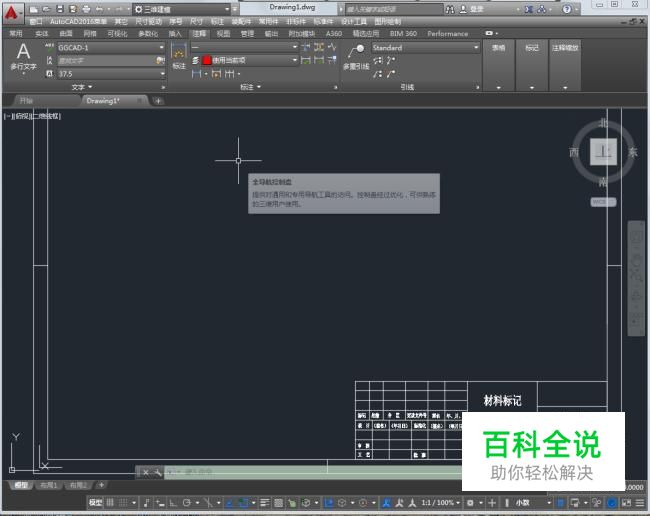

打开一个标准图框我选了一个A3的。
02

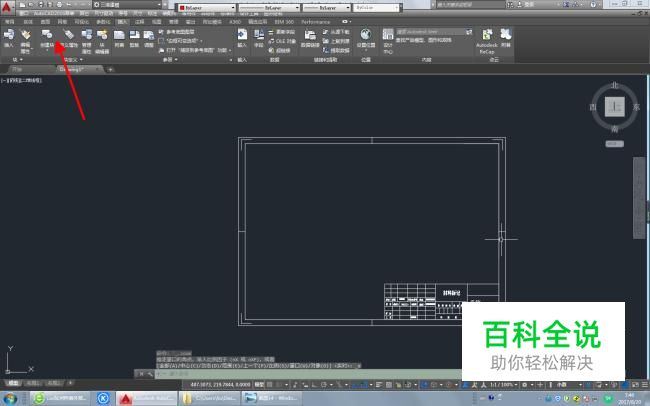

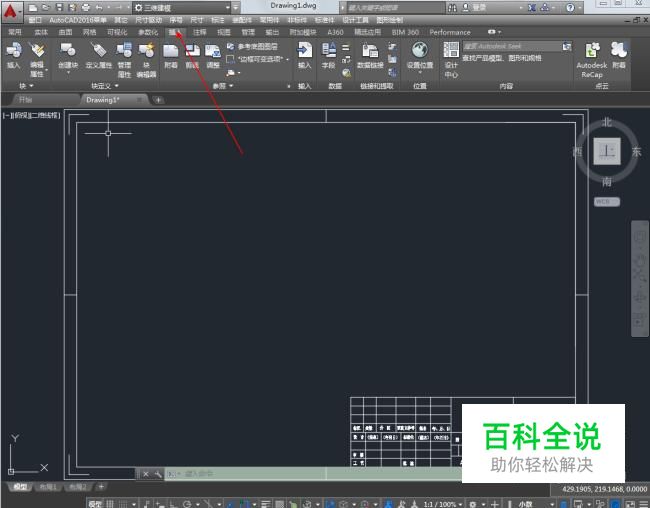

点击-插入-命令
03

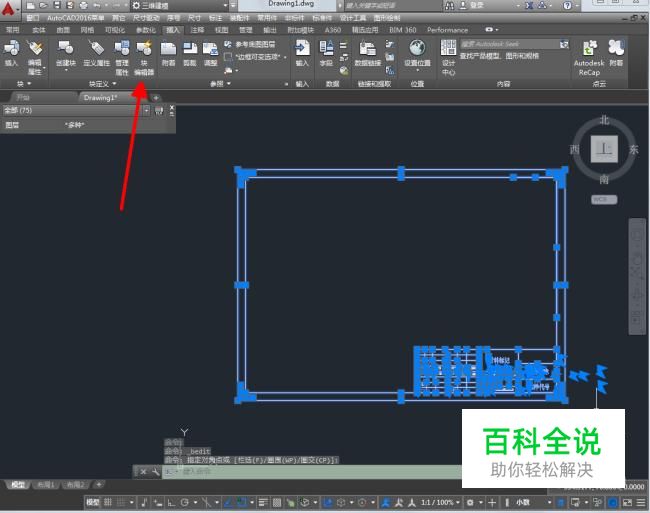

选中图框点击-块编辑器-
04

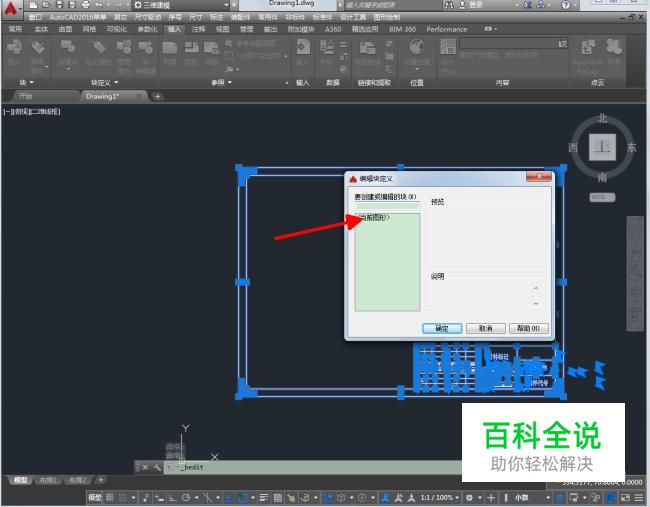

在弹出的菜单栏里点击-当前图形-
05

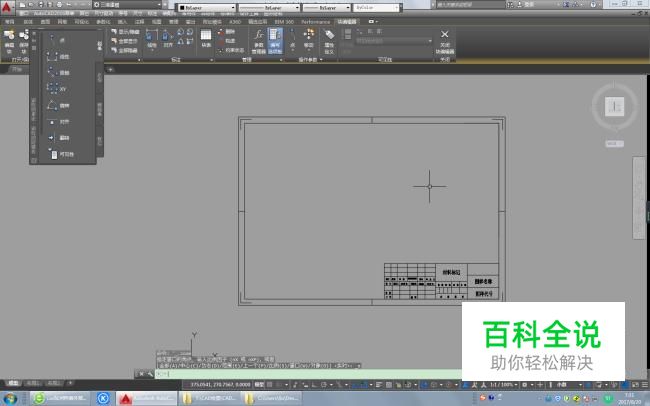

然后我们进入到块编辑器里面。
06

我们先来对名称进行修改。
07

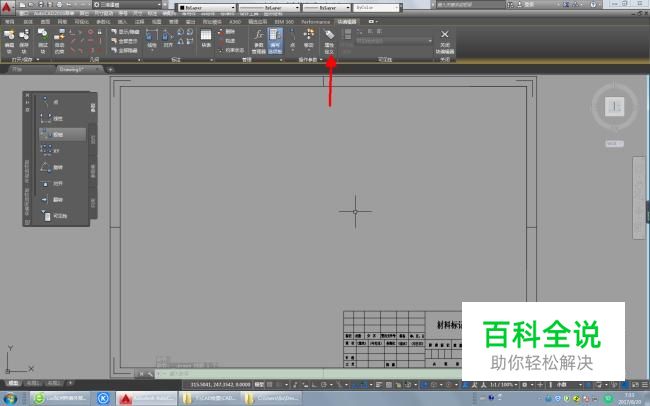

把刚刚的-图样名称-删除，点击-属性定义-
08

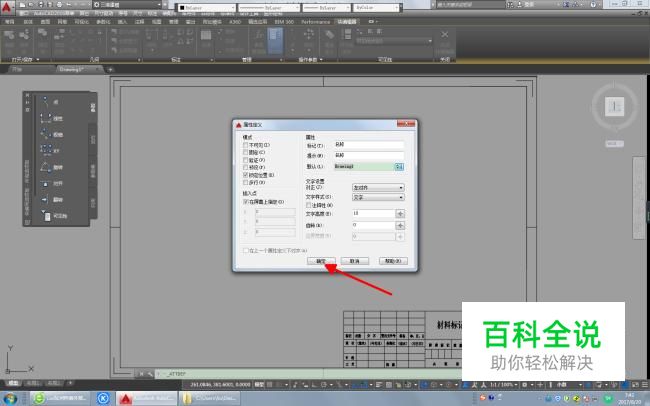

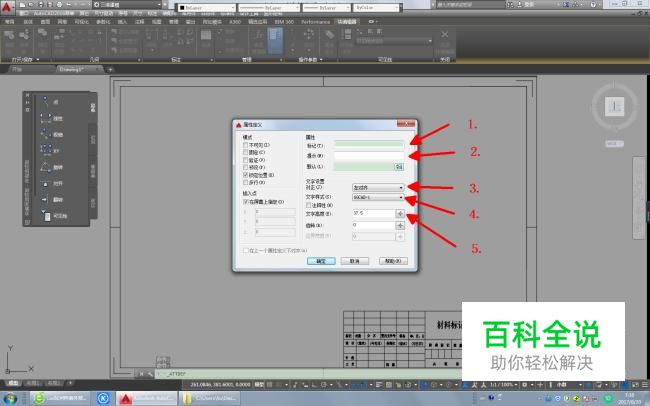

在弹出的菜单里面我们先对这5个选项进行修改，不懂得朋友可以和我填写一样。
09

上面填写好了。接下来是关键了点击这里。
10

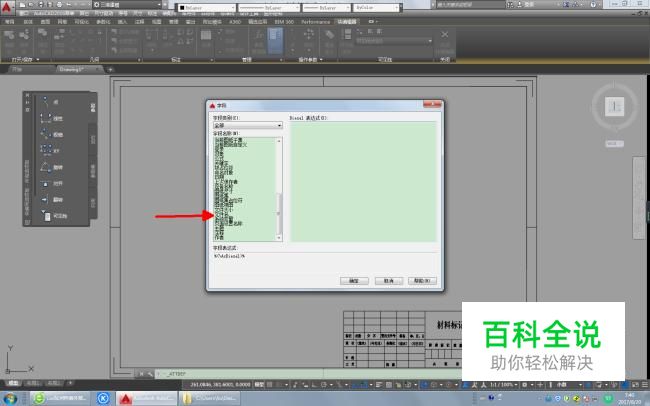

在弹出菜单中下拉，找到-文件名-。
11

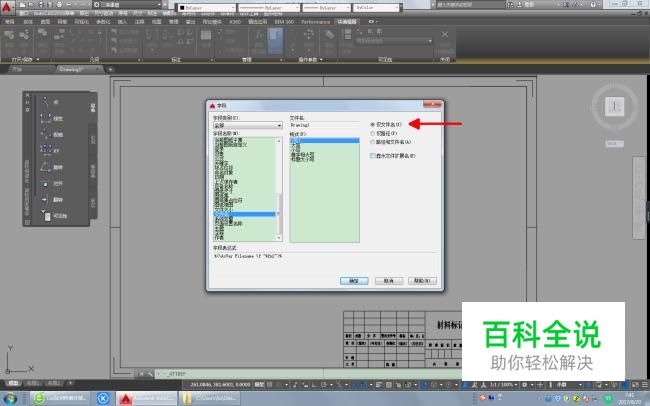

后面这里一定要选择-仅文件名-点击确定。
12

在点击确定。
13

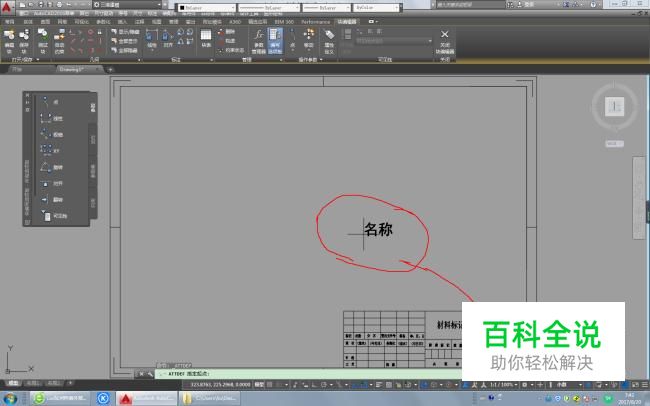

这时候光标会有个-名称-把他拖到箭头位置点击一下。
14

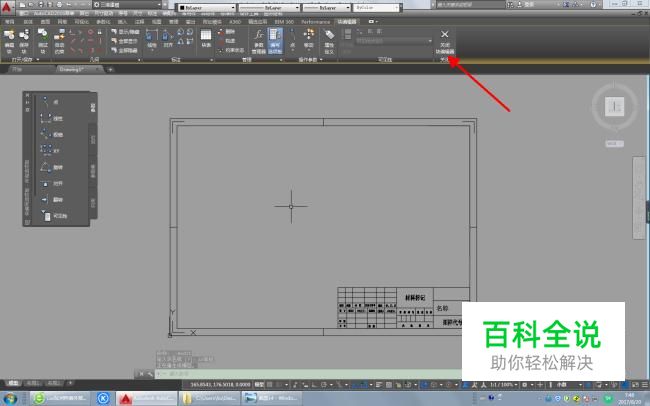

点击关闭块编辑器。
15

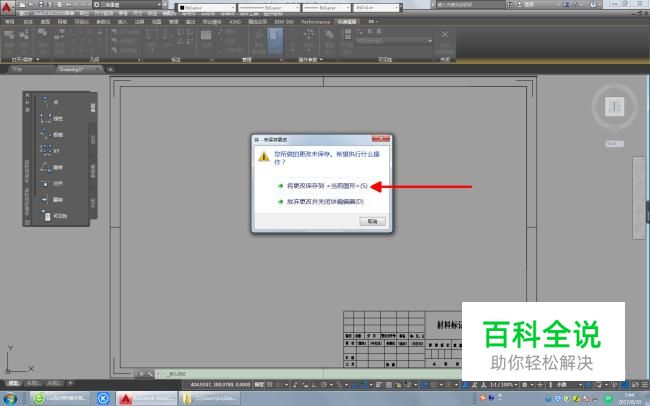

点击这个选项。
16

退出来后是这样的刚刚的-图样名称-变成了-名称-在点击-创建块-。
17

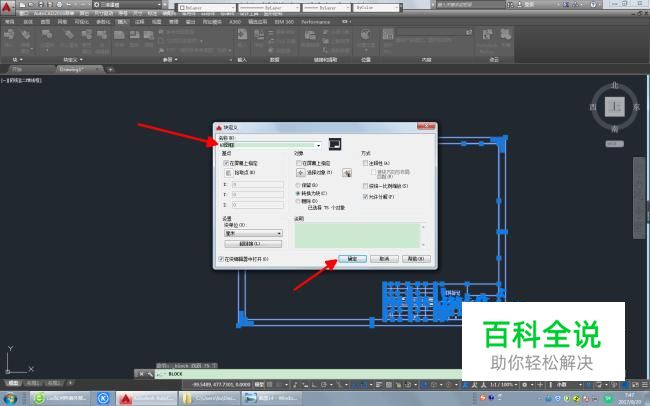

对图框命名。点击确定
18

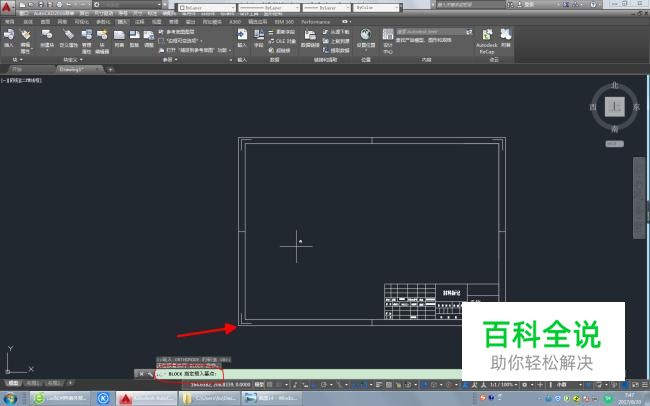

在点击一下图框的左下角。（这个是插入点）
19

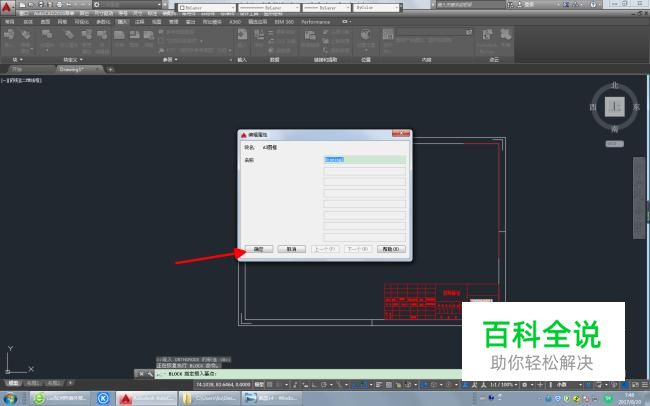

在点击确定。
20

进入到块编辑器中点击-关闭块编辑器-
21

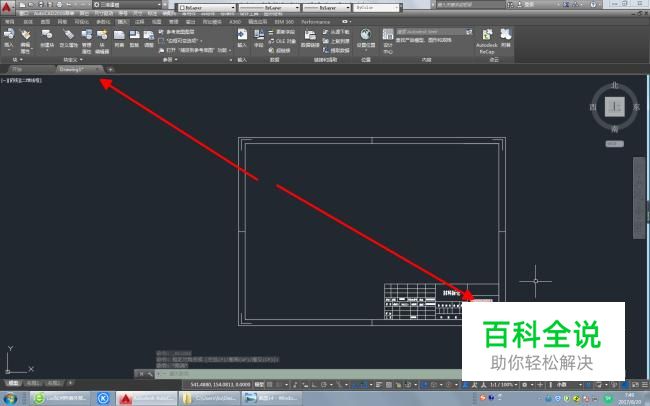

完成！现在你可以把图框复制到任意零件图中，图框里的名称就会自动连接到你零件名称上。不需要我们在手动修改!我套在一个链轮零件上图框名称就自动连接到链轮。我们还可以和日期，材料，这些连接。
