怎样从Visio导出eps图片，并去掉多余的边框

2024-04-08 19:35:14

在画一些简单的框图、流程图时，visio是一款很好用的作图软件。在使用latex进行排版的时候，多使用eps格式的图形，因为它是矢量图，可以无限放大而不影响清晰度。本文介绍怎样从visio中导出eps图形，并去掉多余的边框。

操作方法

01

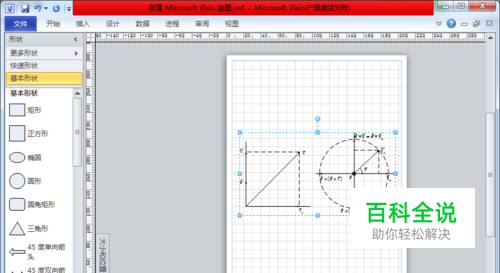

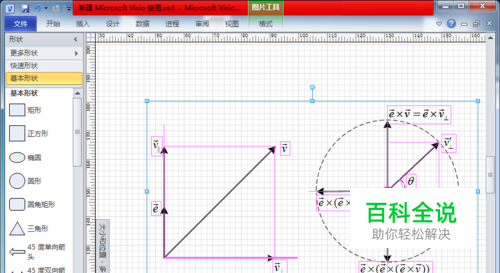

首先，打开要转换的visio文件。这里我们以图中的visio图形为例，整个图形只占页面的中间部分。在输出eps图形之前，我们需要安转Adobe Acrobat 9 Pro，在安装是选择典型安装就可以。我们主要用它的虚拟打印机和后续的编辑功能。下面开始转换。
02

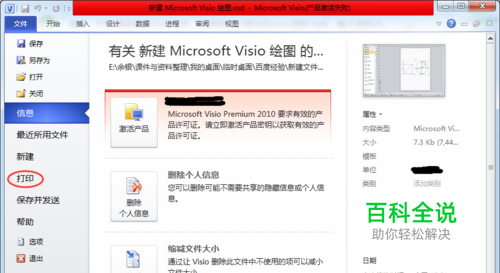

首先选中要导出的图像区域，这里以上一步蓝色虚线框中的区域为例。然后单击Visio的“文件”菜单，选择打印。
03

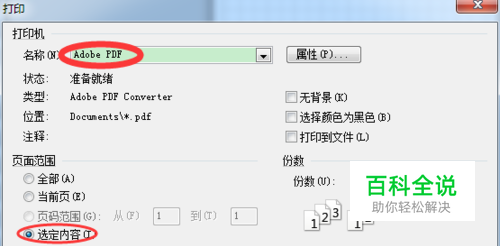

在弹出的打印对话框中，打印子选择“Adobe PDF”，勾选“选定内容”前面的复选框。
04

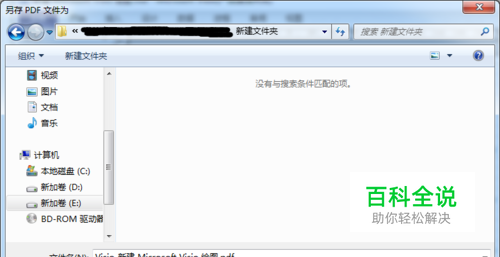

点击确定，弹出对话框选择打印生成的pdf的文件位置，然后点击保存即开始打印。
05

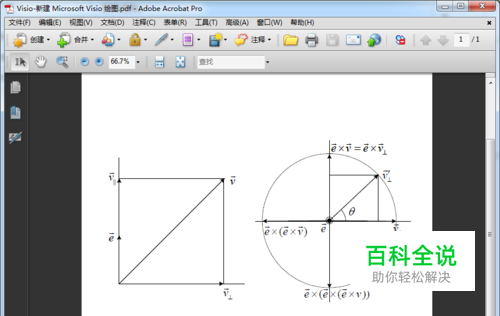

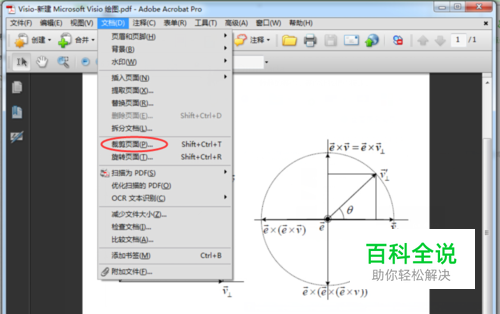

打印完成后，用Adobe Acrobat 9 Pro打开文件。由于打印时默认采用的A4纸张，因此图形周围有很多空白边框。点击“文档”菜单，选择“裁剪页面”。
06

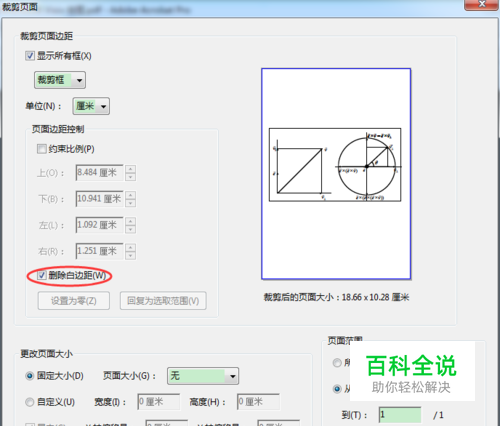

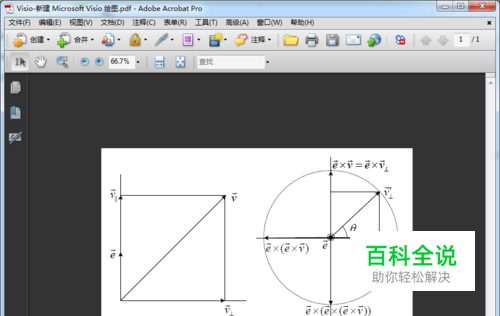

在弹出来裁剪对话框中，勾选“删除白边距”前面的复选框，点击确定，可以看到白边框没了。
07

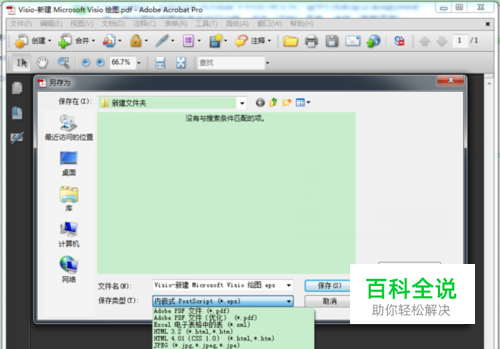

然后点击“文件”菜单下的“另存为”选项。在弹出来的保存对话框中，选择保存的文件格式为“eps”，重命名保存的文件名，点击保存，就成功得到了eps文件。
