CAD导入AI不出现断线
好多朋友用AI画分析图需要间距相等时，采用CAD导图，但是CAD导图常常出现断线，令人各种不爽，本文为你提供方法，亲测有效哦！
方法一：pline线法
- 01

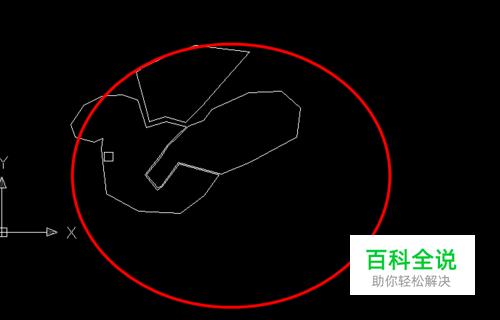

用CAD画线，使用pline线，且不能使用圆弧，注意最后不用闭合命令；
- 02

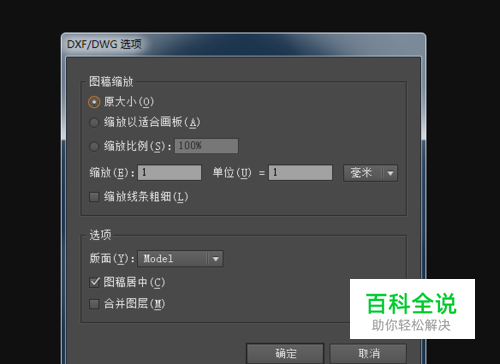

将CAD拖入AI，查看后没有问题；
- 03

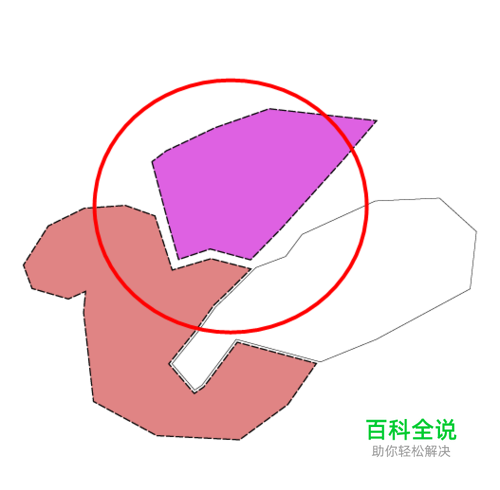

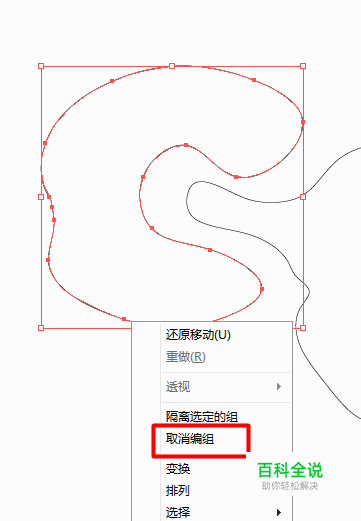

发现线条都被编组了，全选，然后取消编组，线条完全闭合。
方法二：样条曲线法
- 01

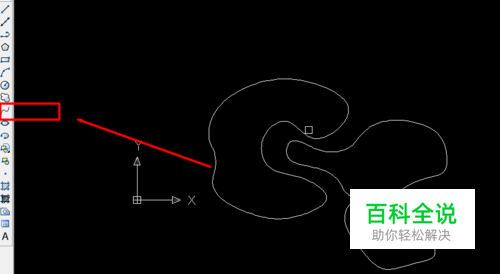

CAD选取样条曲线，然后划线
- 02
将CAD拖入AI里，然后取消编组
- 03
然后用AI处理，发现完全没断线
方法三：填充法
- 01
CAD里对线段围合区域填充---【H】，然后删除线条；
- 02
将CAD导入AI中，然后取消编组；
- 03

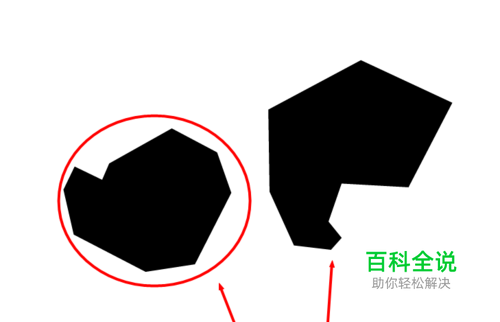

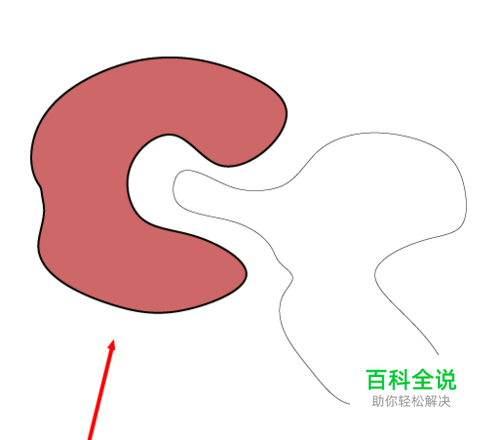

发现已经成面，也就是说明没断线。
方法四：CAD--PS--AI法
- 01

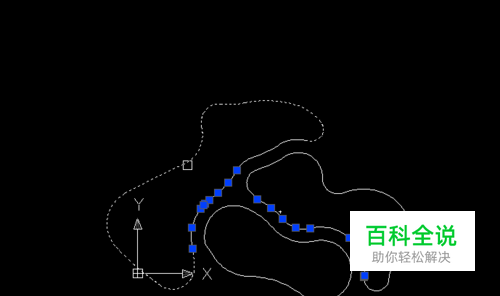

此方法需要借助ps，首先CAD画图，发现很多断线，不想处理，其实处理后导入AI仍是断线，所以导入PS中；
- 02

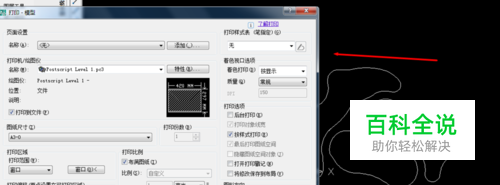

使用虚拟打印机导入ps
- 03

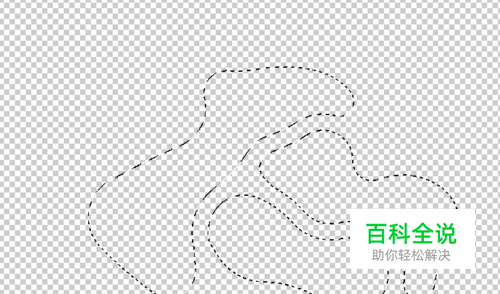

打开ps，选取图像的线条。做法如下：摁住【Ctrl】键，然后左击图层即可；
- 04

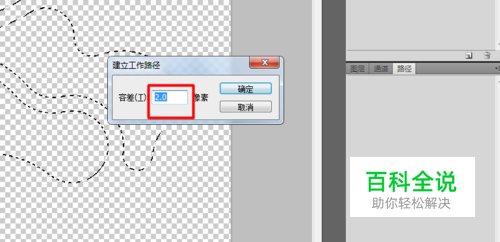

然后点击路径，并建立路径，像素选择随意，1、2即可；
- 05

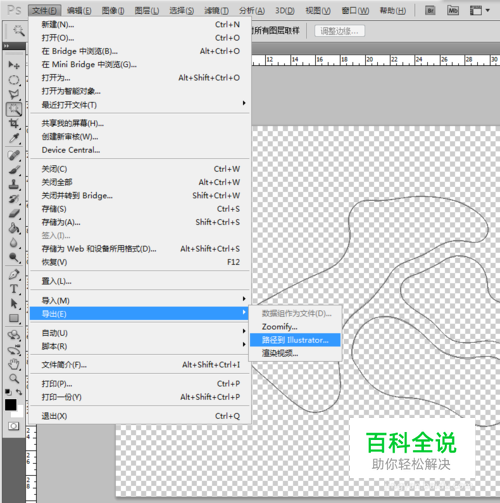

然后导入AI中，选择文件--导出；
- 06

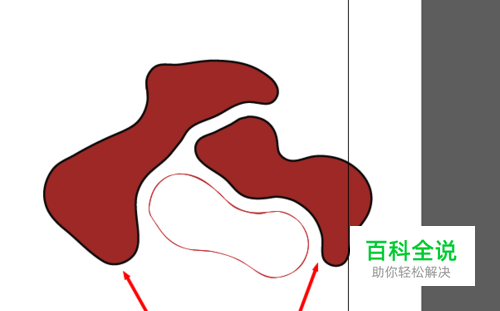

然后打开AI，处理下，发现没有断线；此种方法可以结合“将图片转换成CAD”软件使用，效果不错喔
