如何用CAM350测量pcb板

CAM350软件就是将设计工程师设计出的电路板根据生产能力的情况，将电路板的图转化为方便生产并满足需要的图。起到辅助制造的作用。

操作方法

  • 01

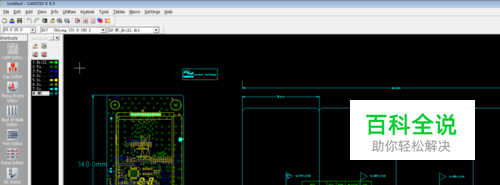

    打开要处理的PCB板文件后，点击Settings—Unit,点击确定

  • 02

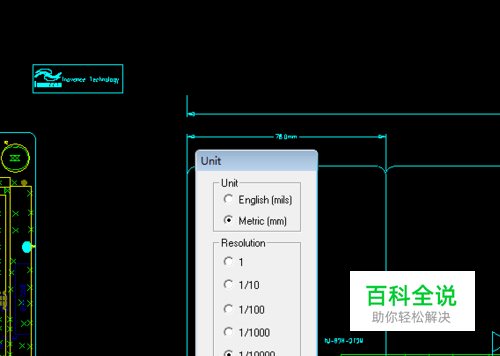

    在弹出的窗口中选择公制，操作的最小单位选择最小单位这里是1/10000，点击确定。如图所示

  • 03

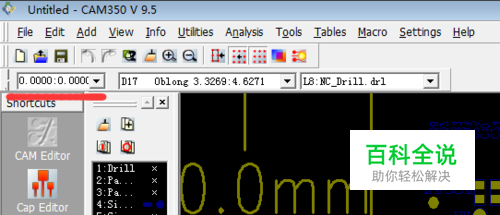

    点击左上角的操作最小距离，改为最小，至少为0.001：0.001；如图

  • 04

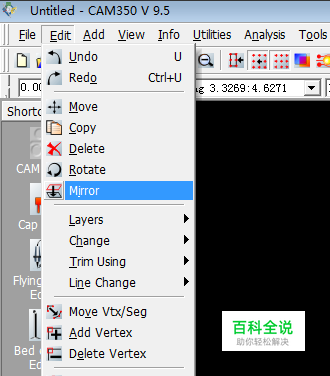

    如果此时pcb图为倒影，则依次点击Edit—Mirror，

  • 05

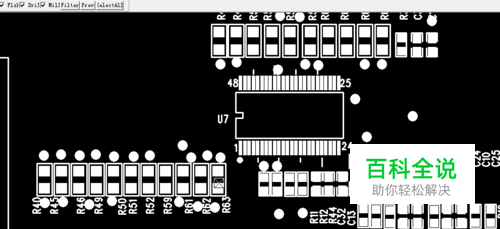

    此时按住键盘A，鼠标左击pcb图完成矫正。

  • 06

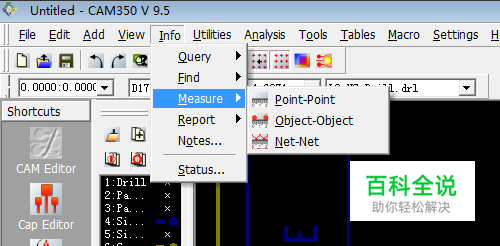

    一次点击Info—Measure，右侧弹出的窗口一次为为点到点测量；线类测量； 网络类测量，如图

  • 07

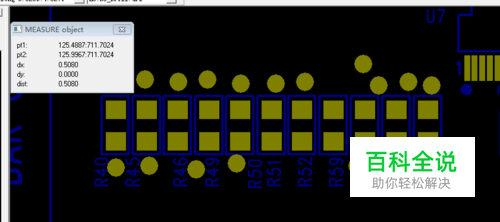

    根据需要测量的种类点击测量方式。如图选择为线嘞测量，点击需要测量的两个焊盘，左上角就会显示两个焊盘距离的信息，如图
