solidworks 如何添加自定义标准件库

相对于solidworks软件自带的标准件库,我们也可以自己进行创建和添加,如果有的电脑solidworks软件安装的时候没有标准件库,也可以使用这个方法进行添加。

操作方法

  • 01

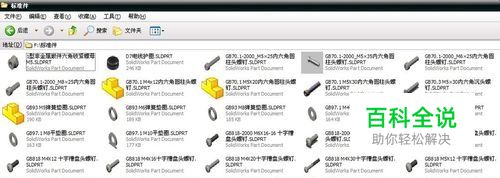

    将“标准件”文件夹放置在某个盘里,例如我的放置在    F:\标准件

  • 02

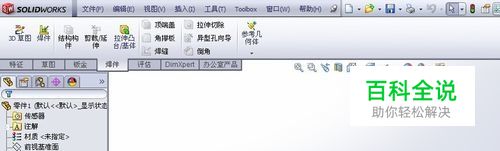

    打开solidworks2012软件

  • 03

    我们先来看一下软件默认的设计库位置的内容,里面有 toolbox。下面教大家如何添加自己设置的标准件库

  • 04

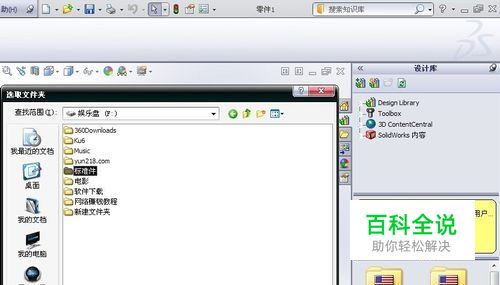

    点击第二个“添加文件位置”按钮,找到标准件放置的位置的那个文件夹,然后确认即可。

  • 05

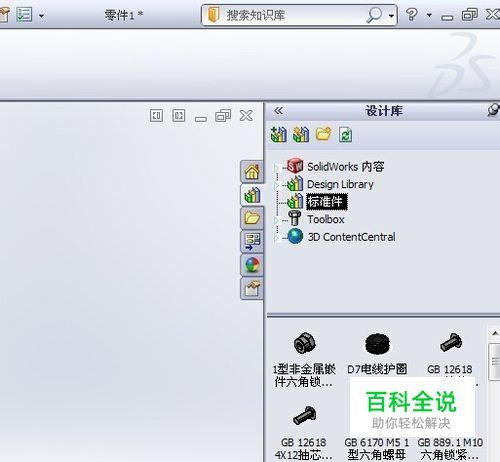

    “标准件”库就会在设计库里自动添加,双击标准件,就可以看到里面的标准件内容了

  • 06

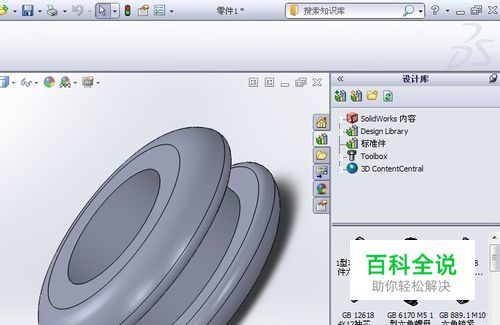

    鼠标在其想要使用的零件上直接托到屏幕中间就可以使用了。
