LED显示屏配置

LED屏的应用可以理解成是采用C/S模式（Client/Server，客户机/服务器）的设备，由服务
器控制并设计相应LED屏要显示的内容。一般，终端机只要安装好，并与服务器连通既可，
其它一切都交由服务器来管控既可。

前期准备

  • 01

    首先，其实根据环境给规划好网络，为服务器和终端机划分IP，如LED终端IP范围为 10.10.59.201~204，服务器IP固定为10.10.59.205；

  • 02

    已确认终端登陆用户名为：admin，密码：123456

  • 03

    终端出厂默认时的IP为的192.168.0.20

配置步骤

  • 01

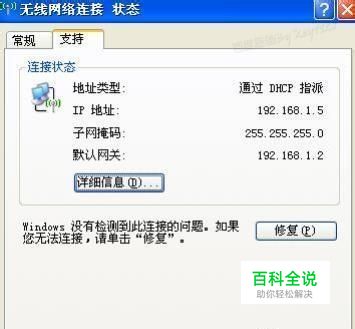

    初次更改终端IP时需要用网络将电脑连接终端所在交换机，或者将LED终端与电脑直接连接也行。并将电脑IP固定为192.168.0.x；

  • 02

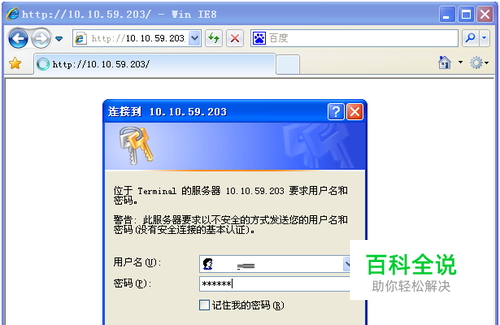

    IE地址栏中输入LED终端IP地址进入用户验证界面（此处以更改过的IP为例），输入正确的用户名和密码登录：

  • 03

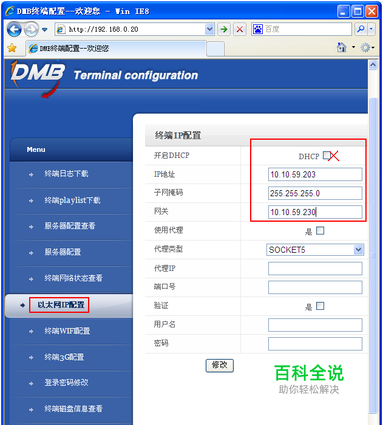

    IP配置——终端只需设置以太网IP即可。登录后在左侧点击“以太网IP配置”链接，在右边界面中取消“DHCP”复选框，设置固定的IP，然后“终端重启”即可：

  • 04

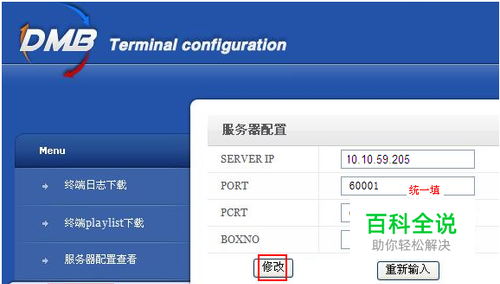

    服务器配置。终端还需要配置服务器IP、端口和终端编号信息。在服务器配置选项里，输入正确的服务器地址10.10.59.205、端口60001和终端编号BOX0000x。终端编号BOX为终端设备名称（ 必须是未被使用的BOX编号，编号由BOX和后面5位数字组成），PORT为下载端口必须为60001：

  • 05

    修改完成后需要点击“修改”保存设置，如上图；

  • 06

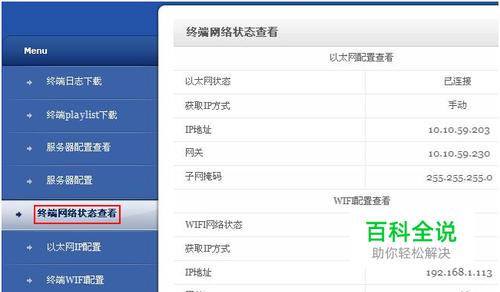

    修改完成后可查看终端和服务器详细配置信息。先“终端网络状态查看”查看终端配置信息：

  • 07

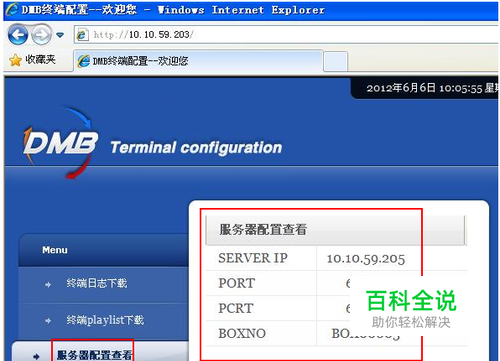

    再通过“服务器配置查看”链接查看服务器的配置信息吧：

  • 08

    配置完成后点击左侧最下方的“终端重启”才能生效：
