solidworks 钣金怎么展开?

solidworks钣金怎么展开呢，笔者来分享一下操作方法

操作方法

  • 01

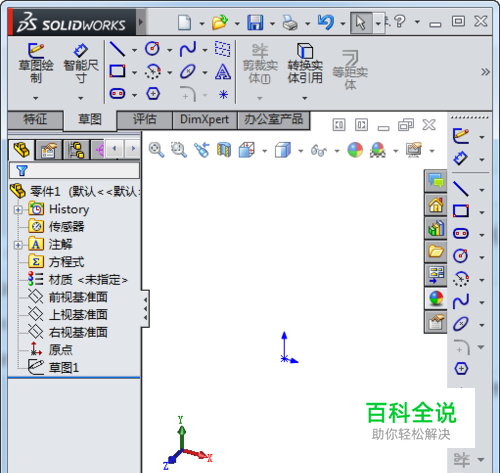

    首先，打开solidworks软件，新建零件模式，如图

  • 02

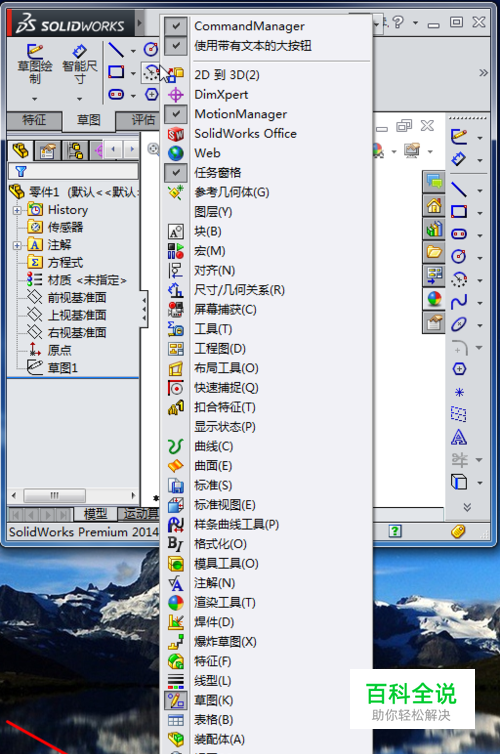

    在如图位置点击右键，选择钣金，打开钣金工具条，

  • 03

    如图，钣金工具条已经打开，

  • 04

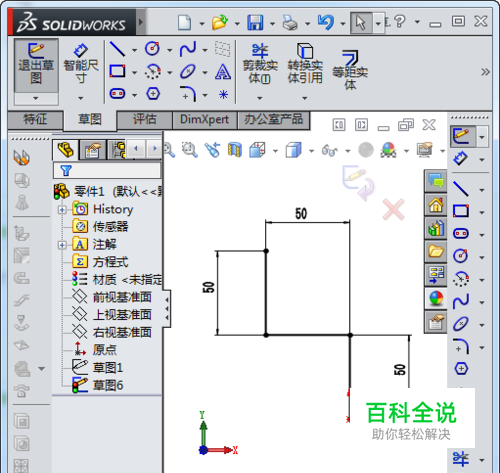

    新建一个钣金草图，如图

  • 05

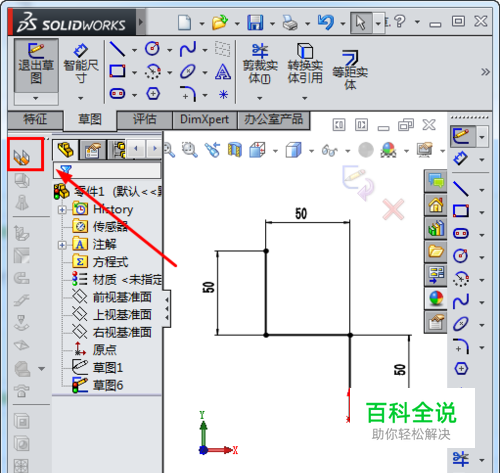

    点击钣金，如图所示

  • 06

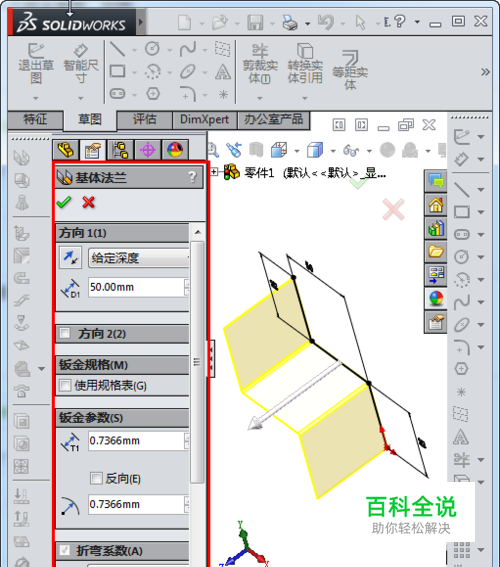

    输入钣金参数，如图

  • 07

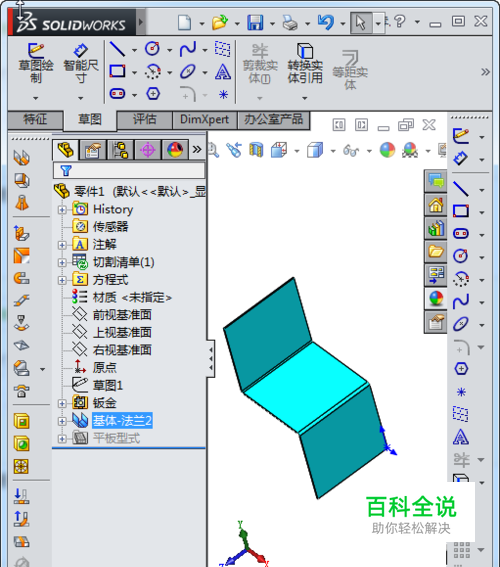

    建成后的钣金模型如图所示

  • 08

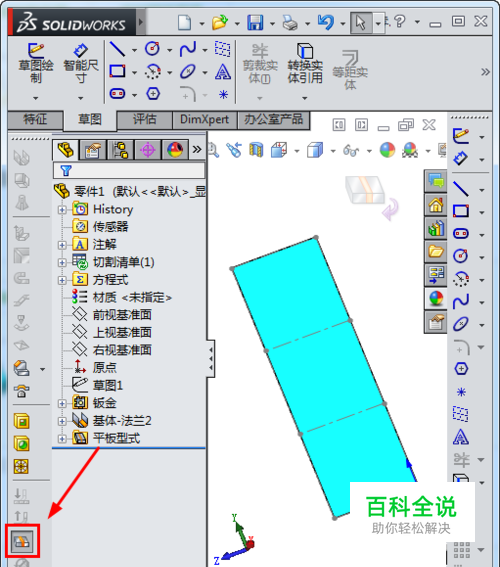

    点击展开按钮，班级就被展开了，
