如何在matlab中绘制多个子图

2024-04-07 13:16:29

有时候需要在同一张图中绘制多个图行进行比较，可又不能让它们重叠在一起。matlab可以轻松实现这一点，直接在一张图中绘制多个子图。

操作方法

01

在matlab中绘制多个子图的命令是subplot，命令简单，用法多样。
02

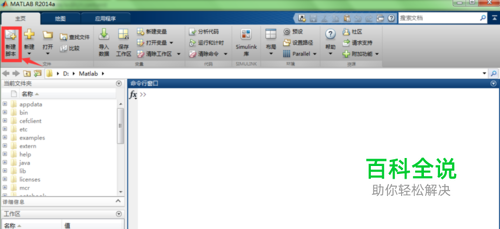

启动matlab，主界面如图所示，点击新建脚本。
03

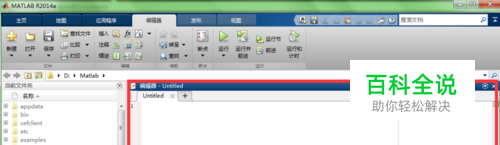

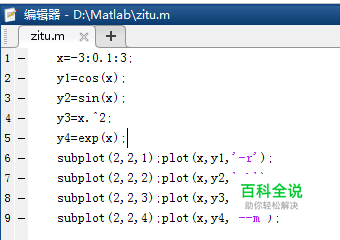

在弹出的编辑器中输入代码，如下图所示。
04

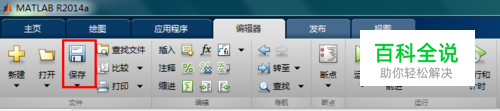

点击保存，命名为zitu。当然也可以命名成你喜欢的名字。
05

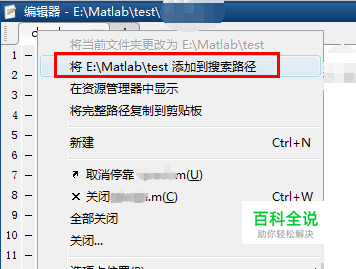

需要注意的是保存文件的位置要和搜索路径一致。这可以通过右键编辑窗口的文件，在弹出的下拉框中轻松完成，见图所示。
06

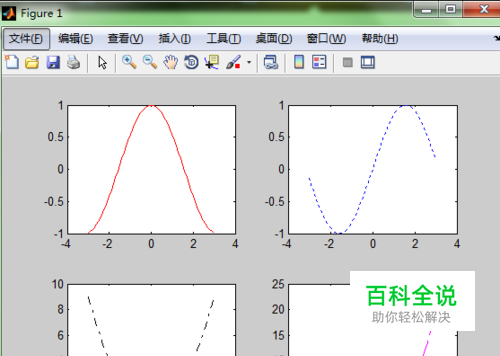

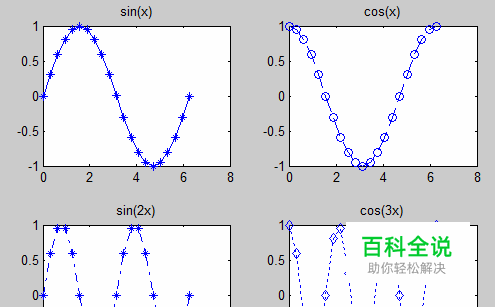

最后再命令行窗口中输入zitu。可以看在同一张图中出现了四张子图，每张图的颜色，线型都不一样，这注意是在plot命令中实现的。
07

从上面的命令可以看出，要实现多个子图，关键命令是subplot（m，n，p）。解释如下，m表示有几行子图，n表示几列，p表示第几个（图的顺序是从上到下，从左到右）。在画子图前，先确定该图的位置，也就是使用subplot。
