如何使用ANSYS Workbench进行静力学仿真分析
科研及工程设计人员应该掌握一门有限元分析软件，而ANSYS推出的Workbench入门非常容易，功能也很强大，非常适合非专业有限元分析人员做为一款辅助性的仿真分析工具，那么如何进行最简单的静力学分析呢？
操作方法
- 01
打开ANSYS软件，作者采用的是17.0，版本不同并不影响。需要提醒的是，本文使用的是Workbench，而ANSYS中还有一个经典界面，需要区别开来。
- 02

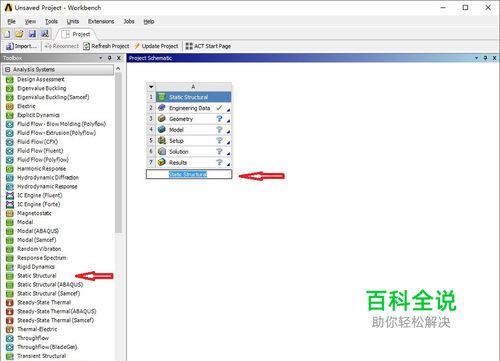

Workbench的工作界面非常友好，在左侧的Toolbox里找到Static Structural，鼠标左键按住并拖动到右侧的Project Schematic中，就完成了一个静力学分析工程的创建。
- 03

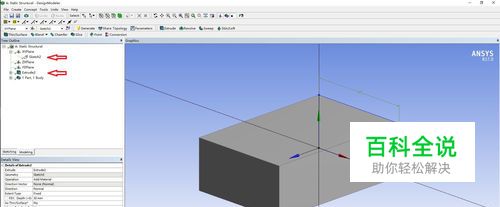

双击Geometry，打开建模界面，如图，可以任意建立模型，这里我在XY平面上新建了一个草图并拉伸出了一个长方体，有限元软件入门第一模型——板砖模型就建立完成了。提醒一下，本软件拉伸按钮点完后不生成实体，需要点击Generate才完成特征的创建。
- 04

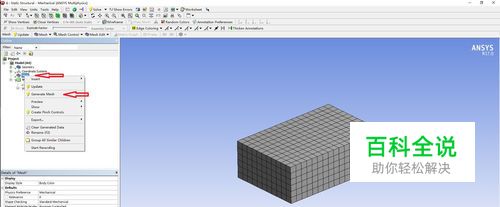

回到主界面，双击Model，进入分析界面。右键点击Mesh，选择Generate Mesh，软件按默认设置自动划分了网格如图所示。网格的划分比较复杂，初学者只需要如上操作即可得到自动划分的网格，非常方便。
- 05

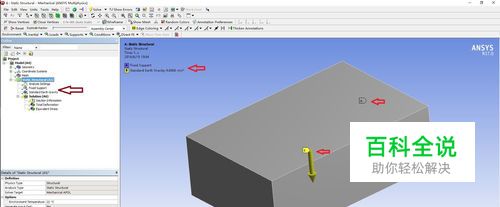

点击左侧Static Structural，在上方Supports中选择Fixed Support，并选中某一面；点击左侧Static Structural，在上方Inertial中选择Standard Earth Gravity，并选择方向，如我选择了-Y方向；这样就完成了边界条件的设置。这样的边界条件的意思是，将长方体某一面固定上，分析其在重力作用下的变形。
- 06

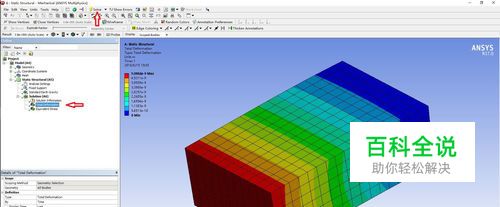

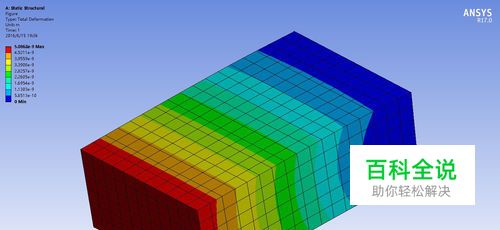

点击左侧的Solution，添加Deformation中的Total Deformation，点击Solve，即可得到计算结果。在结果中还有许多选择，包括应力、应变、沿某一个方向的位移等等，道理相同。
