思科模拟器：[8]PC机是如何访问服务器网站的
思科模拟器是网络工程师经常使用的网络实验模拟软件，它可以很快捷的模拟网络中的各种设备(交换机、路由器、台式电脑、笔记本电脑、服务器、网络云)，搭建各种网络环境，模拟网络拓扑结构等。我们利用思科模拟器可以查看网络数据包如何传递，通过数据包流向，分析网络故障节点。
操作方法
- 01

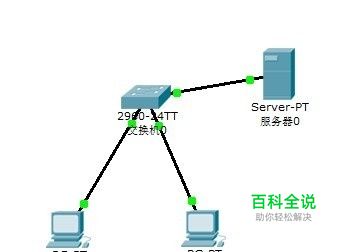

我们打开上一篇经验【思科模拟器：[7]如何搭建web环境】，我们在上一篇经验里面搭建了Web环境，这篇经验我们要观察PC机如何访问服务器网站的
- 02

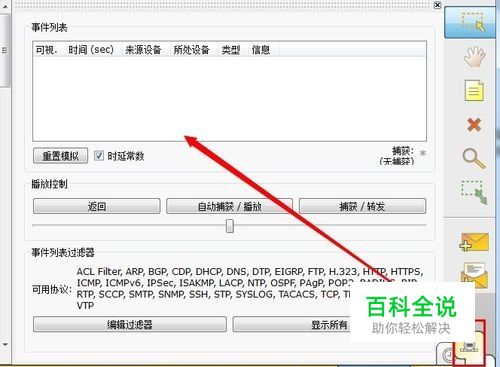

点击思科模拟器右下角的时间模拟，打开如图所示界面
- 03

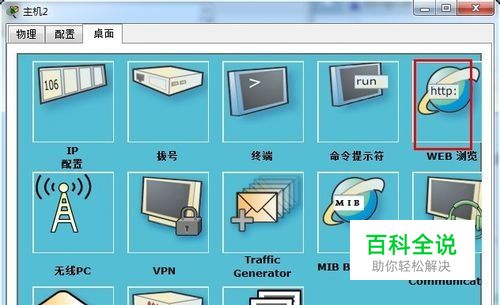

点击主机2，在打开的属性窗口中，点击[Web浏览器]
- 04

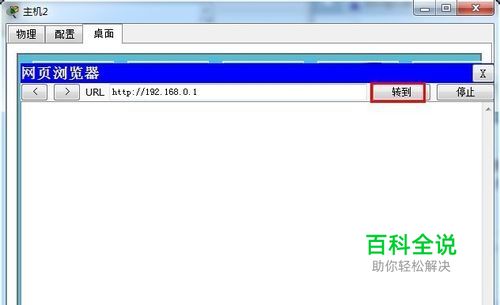

在浏览器地址栏输入：http://192.168.0.1，也就是我们局域网中服务器的IP地址，点击【转到】
- 05

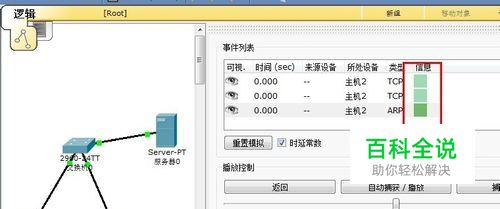

此时，页面不会立即呈现，我们可以看见主机2准备发送数据包，访问服务器的Web页面将发送3个数据包，软件会用不同颜色的信封标识
- 06

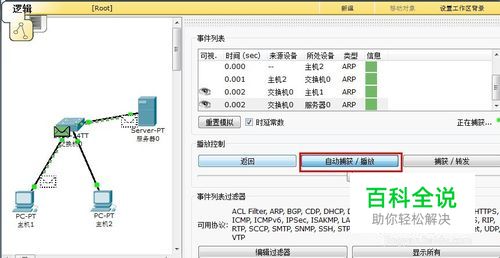

我们点击【自动捕获】可以看见数据包从主机2中如何流向交换机再到服务器的整个动态过程
- 07

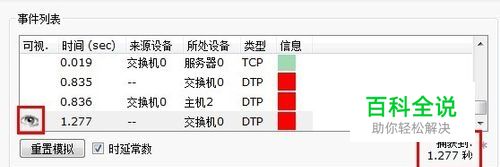

同时，事件列表也会显示当前正在执行的事件，原设备和目标设备是哪个，所消耗的时间是多少等信息
- 08
下图是交换机分发数据包的过程，我们可以看见没有划分Vlan的局域网内，交换机是对所有设备分发数据包的，假如设备过多这样做会导致广播风暴
- 09

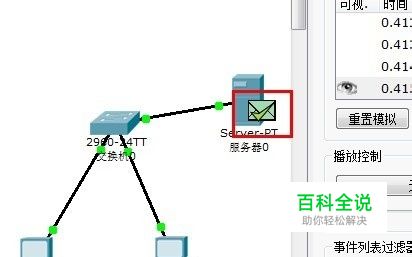

假如数据包找到了服务器，建立了网络通信，小信封上会显示一个绿色小√，假如没有找到服务器Web页面，会显示红色的小×
