如何在cad里批量种植行道树？（利用湘源实现）

2024-03-23 12:59:27

在建筑、规划和景观的总平面图绘制中，总是需要在道路两侧绘制大量的行道树，单纯的依靠cad一个个绘，不仅繁琐而且效率低。通过结合湘源的插件功能，可实现行道树的快速批量种植。

操作方法

01

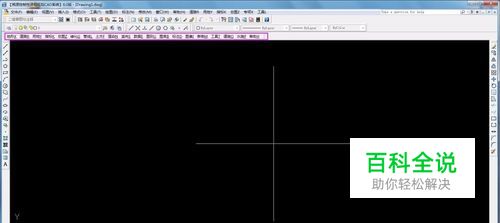

在cad2008上安装湘源6.0，并确保插件可用，安装完成后会显示如下工具条。
02

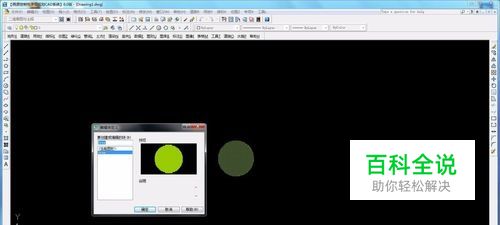

利用定义块功能，建立一个直径为7m左右的圆形行道树图块，或者从其他图纸中拷贝现有的行道树图块，亦可。
03

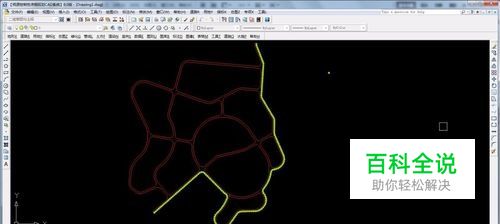

在cad中绘制行道树的种植轨迹，也可以用道路红线或是路缘石线作为种植轨迹，最好合并成连续的多段线，避免过多碎线。将之前的行道树图块粘贴过来。
04

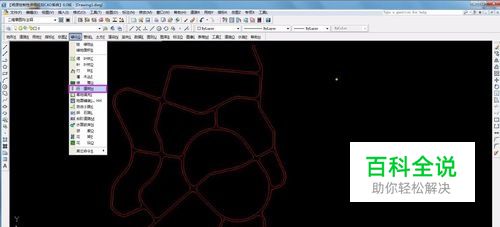

选择湘源工具条上——绿化——行道树功能
05

按照命令提示，输入B，选择行道树图块，默认树中心至边界线距离为0，设置相邻两颗行道树间距为8m。然后选择其中一条多段线，作为种植轨迹，效果如下。
06

不必退出，继续选择其他多段线，直至全部完成。
07

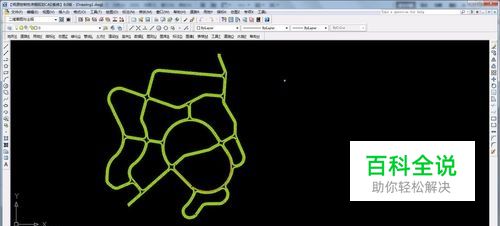

行道树种植局部效果如下，用此方法可以实现行道树快速批量种植。
