SolidWorks中的圆顶命令怎么操作

SolidWorks中隐藏的命令还真不少，今天笔者又发现一个隐藏的命令，而且在别三维软件中没发现的命令，那就是“圆顶”。

操作方法

  • 01

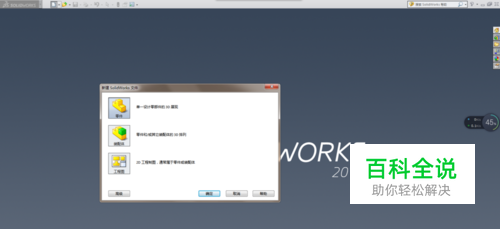

    打开SolidWorks软件，新建一个零件文件

  • 02

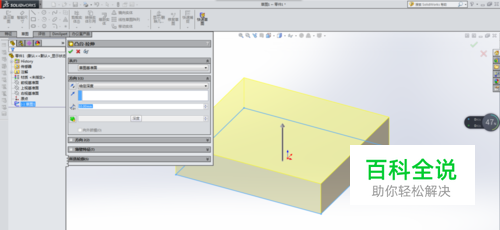

    用“拉伸凸台/基体”命令拉伸一个长方体作为演示所用。

  • 03

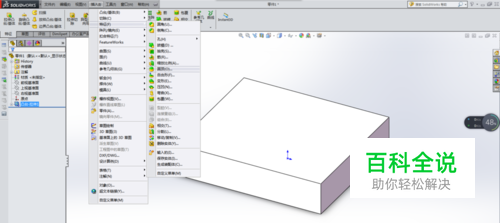

    找到圆顶命令，方法：执行【插入】【特征】【圆顶】

  • 04

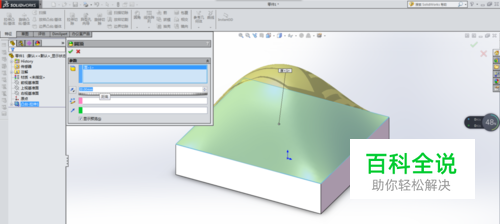

    “圆顶”对话框出现了，根据对话框的操作提示进行操作。 首先，选择面1，如下图所示。

  • 05

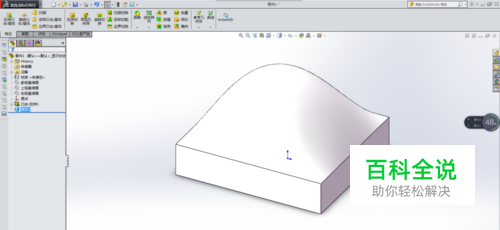

    输入距离：20。 它默认的是10，为了演示操作，改成了20。 对比上一步骤的配图，圆顶高度是不是变了？？？

  • 06

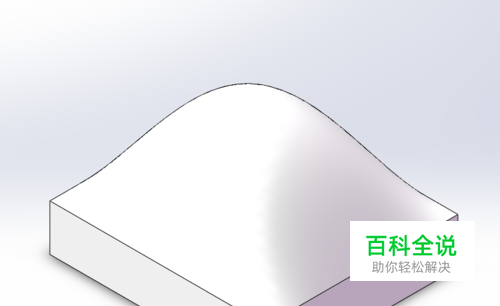

    其他两项可设可不设置，这里笔者就省了，直接完成。如下图所示
