UGNX11.0_drill系统模板设置教程_就上UG
drill（钻孔）加工，是模具设计中不可缺少的功能，UG11.0安装完成后，在加工工序中则找不到drill功能了，这可怎么办呢？下面就跟9sug学习下如何设置UG11.0 drill加工模板吧！
UG11.0教程
- 01

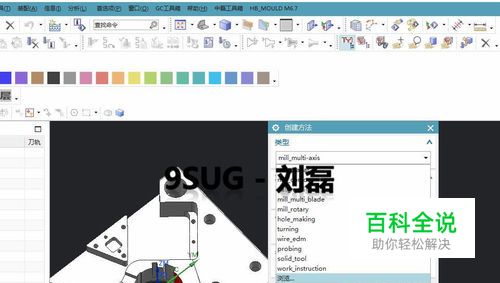

UG11.0编程模板下，在创建工序时，却找不到了以往常用的钻孔功能了，这咋办呢？难道NX11.0升级后去除了这个功能？
- 02

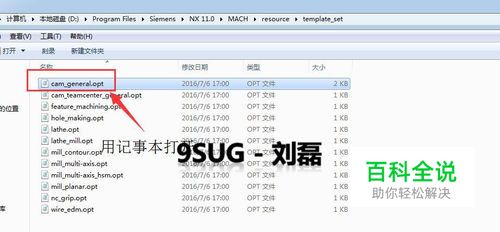

打开UG11.0 CAM模板文件，其路径为D:\Program Files\Siemens\NX 11.0\MACH\resource\template_set\cam_general.opt
- 03

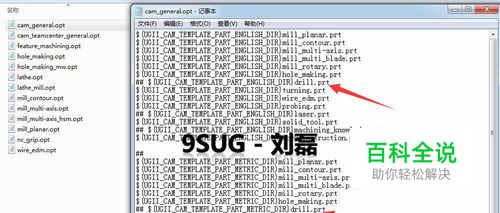

细心的小伙伴会发现，在钻孔模板的变量前，多了两个##；
- 04

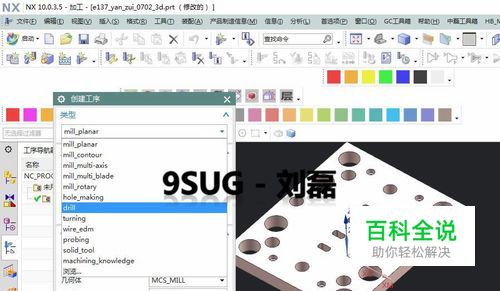

启动带有钻孔的UG10.0软件，然后进入到加工中，其是有钻孔加工功能的；
- 05

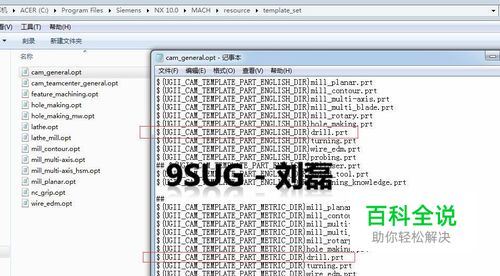

重复步骤2，打开UG10.0的加工模板，发现10.0的钻孔模板变量前是没有#号的；
- 06

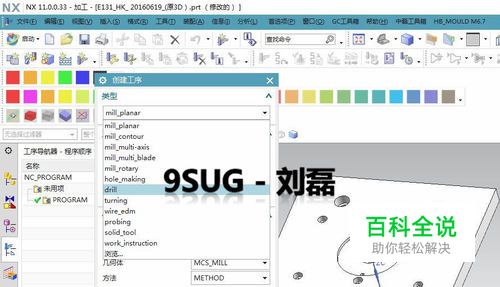

通过对比，就找到原因啦！去掉UG11.0加工模板钻孔功能的前两个#号，保存后重起UG11.0加工中，在新建的工序中，就出现了钻孔模板。
