华为设备单臂路由配置

部署了VLAN的交换机可以实现在同一广播域内不同主机之间的通信,但是要想实现不同VLAN间主机通信,就要引入路由技术,可以通过二层交换机配合路由器来实现路由转发。

操作方法

  • 01

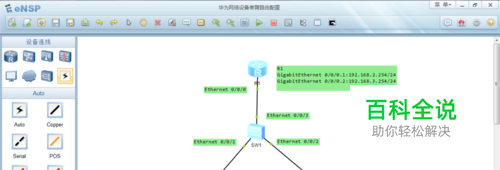

    首先利用华为模拟器eNSP来设计逻辑网络拓朴图,有一台路由器AR1220,一台二层交换机S3700,二台PC主机。其之间用线缆连接并作好标注。

  • 02

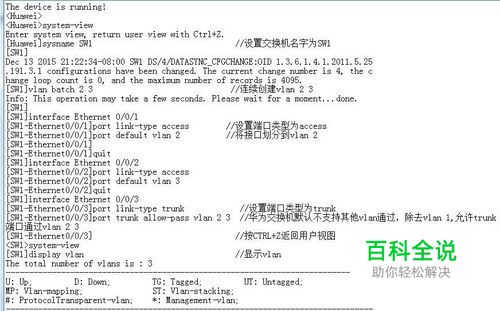

    在华为模拟器eNSP中打开终端配置交换机S3700,配置内容截图如下 system-view sysname SW1          //设置交换机名字为SW1 vlan batch 2 3              //连续创建vlan 2  3 interface Ethernet 0/0/1 port link-type access          //设置端口类型为access port default vlan 2          //将接口划分到vlan 2 quit interface Ethernet 0/0/2 port link-type access port default vlan 3 quit interface Ethernet 0/0/3 port link-type trunk            //设置端口类型为trunk port trunk allow-pass vlan 2 3  //华为交换机默认不支持其他vlan通过,除去vlan 1,允许trunk端口通过vlan 2 3 [SW1-Ethernet0/0/3]         //按CTRL+Z返回用户视图 system-view display vlan       //显示vlan display interface brief      //显示接口概 save

  • 03

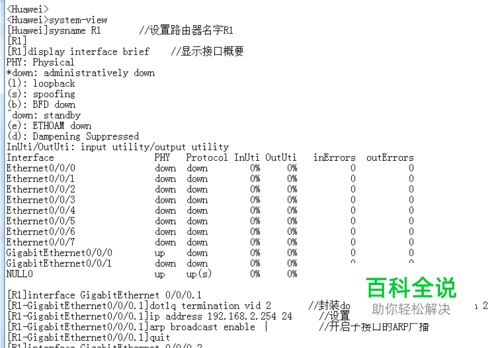

    在打开终端配置路由器AR1220,配置内容截图如下 system-view sysname R1       //设置路由器名字R1 display interface brief    //显示接口概要 interface GigabitEthernet 0/0/0.1 dot1q termination vid 2       //封装dot1q协议,该子接口对应vlan 2 ip address 192.168.2.254 24     //设置子接口IP地址和子网掩码 arp broadcast enable            //开启子接口的ARP广播 quit interface GigabitEthernet 0/0/0.2 dot1q termination vid 3 ip address 192.168.3.254 24 arp broadcast enable quit display ip interface brief          //显示接口IP的简要状态信息 ping 192.168.2.2 ping 192.168.3.3 quit save

  • 04

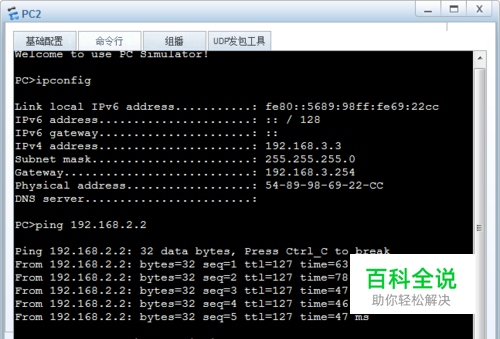

    分别在PC1和PC2用ping命令测试连通性,对方收到报文后会反馈时间等信息,如图

  • 05

    本实验通过结合AR1220路由器和S3700交换机完成了单臂路由配置,实现局域网内不同vlan主机之间通信。
