光猫指示灯含义,定位网络故障
为了便于定位问题,光猫的固件会定义一些指示灯,当特定的指示灯变化的时候,可以通过指示灯来判断设备和网络是否故障。鉴于此,懒蛇将一些常见的光猫的指示灯及其含义,大家做个参考。
光猫常见指示灯
- 01

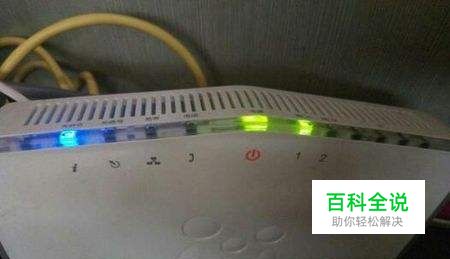

以懒蛇接触到的华为的一款光猫来举例说明,先看一下光猫的正面照片。
- 02
从左至右指示灯依次是: TEl指示灯: TEL2、TEL1 LAN指示灯:LAN4、LAN3、LAN2、LAN1 LOS指示灯 PON指示灯 Power指示灯
TEL指示灯
- 01

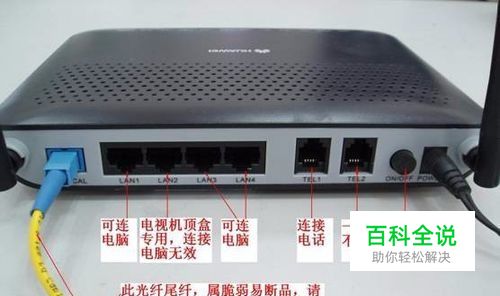

TEL指示灯又叫做 语音电话指示灯,表示光猫和局端的连接状态。 说明:只有光猫背部有电话接口,正面才会有此指示灯。
- 02
颜色变化: 常亮:电话在网络注册成功 快闪:有语音数据交换 熄灭:注册失败,或者没有电话连接
LAN指示灯
- 01
这种指示灯比较常见,一般家用路由器都会有这个指示灯,一般叫做 以太网指示灯。一般通过此灯来表示光猫与电脑的连接情况。 说明:LAN口指示灯说明背部有LAN口。
- 02
颜色变化: 绿色常亮:端口已经与PC正常连接 绿色闪烁:端口正在与PC交换数据 熄灭:端口空闲,或者与PC连接异常。
LOS指示灯
- 01
和ADSL猫上link指示灯功能类似,用来表示光链路的链接状态。
- 02
颜色变化: 红色闪烁:设备未收到光信号 熄灭:设备已收到光信号
PON指示灯
- 01
用来表示PON链路状态以及OLT注册状态。
- 02
颜色变化: 绿色常亮:设备已经注册到OLT 绿色闪烁:设备注册有误 熄灭:设备未注册到OLT
Power指示灯
- 01
顾名思义,显示光猫是否上电,没有上电的光猫是没有任何作用的。
- 02
颜色变化: 绿色常亮:设备已上电 熄灭:设备未上电
