硬盘主分区、逻辑分区、扩展分区、活动分区

硬盘是电脑主要的存储媒介之一,由一个或者多个铝制或者玻璃制的碟片组成。碟片外覆盖有铁磁性材料。明确一个概念就是:硬盘与操作系统无关,所以,接下来说的,各种分区概念也与系统无关。

操作方法

  • 01

    硬盘分区基本结构图

  • 02

    主引导扇区(MBR) MBR:主引导记录,它无法想操作系统使用磁盘一样使用它,但是它可以通过特定的指令通过操作系统修改它。共512字节。MBR主要有三部分组成,分别是主引导程序站446字节; 分区表(DPT),占64字节,记录硬盘中分区多少,以及分区的大小;幻数,占2个字节,标识硬盘是否被分区。 下图为主引导扇区512字节,常规分配表:

  • 03

    主分区 在硬盘的早期,不区分主分区、扩展分区、逻辑分区的。由于主引导程序中分区表的大小,只能分四个分区。随着技术分不断发展,大家发现四个分区不够用,所以,衍生出了扩展分区(操作系统给一个主分区的命名), 逻辑分区,将以前的分区叫做主分区。主分区,包含操作系统启动所需的必须文件和数据的硬盘分区,要在硬盘上安装系统,硬盘必须有一个主分区。主分区编号从0-4,最少有一个,最多有四个。

  • 04

    扩展分区 扩展分区是操作系统给一个主分区的命名,它是一个指向下一个分区的指针,这种指针结构形成一个单向列表。通过这个分区的指针,可以找到所有的逻辑分区。扩展分区最多有一个,可以没有。

  • 05

    逻辑分区 逻辑分区是硬盘上一块连续的区域,不同之处在于,每个主分区只能分成一个驱动器,每个主分区都有各自独立的引导块,可以用fdisk设定为启动区。一个硬盘上最多可以有4个主分区,而扩展分区上可以划分出多个逻辑驱动器。 这些逻辑驱动器没有独立的引导块,不能用fdisk设定为启动区。

  • 06

    磁盘容量构成 硬盘总容量=主分区容量+扩展分区容量 扩展分区容量=所有逻辑分区容量的和

  • 07

    启动分区 启动分区是存放操作系统文件的分区,比如windows系统system32文件夹、linux的根分区“/”所在的那个区。

  • 08

    系统分区 系统分区是存放windows系统Ntldr程序、linux的Grub程序的分区。windwos系统分区为C盘,linux系统分区,一般挂载在/root分区。

  • 09

    活动分区 活动分区是主分区也是系统分区,每次系统启动会从硬盘的活动分区启动,并在活动分区加载引导程序(Ntldr或Grub)

  • 10

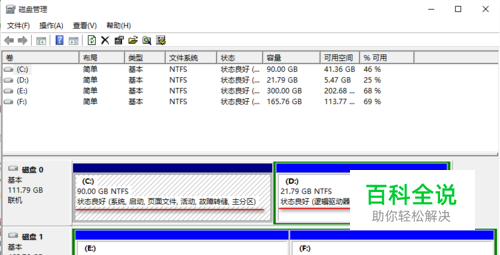

    本人电脑硬盘分区图(2块硬盘)
