Multisim中常用元器件的型号是多少？
Multisim中元器件数量之多，种类之广，使我们在找所需的元器件时，根本无从下手。逐个浏览不仅浪费时间，还浪费精力，最后还可能无功而返，我下面整理了一些常用元器件的型号，供大家参考
操作方法
- 01

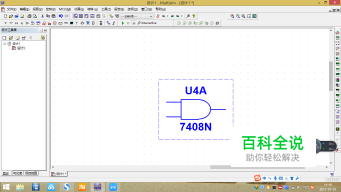

与门 ：二输入：7408N、7408J、7409N； 三输入：74ALS11AM、74ALS11AN； 四输入：74AS21N。
- 02

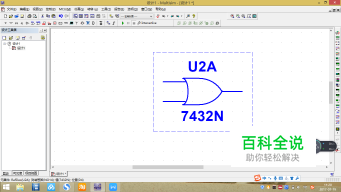

或门： 二输入:7432N，在74AL系列也有或门，但是在Multisim中，或门数量少，可以用与非门代替。
- 03
非门：7404N、7405N、7406N、7416N。
- 04

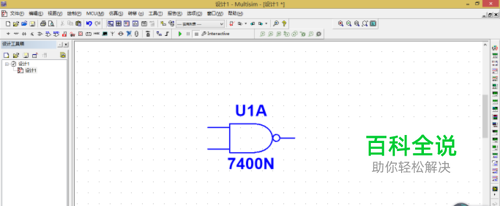

与非门： 二输入：7400N、7401N、7403N、7426N、7437\38N; 三输入：7410N、7412N； 四输入：7420N、7440N。
- 05

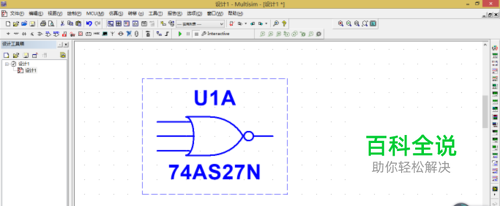

或非门： 二输入：7402N、7428N、7433N； 三输入：7427N 、74ALS27N、74ALS27M、74AS27N。
- 06

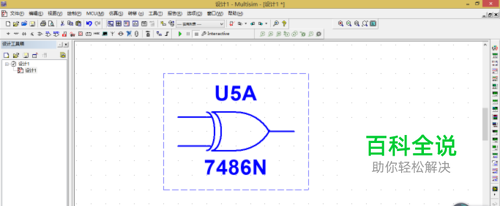

异或门：74136N、7486N，异或门、同或门用到的频率较少，同或门可以由异或门变换而来。
