小米MIX 首发拆机图文教程

小米MIX作为一款全陶瓷的手机,以崭新的面孔出现在了我们的眼前,现在就让我们来看看它内部结构是怎样的吧!

操作方法

  • 01

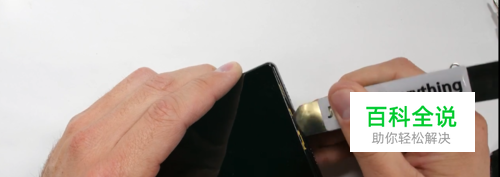

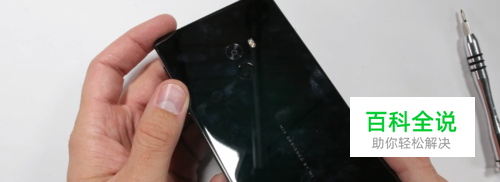

    这个背面是镶嵌在里边的,四周都由卡扣固定,没有什么粘黏性,不需要热风枪

  • 02

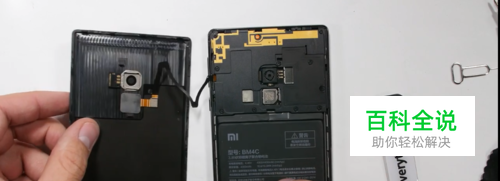

    背面板和主机分离了,一根电缆连接后面的指纹解锁到主机上

  • 03

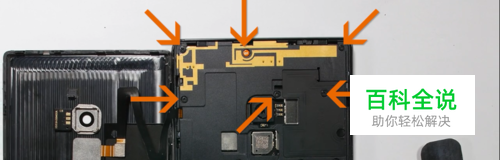

    注意塑料背板上面有10颗螺丝,拆开塑料背板,可以看到整个机身元件的分布

  • 04

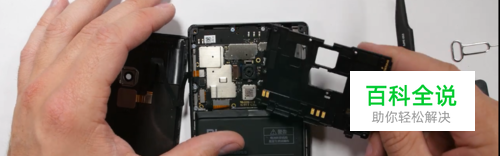

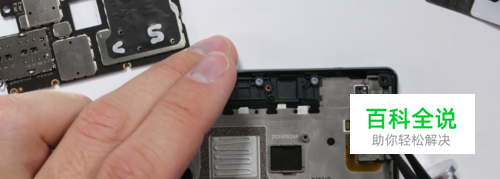

    拆开塑料背板,可以看到整个机身元件的分布

  • 05

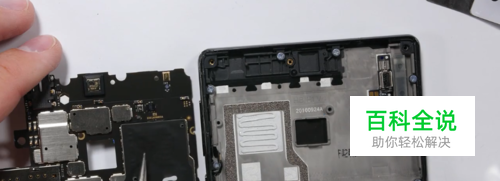

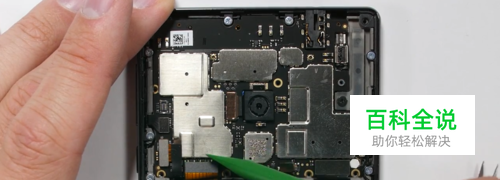

    整机机身最集中的元件分布地方

  • 06

    整机机身最集中的元件分布地方

  • 07

    我们看到主板的CPU下面有一些橡胶的东西帮助散热

  • 08

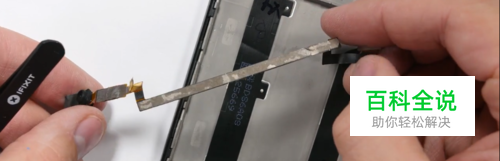

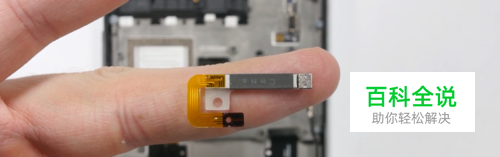

    这个小小的器件就是小米解决正面不开孔的原因,采用了压电陶瓷振动来解决的,这并不新鲜,因为夏普2011年的功能机就采用了这种技术,包括夏普的智能机也部分采用。

  • 09

    这个小小的器件就是小米解决正面不开孔的原因,采用了压电陶瓷振动来解决的,这并不新鲜,因为夏普2011年的功能机就采用了这种技术,包括夏普的智能机也部分采用。

  • 10

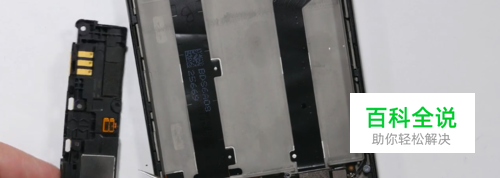

    底部依然使用塑料背板固定的有5个螺丝,拆开可以看到麦克风,充电接口,前置摄像头

  • 11

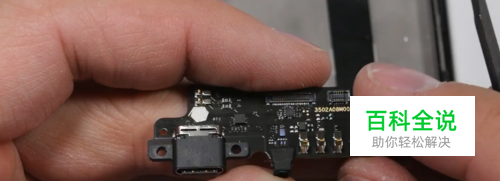

    麦克风,充电接口

  • 12

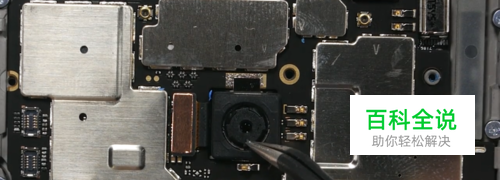

    前置摄像头

  • 13

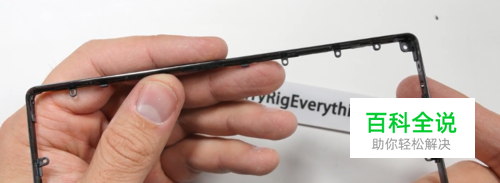

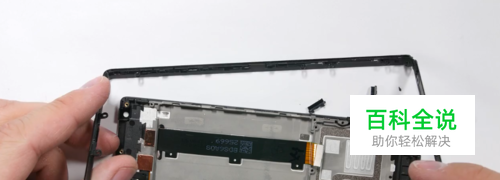

    接下来就是拆开陶瓷的框架,陶瓷框架生产是非常难的,所以这也是小米MIX限量生产的一个原因吧!

  • 14

    陶瓷框架生产是非常难的,所以这也是小米MIX限量生产的一个原因吧!

  • 15

    陶瓷框架生产是非常难的,所以这也是小米MIX限量生产的一个原因吧!

  • 16

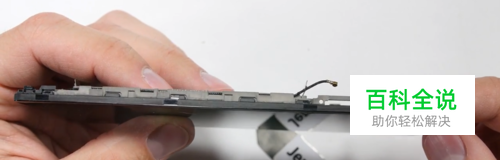

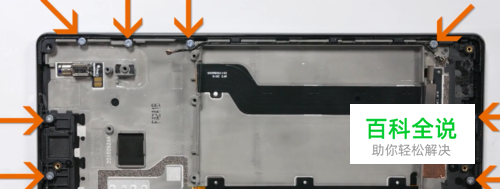

    侧面有很多卡扣
