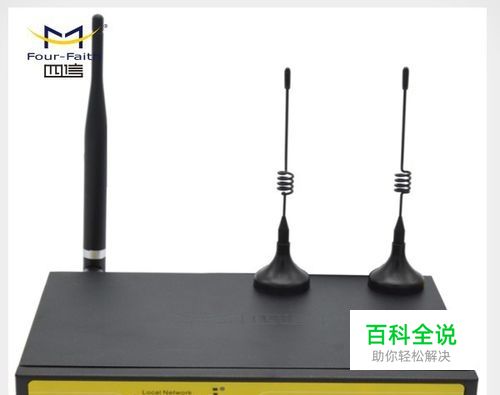

4G工业路由器数据传输试验环境测试
4G工业路由器数据传输对现场测试的环境有一定的要求，这是安装无线传输设备的重要环节，是确保数据传输网络能健康运行的重要环节。
操作方法
- 01

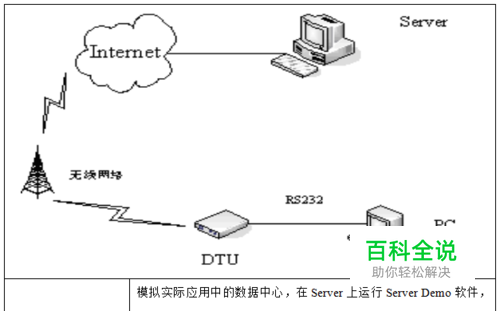

1.试验环境网络结构 由数据采集PC发送数据给Server的数据流程为： PC串口数据 à IP MODEM串口 à IP MODEM TCP/IP协议栈对数据进行TCP/IP封装 à 发送到无线网络 à无线网络转发到INTERNET àINTERNET转发数据到Server 。 Server发送数据到PC的流程是上面过程的逆向传输。
- 02

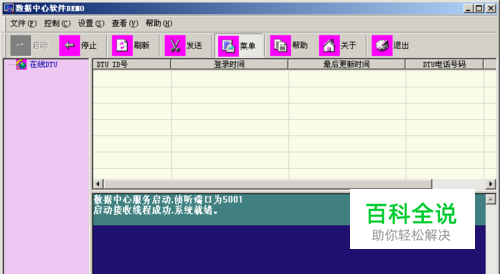

2.在Server上运行DEMO软件，在工具栏选择 “启动” ，此时数据服务中心DEMO 程序监听在5001端口（根据需要可以配置成其他端口）
- 03

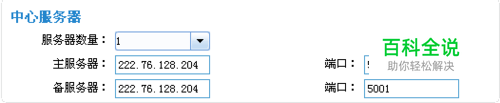

3.配置IP MODEM参数数据服务中心的IP地址为 222.76.128.204，端口为5001，配置
- 04
4.关闭IP MODEM配置工具，运行串口测试程序
- 05
5.确认IP MODEM中已经插入可用于数据通信的SIM卡，并重新上电IP MODEM使其正常工作。
- 06

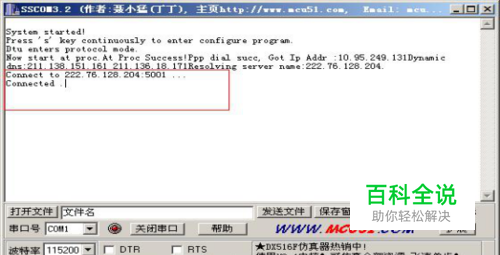

6.串口工具提示的信息表明IP MODEM与数据中心成功建立连接。
- 07

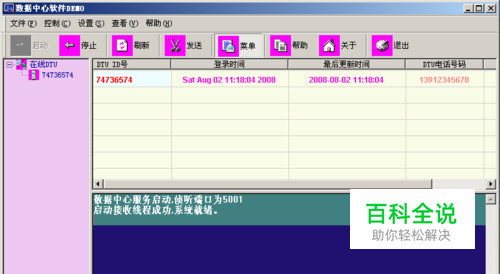

7.通过串口工具给Server发送数据，数据中心DEMO上显示接收到的数据，说明串口工具能够正确发送数据给数据中心。
- 08
8.数据中心发送数据给串口工具。 以上测试表明，数据中心DEMO和串口工具能够双向进行数据通信
