AutoCAD 中修改为倒圆角的使用
倒圆角与倒角命令是一样的，其操作前都是先要进行参数确认，可以按R进行倒圆角半径的设置，在设置完成后，我们才可以通过操作来绘制出精确的图形来。
操作方法
- 01

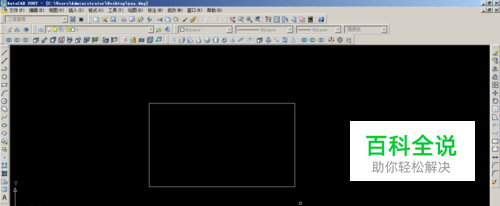

点击倒圆角命令，我们可以看到提示栏中半径设置为0，所以在使用前我们必须进行修改。
- 02

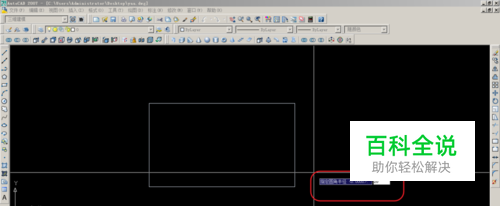

输入R来修改。
- 03
如图中，设置半径为200mm.
- 04

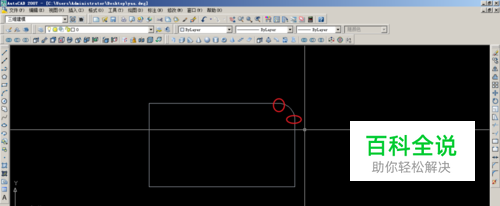

如图在图中选择如图中位置的两点。就立即生成了如图所示的倒圆角。
- 05
如图为四个相同倒圆角半径的圆角。
- 06

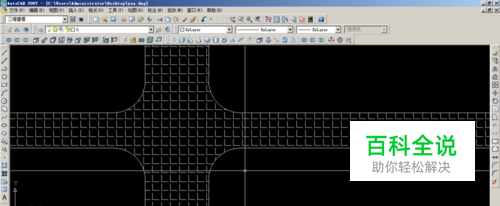

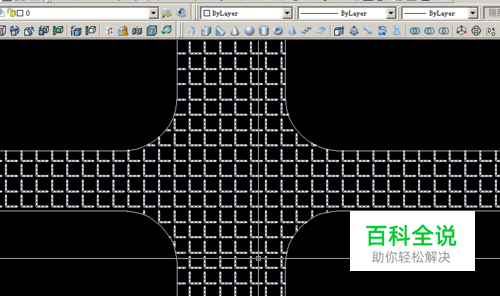

其常用于道路弯曲半径及洞口阳角等位置的绘制，如图为道路路口的设计。
- 07
倒圆角半径设置为0时，依然可以把不相交的两条直线延伸至交点处，从而省去了做辅助线的过程了。
