AutoCAD图纸布局

布局是一种图纸空间环境,它模拟图纸页面,提供直观的打印设置。在布局中可以创建并放置视口对象,还可以添加标题栏或其他几何图形。可以在图形中创建多个布局以显示不同视图,每个布局可以包含不同的打印比例和图纸尺寸。

操作方法

  • 01

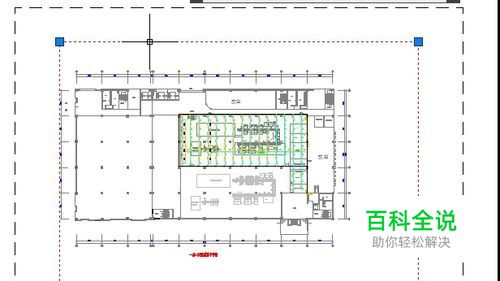

    打开一个文件,点击绘图区左下方的"布局1",弹出如图窗口;

  • 02

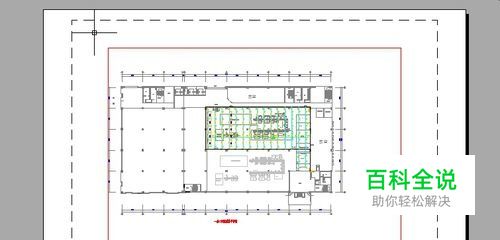

    选择实线框,将其删除;

  • 03

    右键点击"布局1",选择"页面设置管理器"进入如图界面;

  • 04

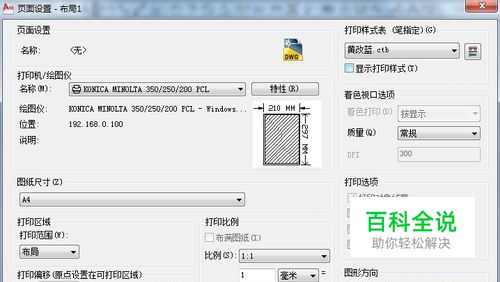

    点击"修改",进入"页面设置"界面,设置打印机/打印图纸尺寸/打印图形方向等打印参数,点击"确定",返回到"页面设置"界面,点击"关闭"按钮。

  • 05

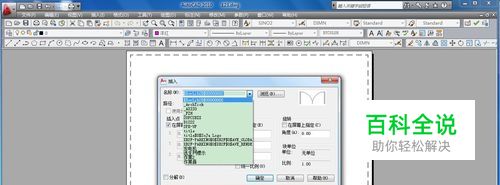

    点击菜单栏中的"插入",在下拉菜单中选择"块";选择绘制好的图框块(图框自己绘制,将图框保存为块即可);

  • 06

    选择绘制好的图框块后,点击"确定",将图框放在虚线框内;

  • 07

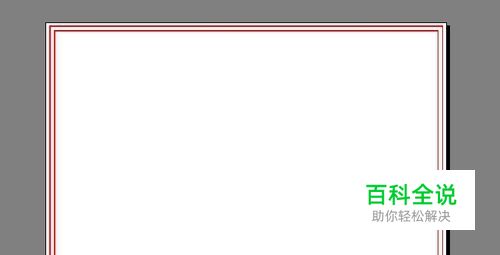

    点击"打印预览",确定能看到图框的四边,如果不能,要重新调整图框的位置;

  • 08

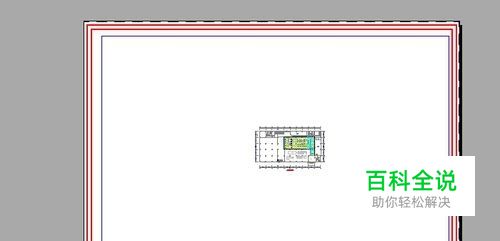

    关闭"打印预览",在菜单栏中点击"视图",在下拉菜单中选择"视口"-"一个视口",创建一个视口;

  • 09

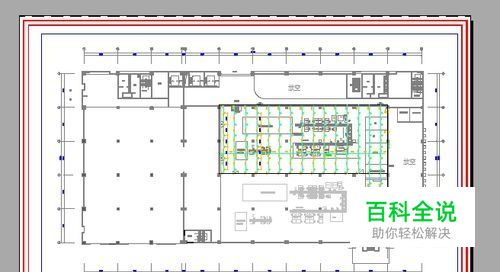

    双击视口内部,显示视口,用滚轮调整大小,放好位置;放好位置后,双击视口外部,完成布局。
