CAD如何一次打印多张图纸（详细介绍）

2024-04-04 10:15:06

很多人认为AutoCAD 一次只能打印一张图纸，其实不是的。它可以一次打印多张图纸。（我不知道低版本能不能，我用的是2016版本是可以一次打印多张图纸的）。下面介绍如何操作，以高版本2016为例。

操作方法

01

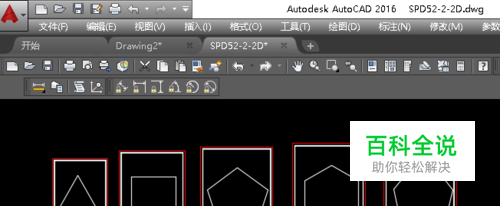

打开一个有多个图形的CAD文件。
02

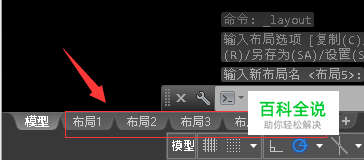

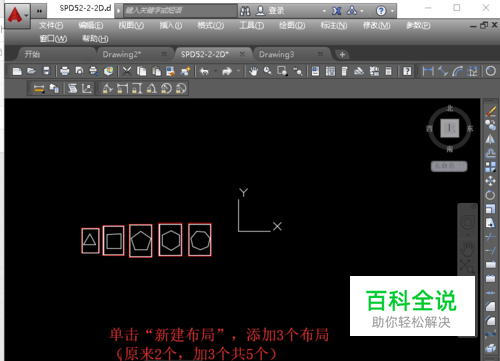

在左下角单击“新建布局",添加3个布局（原来2个，添加3个，共5个）。（因为图形有5张图，所以要5个布局，为后面打印做准备）
03

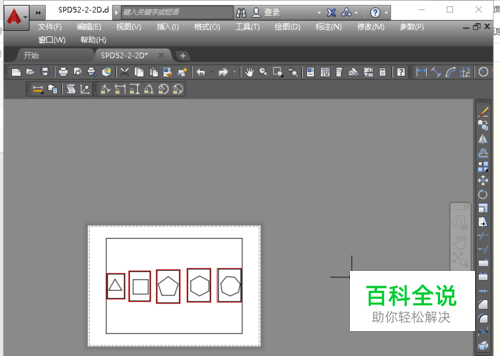

单击左下角”布局1“，使“布局1”激活。
04

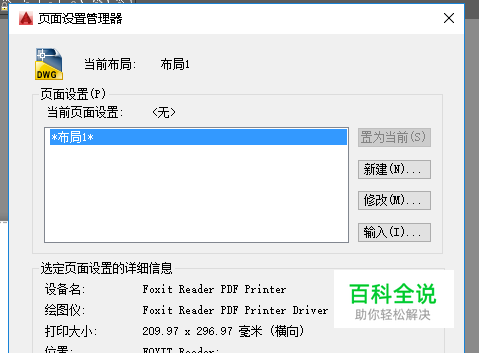

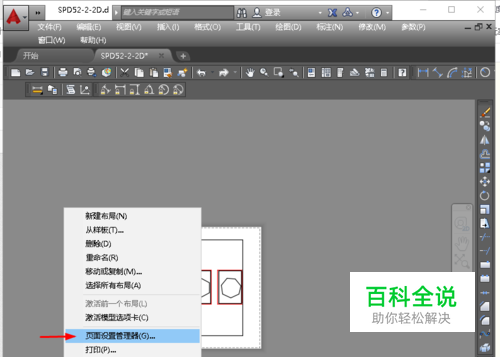

右击左下角”布局1“，选择”页面设置管理器（G）...",弹出”页面设置管理器“对话框。
05

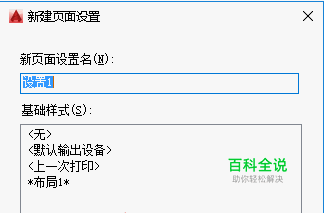

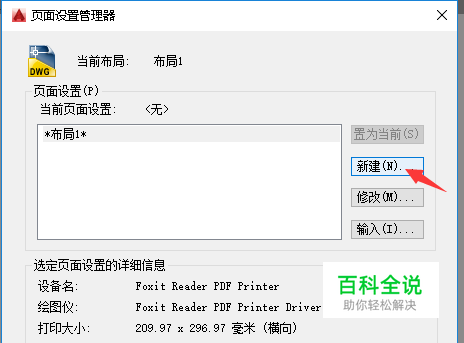

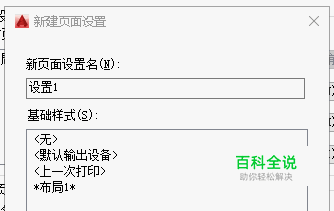

单击“页面设置管理器“对话框中的”新建“。弹出”新建页面对话框“，（新页面设置名（设置1）可以不用改),单击”新建页面对话框“中的”确定“。弹”页面设置-布局1“对话框。
06

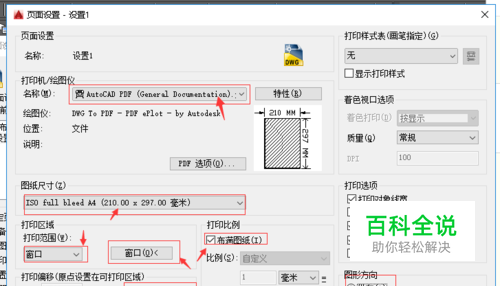

”页面设置-布局1“对话框，参照下图设置，打印窗口选择第1个图形如图
07

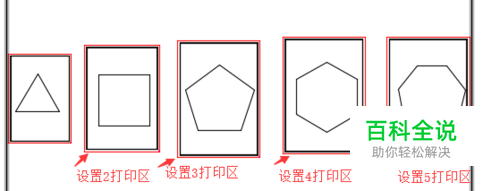

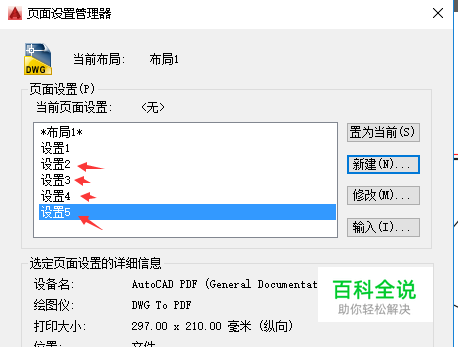

参照第5-6步骤，设置其他打印设置（设置2、设置3、设置4、设置5）。关闭“页面设置管理器“对话框。
08

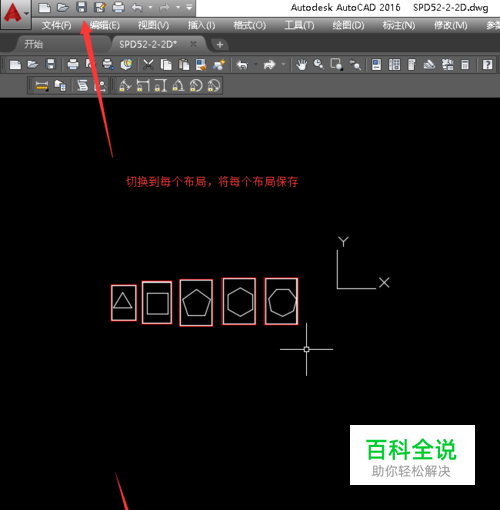

切换到每个布局，然后单击“保存”按钮，将每个布局保存。
09

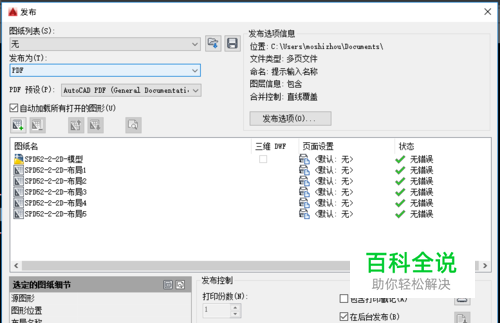

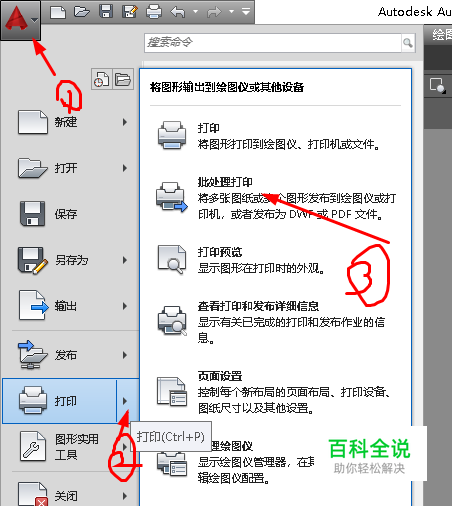

单击左上角ACD软件图标，弹出快捷菜单，选择“打印展开按钮”，选择“批处理打印”。弹出“发布”对话框。
10

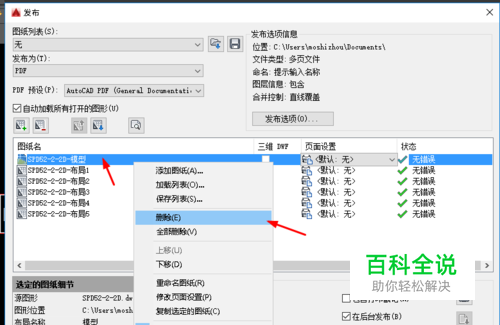

选中“发布”对话框中的图纸名XXX-模型，将其删除。
11

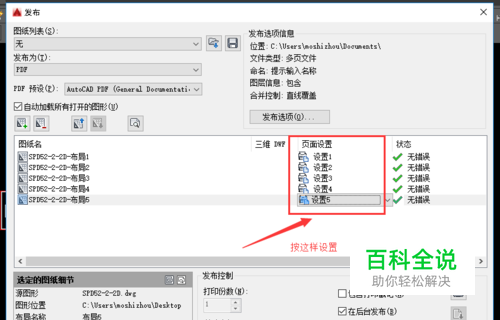

按下图设置打印内容，（布局1选择设置1，布局2选择设置2，布局3选择设置3，布局,4选择设置4，布局5选择设置,5）。然后单击对话框中的'发布"。
12

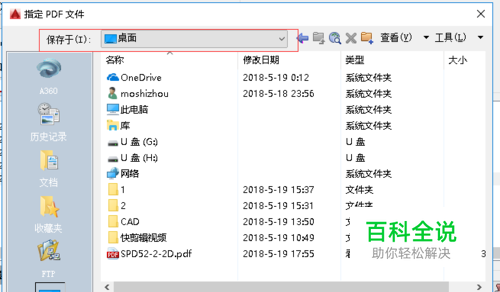

在弹出的“指定PDF文件”对话框，选择要保存的路径，输入文件名，单击“选择”按钮。
13

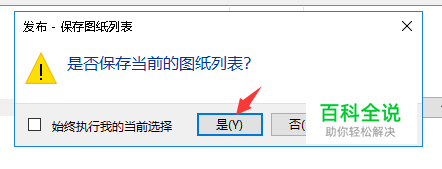

在弹出的“发布-保存图纸列表”对话框中单击“是”。
14

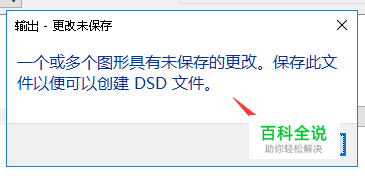

在弹出的“输出-保存图纸列表更改未保存”对话框中单击“关闭”。
15

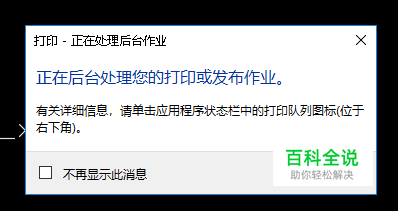

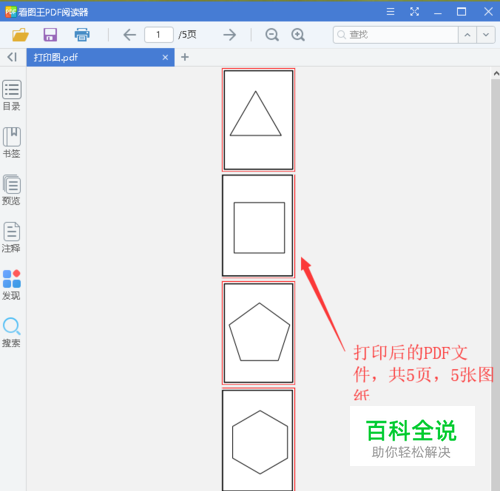

在弹出的“打印-正在处理后台作业”中单击“关闭”。让软件在后台打印。
