CAD如何阵列图形

为提高工作效率经常会用到CAD阵列命令,如何灵巧的使用阵列命令呢?本将介绍如何使用CAD阵列命令。希望能对你有所帮助。

操作方法

  • 01

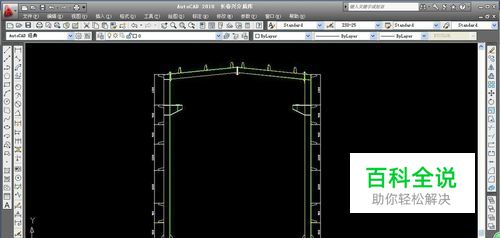

    打开CAD软件,进入操作界面。

  • 02

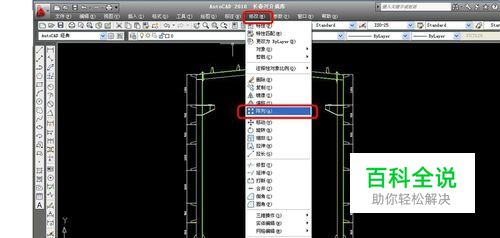

    选中阵列快捷键或从修改工具栏找阵列选项。

  • 03

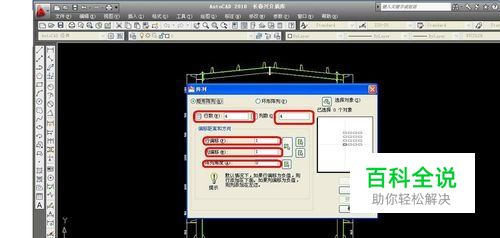

    选择要偏移的行数,列数,偏移距离。

  • 04

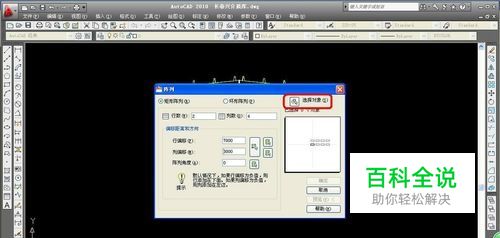

    例如:行数2,列数4.行偏移7000,列偏移8000,单击红框内的按钮(如图)

  • 05

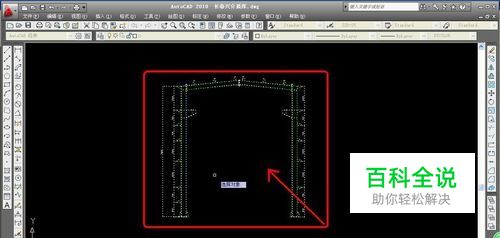

    由右下角至左上角选中所要阵列的图形,使图形成虚线,按回车键,单击确认。

  • 06

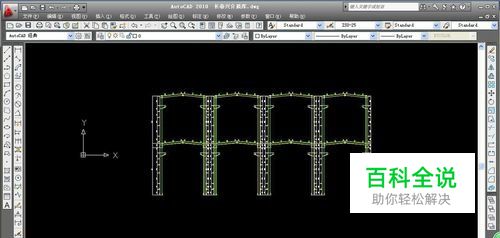

    这样阵列就完成了,效果(如图)
