UG10.0教程：[77]UG10.0建模绘图实例1
本节UG10.0讲解一个建模绘图实例，在本节中用到的指令有：拉伸、孔、倒斜角等，下图为要绘制的建模实例图形；
操作方法
- 01

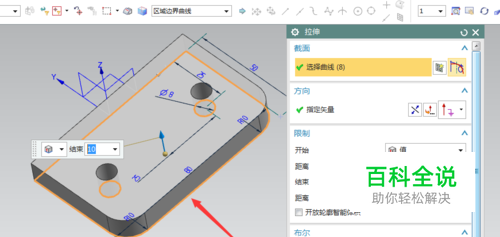

由于此零件为机械零件，本例用的大多数指令的都拉伸，先拉伸零件的底座；
- 02

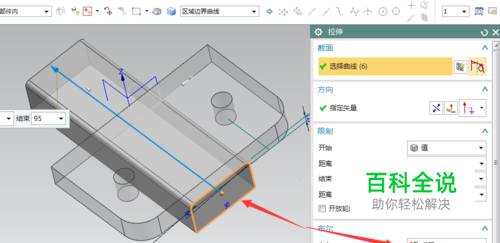

创建一方块，然后运用布而运算，去掉底部需要剪掉的部分；
- 03
以零件R角的对边为绘图基准，在创建完二维截面后，其拉伸得到的特征如下；
- 04

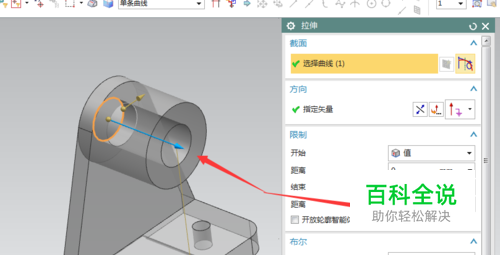

创建一圆柱体，并与之前绘制的几步进行求和；
- 05

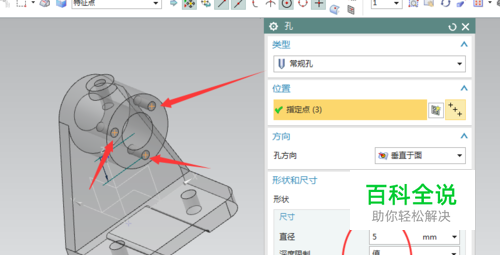

使用孔命令创建与圆柱表面垂直的孔位；（孔的位置需要进入到草图中进行设计，在找到一点后，使用曲线阵列得出其它两点）
- 06

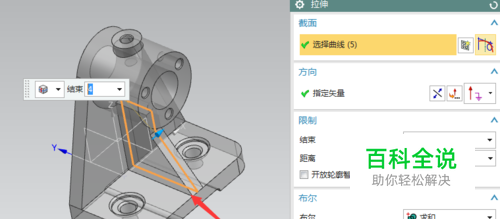

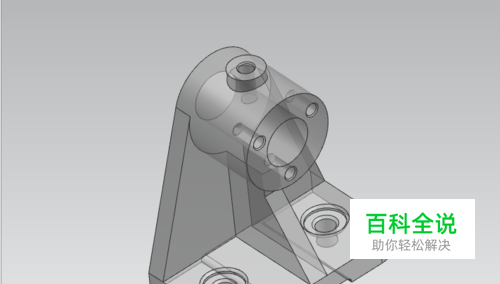

对称拉伸中间的加强筋，并与之求和，最终绘制的零件如图2；
- 07
设计经验： 在绘制此零件前，看清图纸是关建，本例运用的都是绘图时常用的指令，把简单的指令进行组合，需要设计的零件就展现出来了。
