cad中怎么绘制开关
开关是电气平面图中的一个图元,是灯具的控制设施,下面来看在软件中怎么绘制开关。
操作方法
- 01

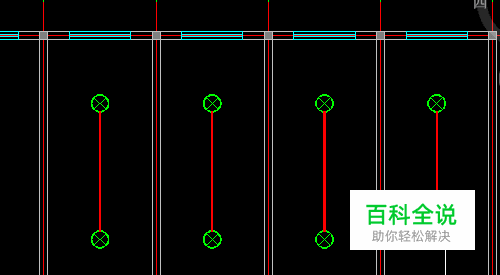

首先我们在软件中打开一个工程文件。
- 02

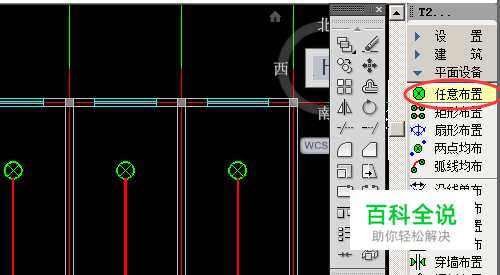

然后我们点击右侧工具栏中的任意布置。
- 03

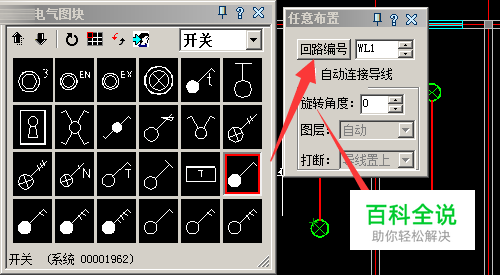

在弹出的电气图块中选择开关。
- 04
然后选择我们需要的开关类型,然后设置回路编号,完成后点击绘图区域。
- 05

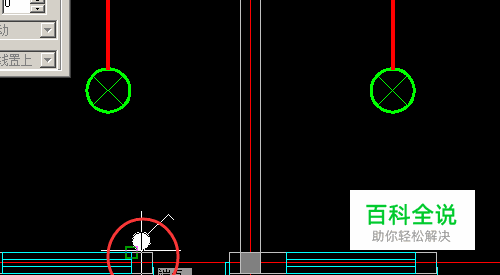

然后在需要的位置点击即可绘制开关。
- 06

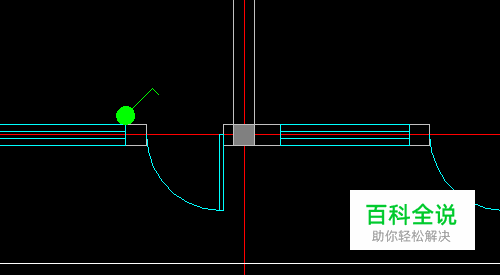

这是绘制好的开关。
