ArcGIS中线要素的修改

根据ArcGIS中线要素的编辑,给大家介绍一下线要素编辑完成后进行的修改工作。

操作方法

  • 01

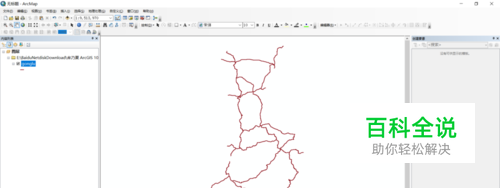

    打开一个线图层要素,并进入编辑状态。

  • 02

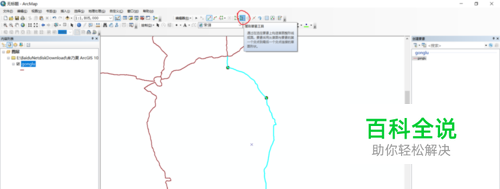

    选中需要编辑的折线,点击编辑器中的编辑折点工具。 然后就会显示出该折线中的各个折点。

  • 03

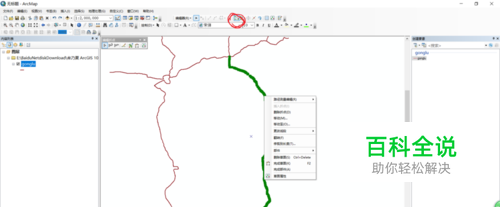

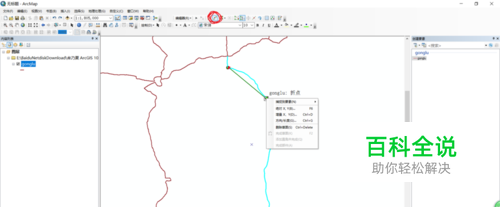

    右键点击需要编辑的折点,可以选择手动移动折点,将折点移动到相应的xy坐标上,翻转,修剪等。编辑完成后点击“完成草图”即可。

  • 04

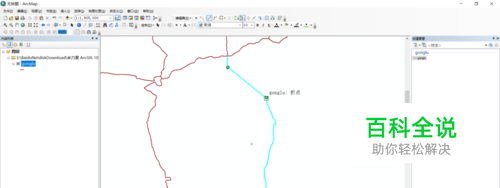

    还有比较简单的编辑修改方式,比如可以使用整形要素。我们要连接如下图中两个点之间的图形,不是折线连接,而是使用直线或弧线连接,可以采用这一修改方法。 点击“直线要素工具”后,选择“直线段”,使用直线将两个点进行连接即可。

  • 05

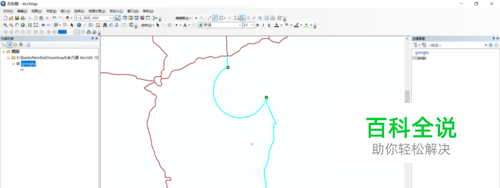

    当然也可以使用弧线,这里就有几个选项可选,我们使用方向和长度来确定第二个点的位置,并通过拉伸来确定半径的大小。

  • 06

    当然,还有许多编辑方式,如编辑器中的追踪、直角、中点,使用两个距离画出下一个点,使用距离和方向画出下一个点的位置,使用弧线、使用交叉点等。
