solidworks 中怎么改变模型颜色及透明度
为了使模型在solidworks中装配时容易区分，便于展示，我们通常会将不同的零件模型设置为不同的颜色，甚至设置一定的透明度，便于展示零件内部装配或则结构。
操作方法
- 01

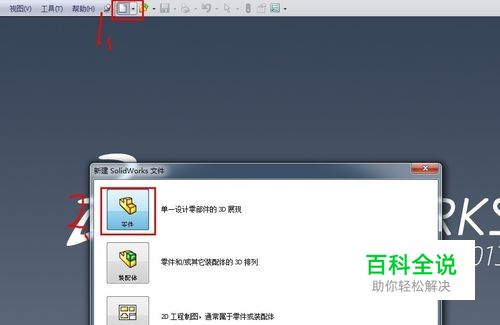

首先，在solidworks中新建一个零件设计。然后绘制一个零件。
- 02

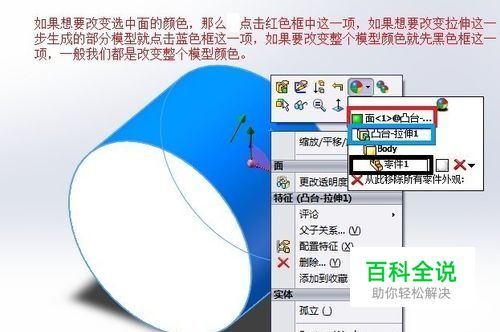

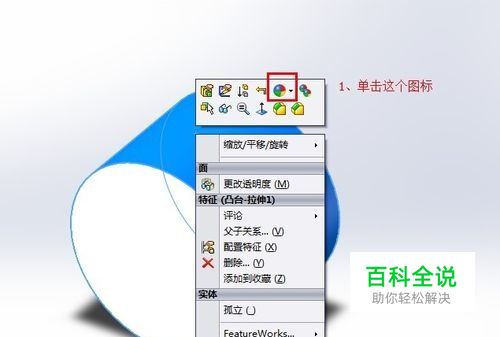

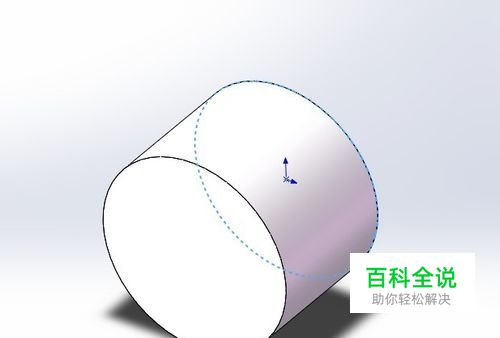

上图中，我绘制了一个圆柱体，此处我就以圆柱体这个模型来做演示。选中零件，然后右键单击鼠标，接着按下图所示进行。（此处我改变整个模型颜色来演示）
- 03
然后就可以在下图中左边的颜色处，选择自己想要的颜色了，此处我选择改为绿色。
- 04

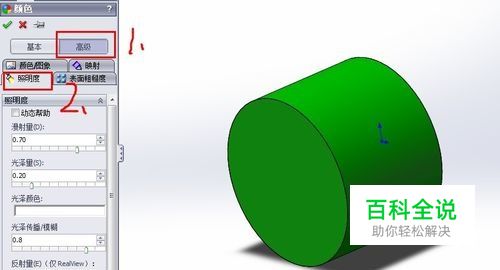

然后就是修改模型透明度了，选择“高级”选项，再选择“照明度”选项，如下图，按图中提示操作即可。
- 05

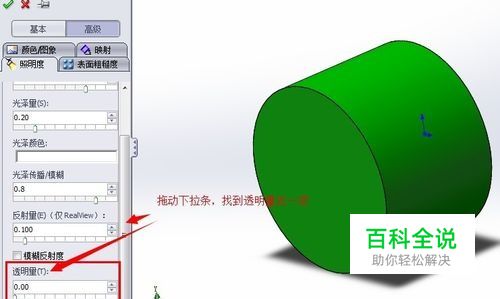

然后拖动下拉条，找到透明量这一项，如下图：
- 06

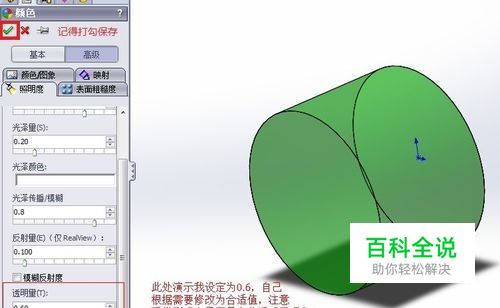

接下来设定自己需要的透明度就可以了，0是完全不透明，1是完全透明。此处为了效果明显，我设定为0.6，然后“打勾”确认，建议透明度不要设置太高，不然会导致模型太淡，从而看不清轮廓，反而影响效果哟！
- 07
最后，若是觉得模型中的棱线影响美观，可以采用“上色”模式，而不用“带边线上色”模式。如图。
