如何将Solidworks工程图转化CAD格式
机械工程师常常需要将SolidWorks工程图转化成CAD的DWG格式，但普通的转化会造成图层的混乱，尺寸的改变，下面介绍一种近似无损转化的方法。
操作方法
- 01

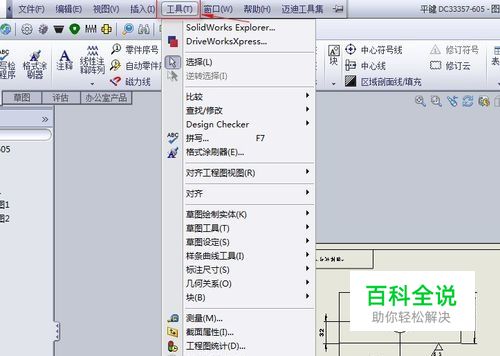

打开需转换的 Solidworks 工程图，工具 – 选项 。
- 02

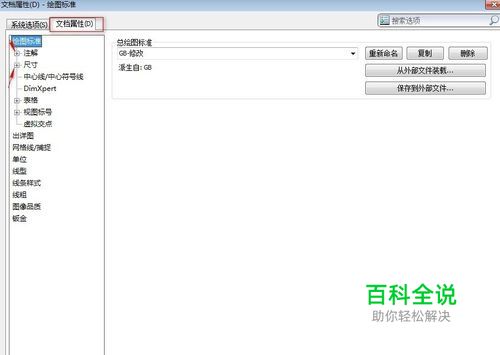

在弹出的对话框中选择“文档属性”按钮，并依次单击“注解”和“尺寸”前面的小加号，以便进行下一步属性设置。
- 03

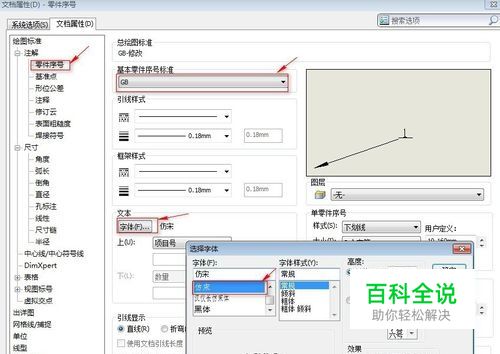

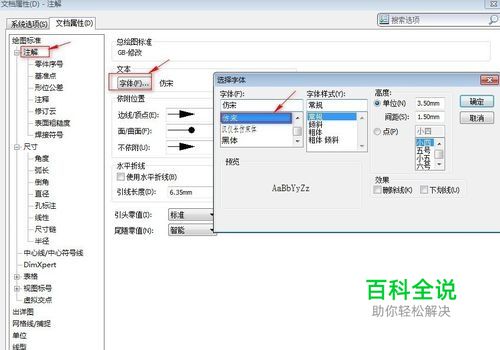

单击“注解”，在右侧的出现的属性框中，选择“字体”，单击进入字体设置，选择“仿宋”。然后单击左侧注解下拉菜单的“零件序号”，设置零件序号的字体为仿宋，用同样的方法设置“基准点”“形位公差”“注释”等的字体为仿宋。
- 04

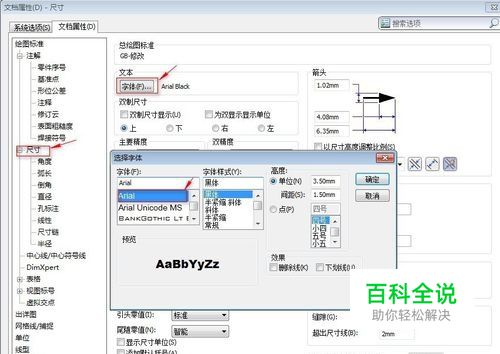

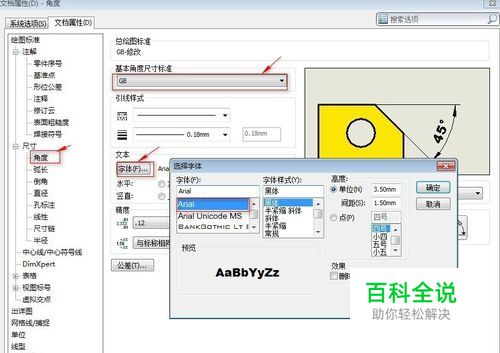

单击“尺寸”，在右侧的出现的属性框中，选择“字体”，单击进入字体设置，选择“Arial”。然后单击左侧注解下拉菜单的“角度”，设置角度的字体为Arial，用同样的方法设置“弧长”“直径”“线性”等的字体为Arial。将选择的中文字体复制
- 05

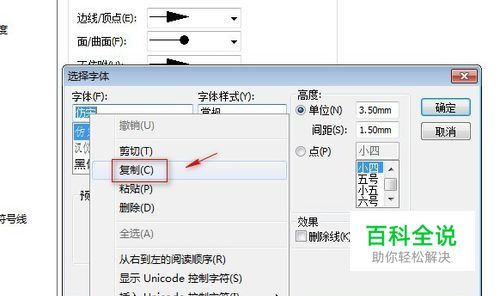

单击“注解”，在右侧的出现的属性框中，选择“字体，选中“仿宋”，单击鼠标右键，进行复制。然后单击确定按钮，退出对话框。
- 06

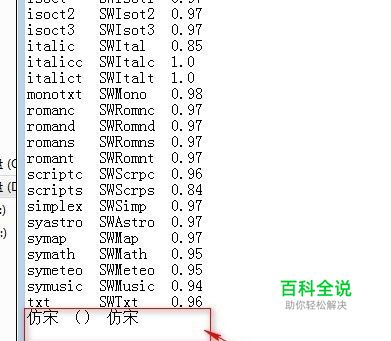

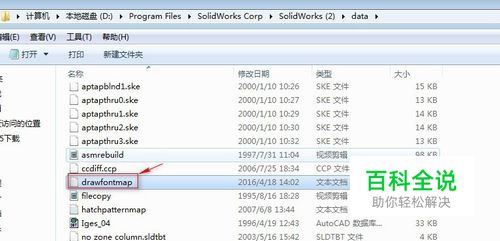

在 SolidWorks 安装目录下的 data 目录中找到 drawfontmap.txt 文件，这就是转换的字体文件。打开它，在最后一行添加：你刚才复制的字体名 + 空格（随意） + 你刚才复制的字体名。我选择的字体是仿宋。“尺寸”的字体因为选择的是英文字体，列表中已有了，不需加入。保存 drawfontmap.txt 文件，如图所示。
- 07

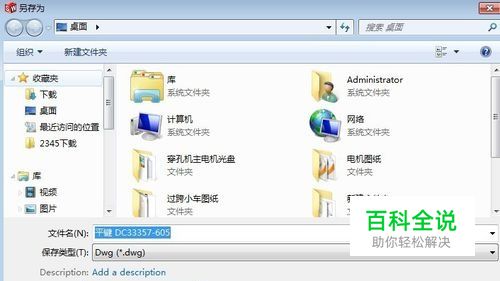

在SolidWorks工程图文件中，选择文件 – 另存为，保存类型为 DWG 就可以了，但这样转化的文件图层比较混乱。所以我们需要进一步设置。在选择另存为后，点击需要保存DWG格式，会出现选项按钮，单击进入。
- 08

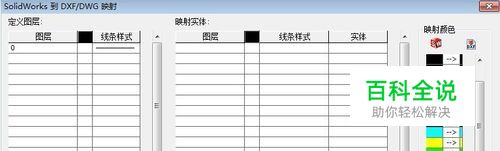

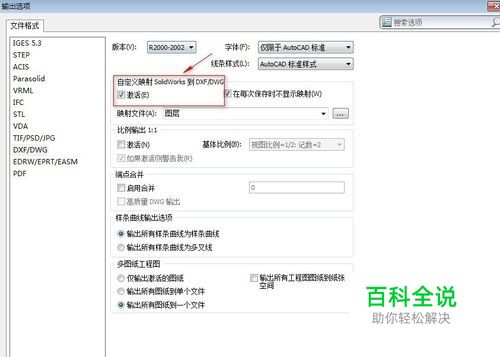

在弹出的“输出选项”对话框中，找到自定义映射 Solidworks 到 DXF/DWG，选中下面的“激活”。再按“确定”。系统返回到“另存为”对话框；按“保存”。自动出现出现“ Solidworks 到 DXF/DW映射”，对话框。
- 09

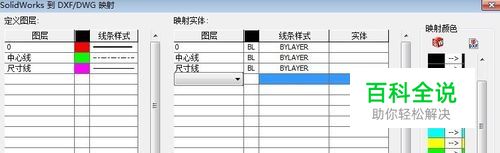

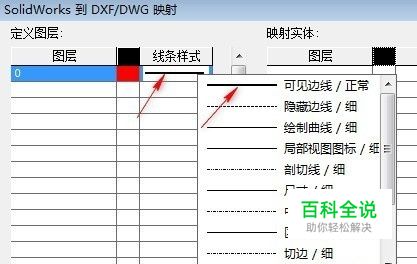

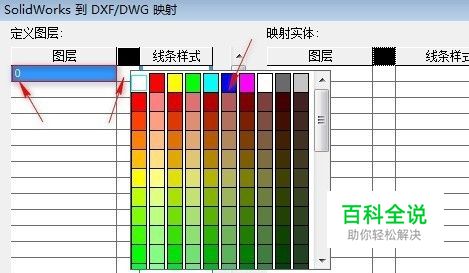

在出现的对话框中进行设置。“定义图层”设置，点击“定义图层“，单击选中图层“0”依次设置图层颜色的线条样式。图层“0”下一行输入“1”新建一个图层，或者直接输入“中心线”将其命名为自己熟悉的图层，根据图纸增加合适的图层。
- 10

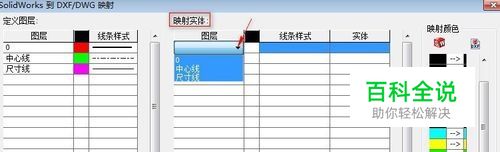

在“映射实体”区域，单击图层下方的下拉三角，依次选中相应图层。
- 11

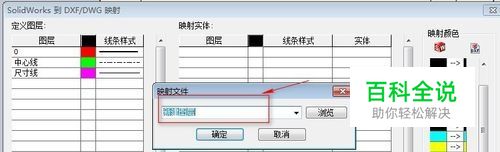

单击“保存映射文件”，给新建的图层命名，然后单击确定。
- 12

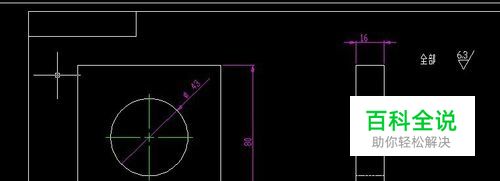

效果如下。
