用arduino实现数码管显示
在学习单片机是，有些人会选择arduino这块板子，因为不管是软件还是硬件都是可以看到的，可以自己去动手编程与接线，今天我来讲述一下如何用arduino来实现数码管显示。
操作方法
- 01

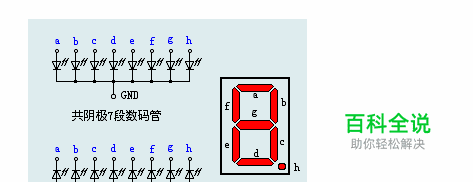

实验之前首先要了解数码管，数码管有7段的，也有8段的，8段也就是多了个小数点，都是由发光二极管为单元。数码管共阴则是把公共端接地，共阳则相反。
- 02

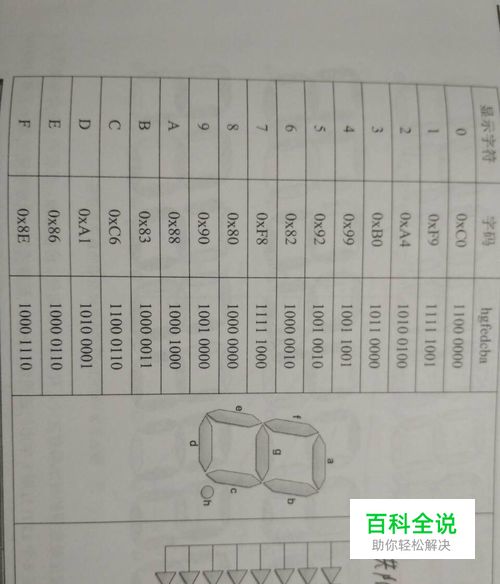

数码管可以显示数字0-9，字母A-F，共阴和共阳的代码如下图所示，共阳则是共阴取反。
- 03

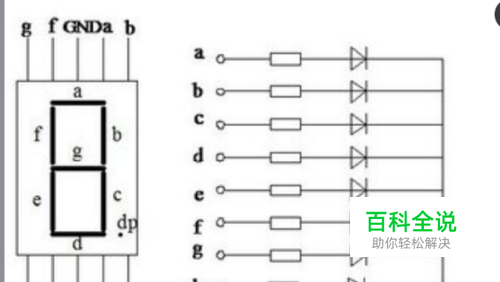

有人会问为什么显示字符的代码要这么写？请看下图，字符转换为2进制后，1代表点亮，你依次代入就会明白。其次还需要知道它的每一个引脚代表什么，这样好接线。
- 04

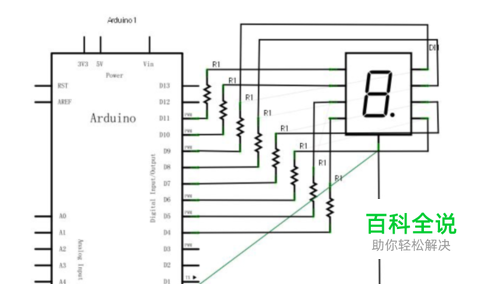

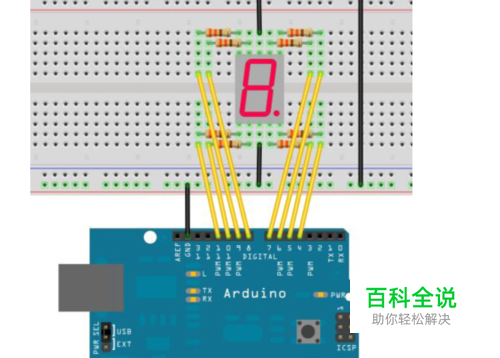

下面就是共阴极接法的电路图，共阳极只需要把公共端从GND改接为5V即可，然后就是程序编写。
- 05

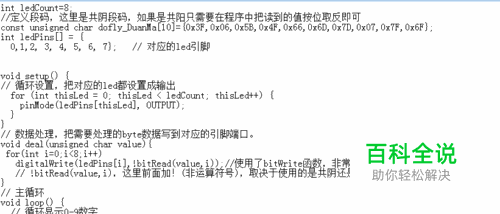

下图所示程序就是单个数码管显示程序，无论共阴共阳都可以，只需要取反即可，具体有注释，然后编译上传即可。
