MATLAB将simulink中波形数据输出到工作空间

当我们进行MATLAB simulink仿真的时候,往往需要把输出的结果放到MATLAB的工作空间中,用于进一步处理。下面小编给出具体的实现方法。

操作方法

  • 01

    打开MATLAB软件,建立一个simulink模型,如下图所示。 大家使用的波形查看的时候,往往要用的scope模块,也就是示波器模块。

  • 02

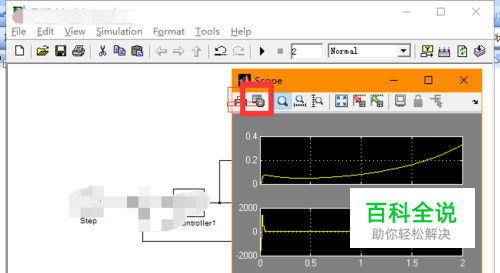

    单击scope模块图片,我们就可以查看数据的波形;新出来的界面中单击选中编辑图标,如图所示。

  • 03

    这样新出来一个选项卡,选中“history”(历史),如图所示。

  • 04

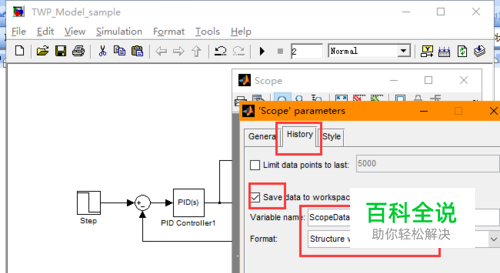

    接着勾选,“保存数据”,并对数据的保存形式进行相关的设置。 如图所示,完成后,点击“ok”,关闭。

  • 05

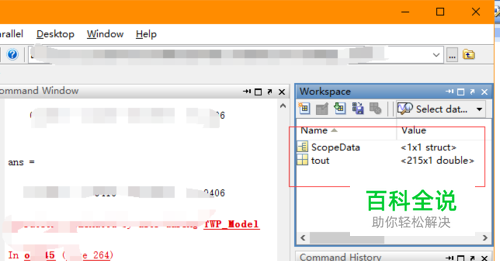

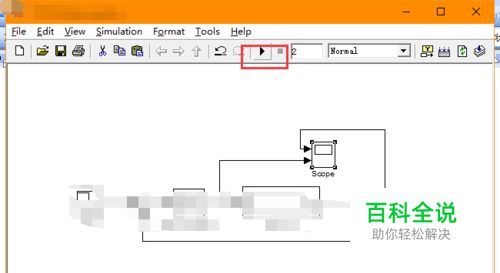

    仿真,我们的模型,仿真后,回到MATLAB工作界面,在工作空间中就会看到一个界面,数据的具体意思,与应用,相信大家摸索正弄够弄明白。

  • 06

    下面使我们得到的数据。
