origin绘制横轴不均匀间隔的柱状图

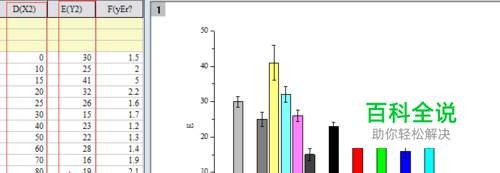

有时候们所获得的数据的时间等尺度不是等间隔的，如果直接作为横轴绘制柱状图，那么origin会自动的按照等间隔绘图，会导致柱子之间会出现很大的间隔或重叠，不满足我们的要求，在这种情况下如何办呢？
操作方法
- 01

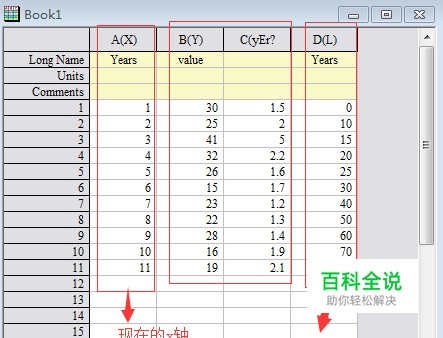

导入绘图数据。导入的绘图数据应该包含以下部分：x轴，y轴（有时候需要加上标准误差）。这里演示的数据如图所示（数据为模拟值），可将其理解为某一指标随年限的变化规律。我们导入数据后，再加上一列，将年限用1、2、3……数字代替，并将该列设置为X列，将原来的年限列设置为Label，并设置标准误差列，设置方法可参考参考经验，最终绘图数据如图。
- 02

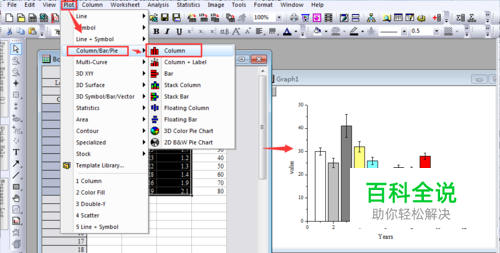

绘制带误差棒的柱形图。选中x列、y列以及Y error列。注意，不要选中Label列。选中好后，有两种较为快捷的方式可以快速绘制目标图形，如图中左边1、2两条路径所示，绘制好后的图形如图右所示，这里将颜色改了一下，图例去除了。
- 03

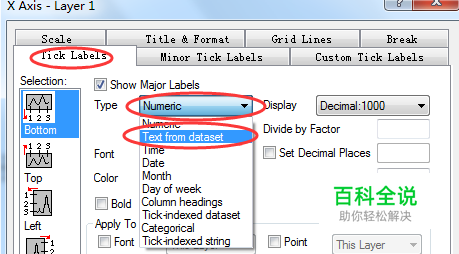

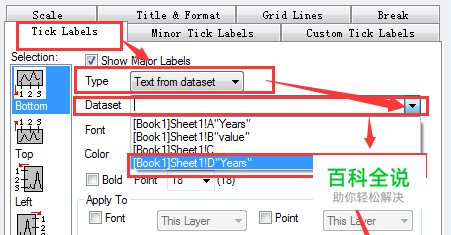

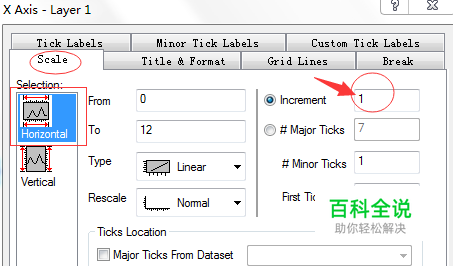

将x轴刻度替换为我们要的时间刻度。首先，在X轴上双击，在弹出的X-Axis对话框中，在【scale】选框将横轴的刻度间隔设置为1，在【Tick Labels】选框中，将横轴刻度替换为原来的时间：在【Type】中选择【Text from dataset】，在【dataset】中将时间刻度列选中，然后点击【apply】，然后点击【Ok】，即可替换。
- 04

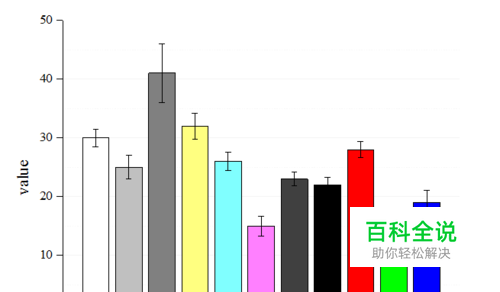

美化图形。最后修改一下图形，即可出图。
