UG10.0教程：[79]UG10.0igs补面技巧案例1
本节教程将以一组曲线，然后运用曲线组来创建一个实体，igs是常用的曲面格式，其面的修补灵活多样，在设计此零件时，需要参数整体结构特征来完成设计；图1为绘制好的曲线，图2为通过曲线创建的实体；
操作方法
- 01

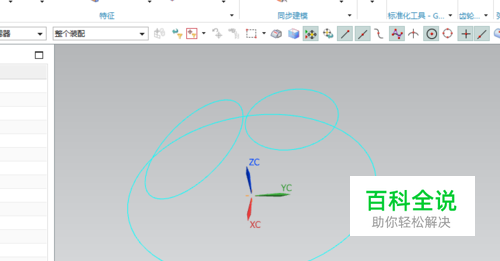

下图中所用的曲线已经绘制完成，练习者可以根据图中的形状先绘制此曲线；
- 02

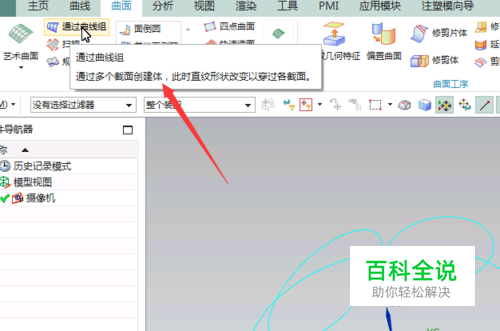

在曲面下找到通过曲线组命令，（通过两组不同的曲线来创建一个实体或一张曲面）
- 03

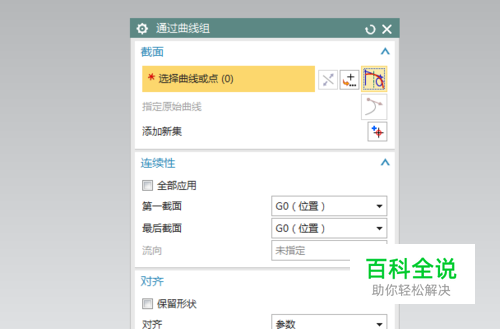

打开后的曲线网格命令对话框如下图；
- 04

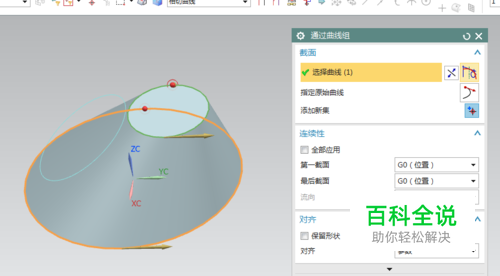

分别选中图上的上、下两截面曲线，预览后得到其图形如下；
- 05

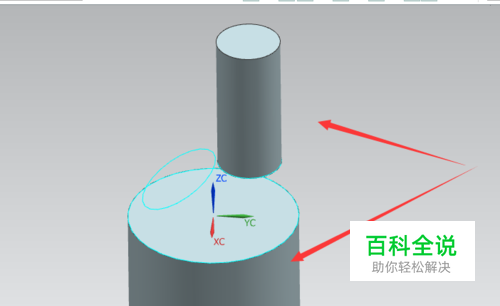

为了使用零件变得好看、圆滑，先分别以大、小圆拉伸两圆柱；
- 06

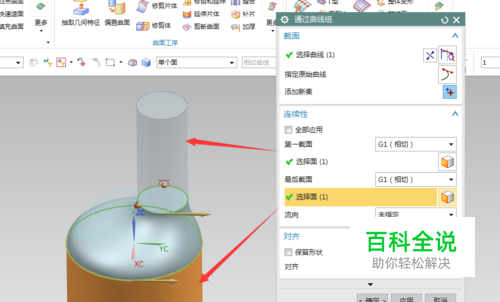

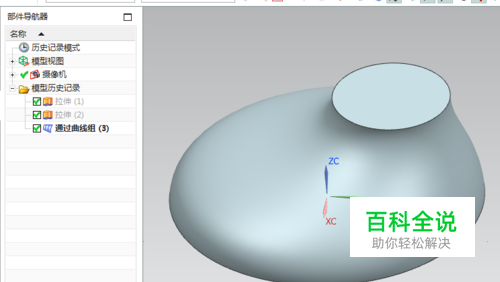

再次使用通过曲线组，在其连续性中增加相切约束，其操作如图1；最终结果如力2；通过添加相切约束后零件就好看多了。
