犀牛教程-水杯建模

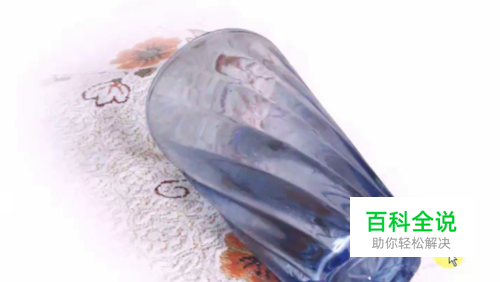

今天我们来学习一个扭转水杯建模，步骤和方法如下，那么我们先来看一下水杯的效果图是怎么样，如图（1）
操作方法
- 01

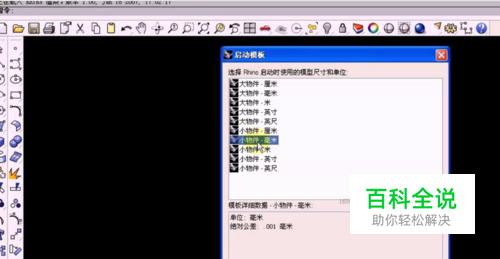

首先我们要对水杯进行观察，先了解一下图片中的水杯应该怎么样去建模，要用到那些工具，我们打开犀牛软件，选择单位，这里我们选择小厘米为单位
- 02

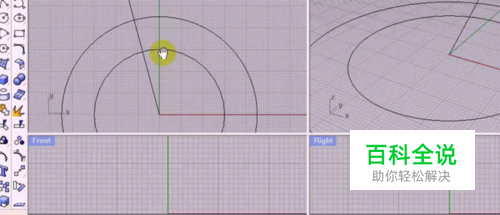

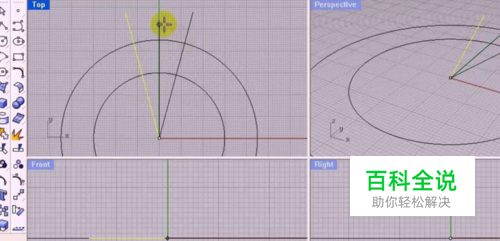

点击画线-画园工具，在顶视图上画一个圆直径90mm，然后再按同心圆画一下半径为60mm，如同（2），然后用直线工具在圆心画一条垂直的直线，旋转15°，再用镜像工具把直线镜像一条，如下图（3）
- 03

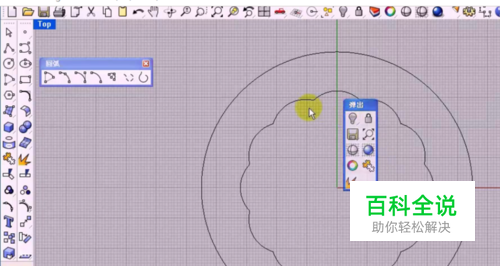

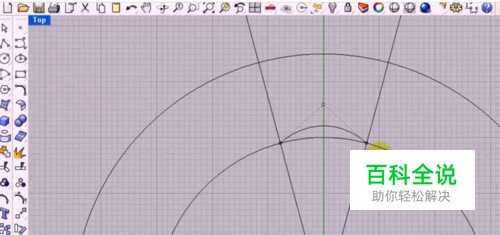

点击下面的物件锁点工具，点击画弧线工具，在两条直线之间的夹角中间画弧线如图（1），接着调整弧度，按F10打开控制点命令-按着ALT键+向上箭头键调整到合适的位置为止，结束命令
- 04

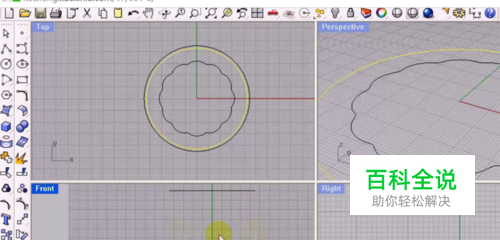

到这里我们再用【环形阵列工具】阵列12个，以圆心为中心点阵列，效果如图 选择圆角工具把阵列出来的线进行圆角，两两圆角 选择组合工具把12条线组合起来
- 05

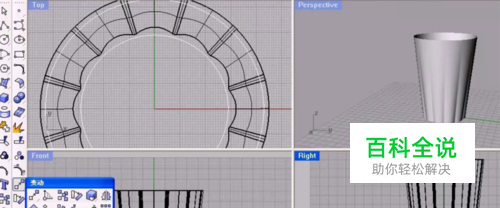

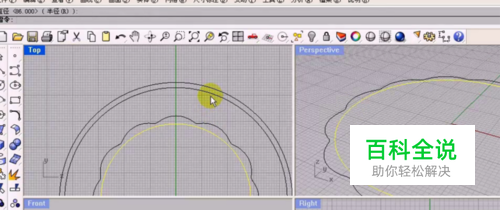

我们看到这两条线都是在同一高度上，那么我们要把圆形的曲线拉高到适当的位置如下图（1）由于这个杯子的高度是120mm，那么我们就把他拉到120mm的距离，按着SHIFT键垂直移动
- 06

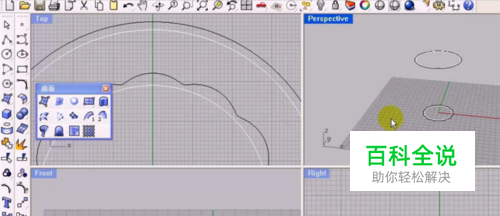

由于杯子的内部是光滑的，所以，我们要画一个85mm的圆，与90mm的圆等高 而杯子的底部也要画一个圆55mm，如下图
- 07

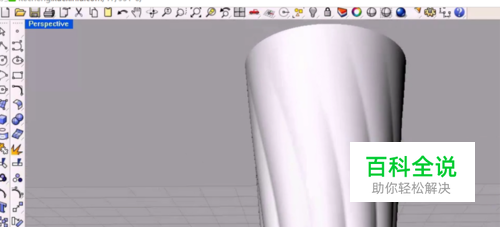

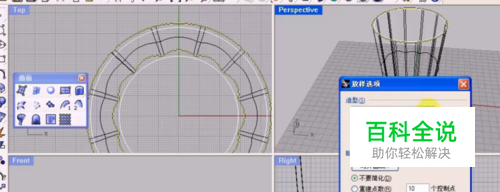

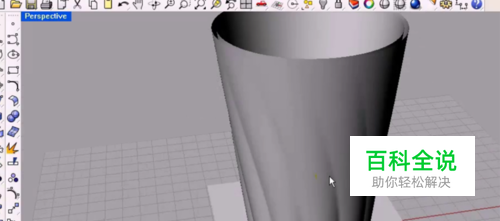

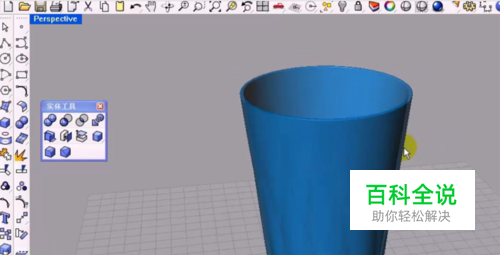

到这里我们就可以建面了，利用放样工具把外面的外表面的面放样出来，如下图，用扭转工具，旋转一定的角度，隐藏外壁。
- 08

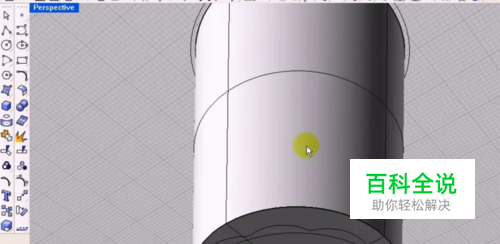

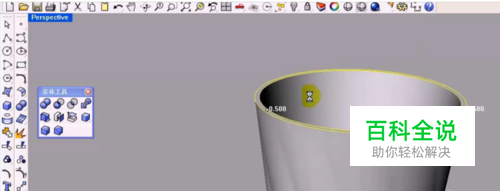

内壁用放样工具放样出来，在底部画一个面，用修剪工具剪切，圆角。 将底封上，内壁和外壁混接起来，然后圆角，整体做好。
