UG10.0如何导出CAD图纸

2024-03-22 23:35:16

该为大家分享一篇如何在UG中导出CAD。

操作方法

01

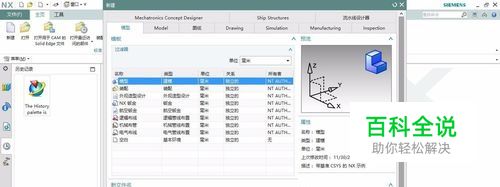

双击或者右键选择打开UG软件，该经验以UG10.0为例。打开文件文件后点击新建图标，新建一个模型文件，命名为_model1.prt，点击OK。
02

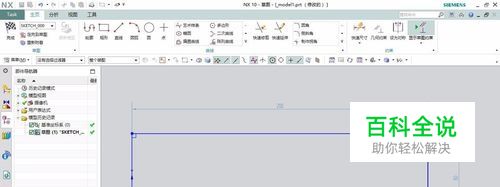

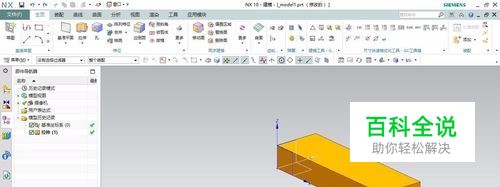

我们先建立一个模型作为例子。比如我们在XY平面绘制一个矩形平面，然后进行拉伸。（如果有现成的模型文件可以跳到第四步）
03

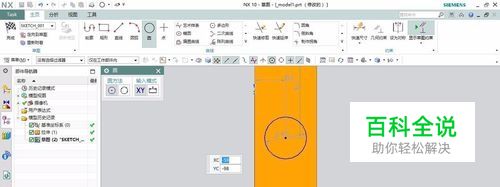

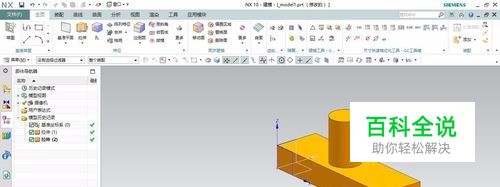

然后在矩形的上表面绘制一个圆，再进行拉伸成一个圆柱。如下图所示。
04

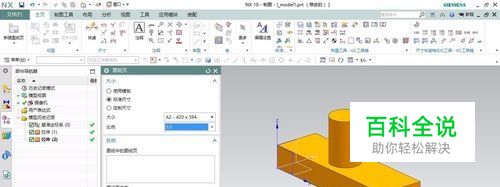

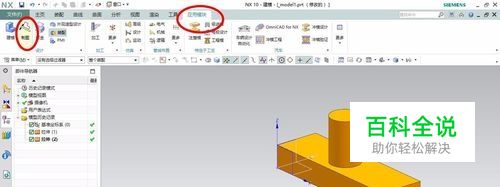

绘制完模型后，点击应用模块中的制图，然后新建一个图纸页，设置图纸的大小和比例大小。
05

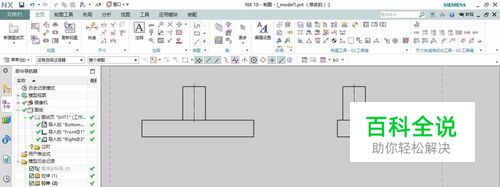

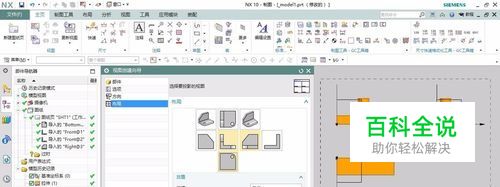

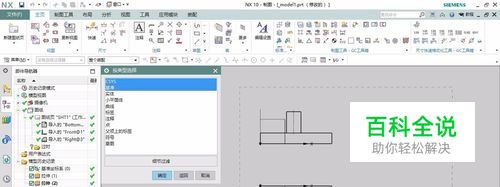

在自动弹出的视图创建向导中，我们可以选择前视图、右视图、俯视图。我们可以把基准隐藏（快捷键ctrl+B选择过滤类型。）（我们可发现这样并不是真正的CAD图，而且还有遗漏）
06

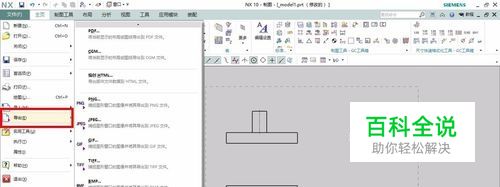

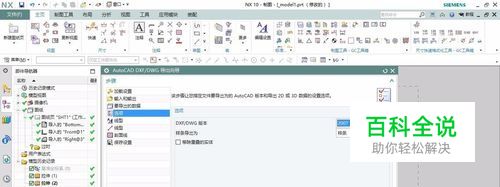

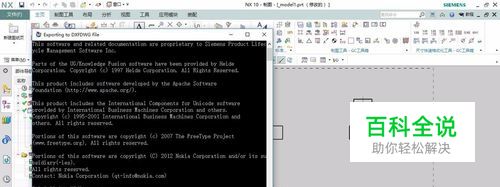

导出为CAD，文件--导出--autocad，在导出向导中，我们可以选择CAD2007版本的，需要等待几秒钟即可。
07

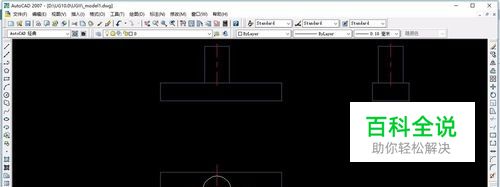

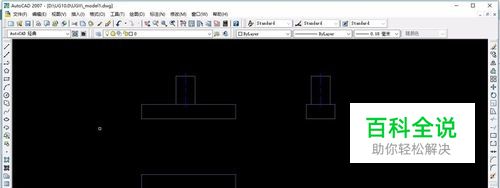

然后我们打开CAD，以cad2007版本为例打开。然后我们修改一下，调整一楼的圆，改变其颜色等。
