cad制图入门视频教程

CAD是一款工程绘图软件，该软件在建筑设计和室内设计等诸多领域的使用都是非常广泛的，下面我们就来看看CAD是如何入门的吧。

操作方法

  • 01

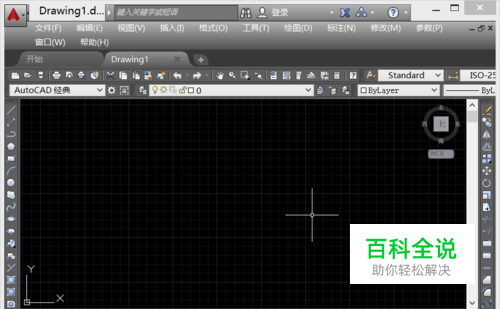

    打开CAD这款软件，进入CAD的操作界面如图所示：

  • 02

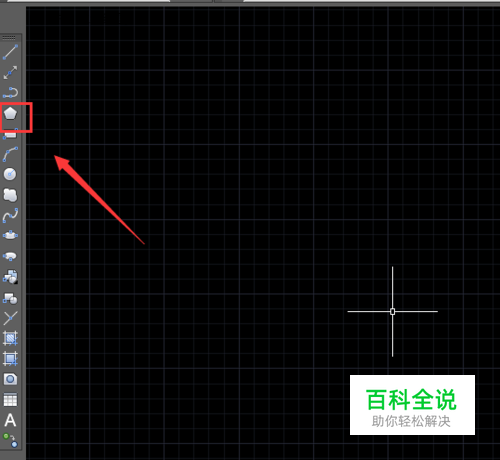

    在该界面内工具箱内找到多边形工具，如图所示：

  • 03

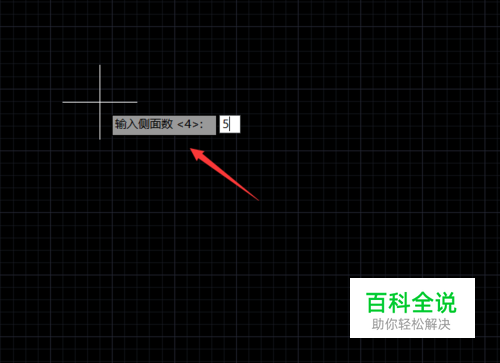

    选择的多边形工具在绘图区里提示我们输入侧面数，在输入框内我们输5，如图所示：

  • 04

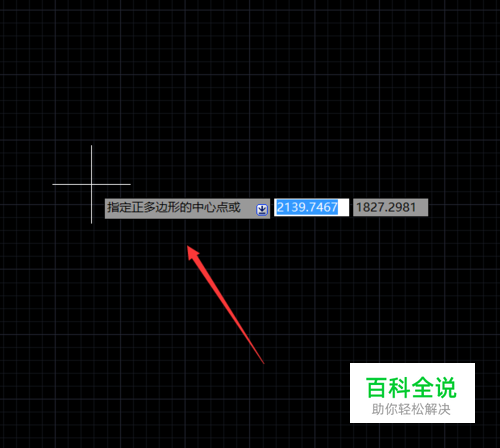

    输入侧面数之后，按下回车键提示我们指定正多边形的中心点，如图所示：

  • 05

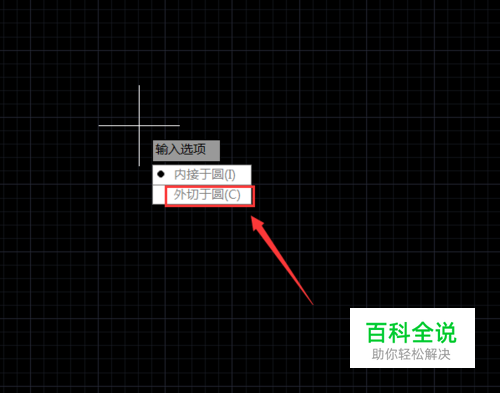

    使用鼠标左键在绘图区里点击鼠标左键确定正多边形的中心点，然后在弹出的提示里选择外切于圆，选项，如图所示：

  • 06

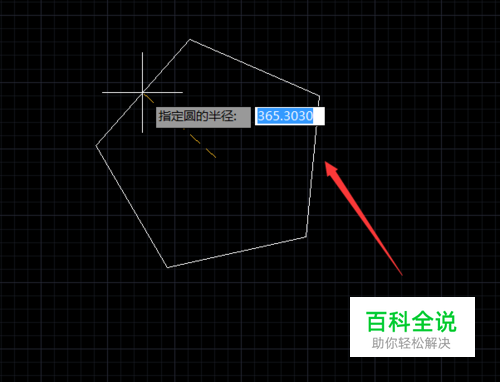

    选择外切于圆选项，让我们指定圆的半径，我们拖动鼠标左键确定圆的半径，如图所示：

  • 07

    确定圆的颁奖之后我们就画出了一个正五边形，如图所示：

  • 08

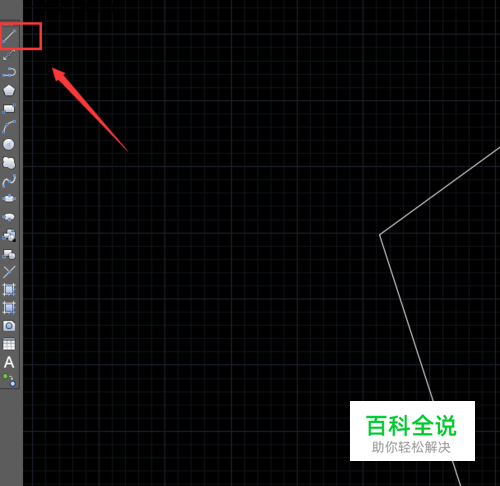

    再在工具箱内找到直线命令，如图所示：

  • 09

    使用直线命令将正五边形的对角线连接起来，如图所示：

  • 10

    按下空格键将所有的对角线都连接起来所得图形，如图所示：

  • 11

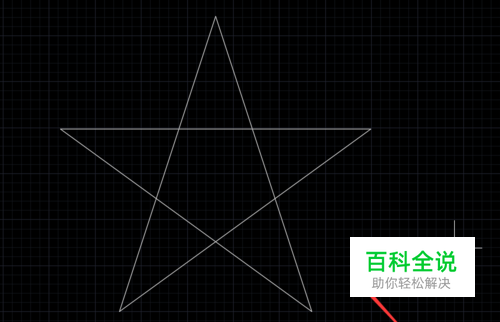

    选择正五边形按下delete键，将其删除，最后我们就得到了五角星形如图所示：
