DesignModeler对叶轮模型处理（2/3）
本文教你：如何运用workbench对叶轮机械做外流场分析和结构优化，主要用到五种软件，其中包括：DesignModeler（模型建立及处理），ICEM-CFD（划分模型网格），CFX-Pre（流体分析前处理），CFX-Post（计算结果后处理），Static Structural（叶轮结构分析）。由于篇幅巨大，图片过多。现将《CFX如何做叶轮外流场分析》分为五部分：第一部分《DesignModeler对叶轮模型处理》，第二部分《ICEM-CFD对叶轮流体域模型网格划分》，第三部分《CFX-Pre对叶轮流场分析前处理》，第四部分《CFX-Post对叶轮流场后处理》，第五部分《Static Structural对叶轮结构优化分析》。本文为第一部分《DesignModeler对叶轮模型处理》
操作方法
- 01

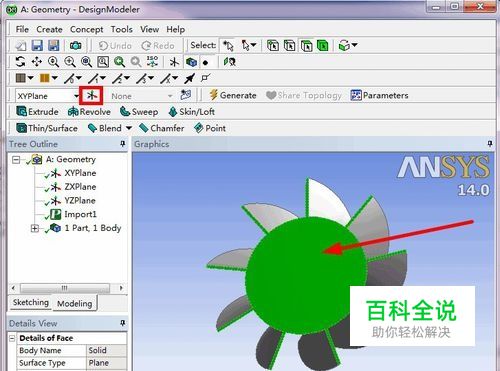

接上一篇《DesignModeler对叶轮模型处理（1/3）》，选择一个面，再新建一个面，如图所示
- 02

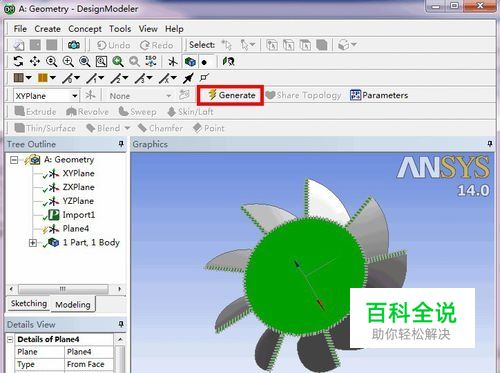

点击“Generate”生成一个面，如图所示
- 03

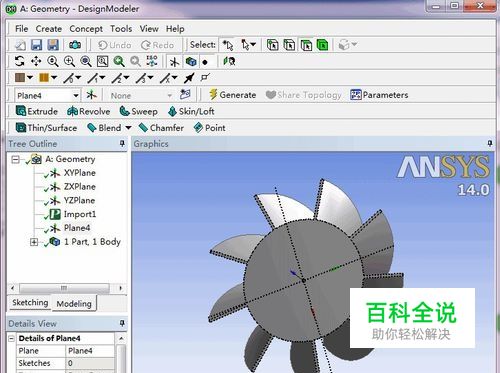

新建的面已经完成，可以看见坐标系就在面上，如图所示
- 04

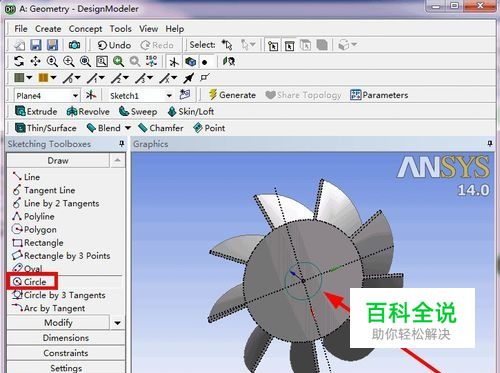

点击草图工具“Sketching”工具条，点击“Circle”画圆命令，在坐标原点画一个圆，如图所示
- 05

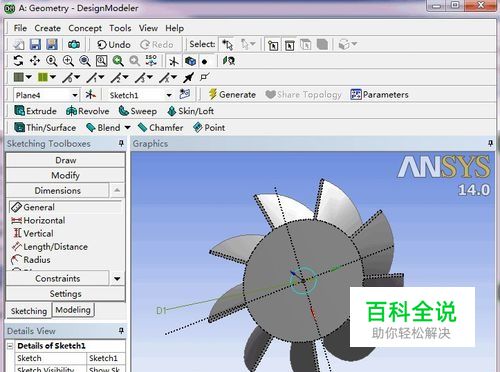

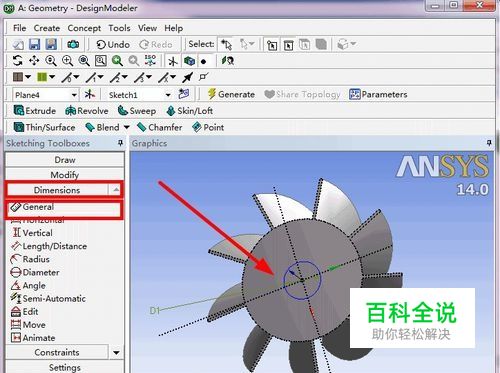

标注尺寸，点击“Dimension”工具条，选择“General”命令，在刚画的圆上标注，如图所示
- 06

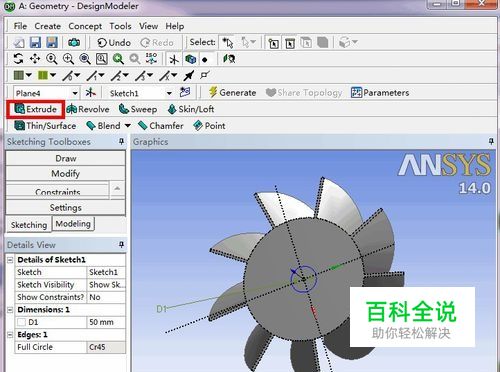

输入“D1=50mm”，如图所示
- 07
点击拉伸命令，如图所示
- 08

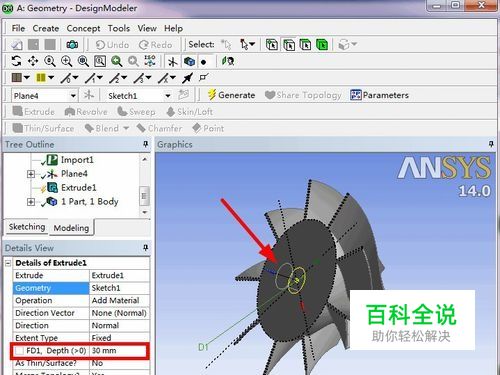

输入拉伸深度为30mm，如图所示
- 09
点击“Generate”生成按钮，拉伸已经完成，如图所示
- 10

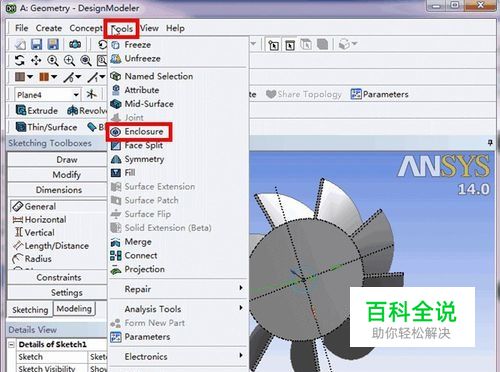

点击“Tool”菜单栏，选择“Enclosure”包围命令，如图所示
- 11

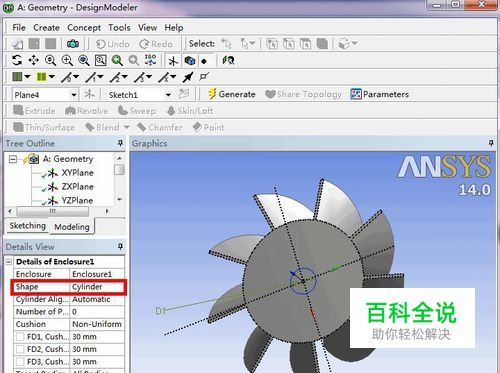

选择“Cylinder”包围方式，如图所示
- 12
第一部分《DesignModeler对叶轮模型处理》分为三篇：《DesignModeler对叶轮模型处理（1/3）》，《DesignModeler对叶轮模型处理（2/3）》，《DesignModeler对叶轮模型处理（3/3）》 上一篇请查看：《DesignModeler对叶轮模型处理（1/3）》 本篇为：《DesignModeler对叶轮模型处理（2/3）》 下一篇请查看：《DesignModeler对叶轮模型处理（3/3）》
