SolidWorks工程图如何隐藏切边及显示隐藏边线?
切边是指工程图中,例如圆角等特征的过渡边线,除了轴测视图,其它视图,通常不绘制切边。
边线即工程图视图中的模型轮廓。
方法/步骤1 切边的隐藏
- 01

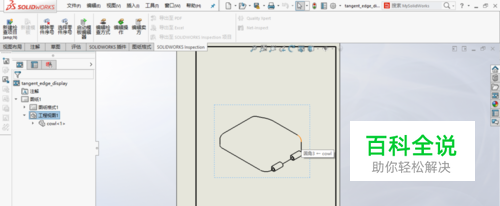

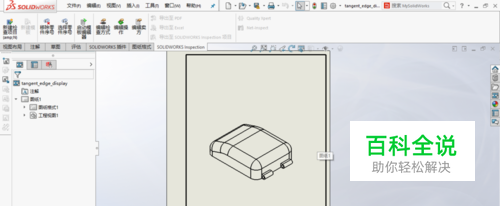

打开模型工程图,如图所示工程图,圆角的过渡边线即为切边。
- 02

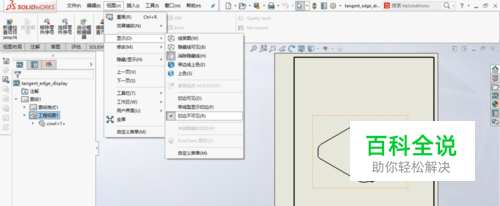

选中视图,然后选择“视图-显示-切边不可见”命令。
- 03
如图,切边被隐藏。
方法/步骤2 边线的隐藏显示

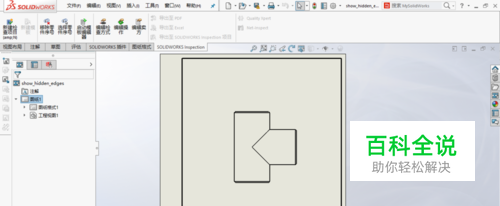

- 01

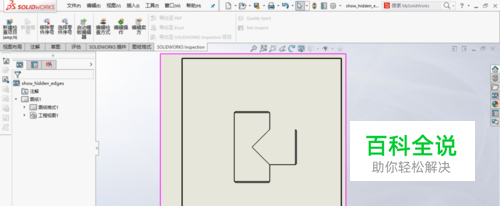

打开工程图,选中视图,然后右键单击鼠标,在弹出的命令选项中,选择“隐藏/显示边线”命令。
- 02

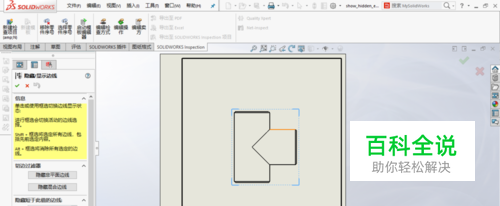

点选要隐藏的边线,单击确定,即可完成边线的隐藏。
- 03

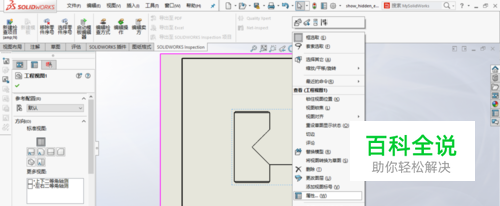

对于视图中本身没有显示的边线,可以通过属性设置,来将其显示。 在视图上右击,选择“属性”命令。
- 04
切换至“显示隐藏的边线”窗口。 在设计树中选择要显示边线的特征。
- 05

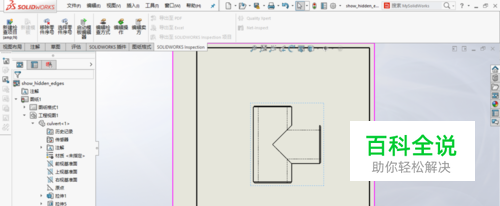

单击确定,视图中显示出原本被隐藏的边线。如图所显示的边线,为模型的内径边线。
