AutoCAD如何从装配图快速的拆画零件图
在CAD设计中，设计者习惯先在一张图中将装配图画好，然后将装配图拆分成零件图，从而完成图纸的整体的设计，灵活运用CAD命令中的写块命令，将能快速准确地拆画零件图。
操作方法
- 01

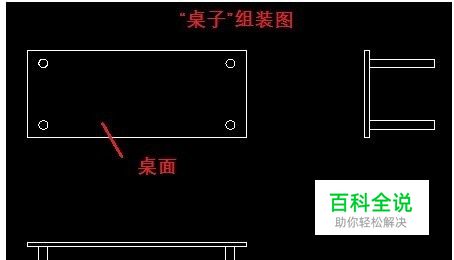

打开一张名为“桌子”的CAD装配图，这个桌子由四个“支撑”和一张“桌面”组成，那么我们就需要拆画两张零件图，分别是“桌面”和“支撑”。
- 02

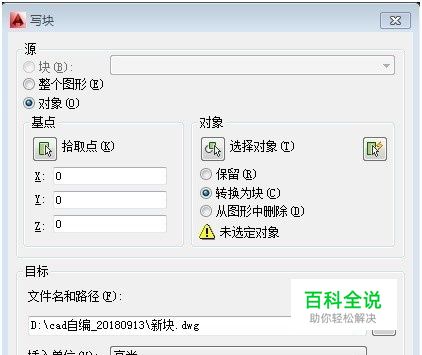

命令栏输入写块命令“W”,弹出【写块】对话框。
- 03

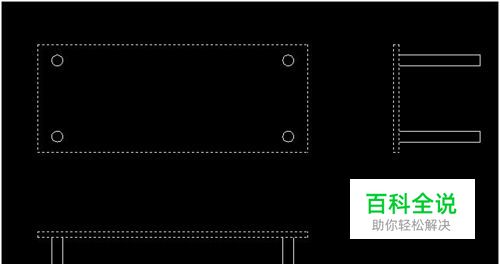

点击【写块】对话框中的【选择对象】按钮，选择装配图中所有“桌面”的图形对象,下图中虚线表示所有“桌面”的图形对象被选择，鼠标右键或按【Enter】键确定。
- 04

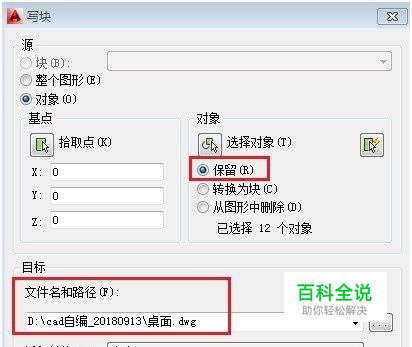

弹出【写块】对话框，单击【保留】，在【文件名和路径】下选择保存文件的文件夹及图形文件名称，如下图。然后点击【确定】
- 05

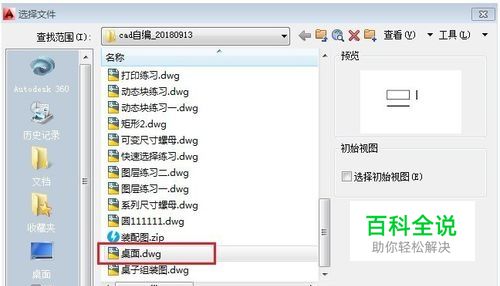

点击【确定】后，桌面图形CAD文件就生成了，点击【文件】菜单，选择【打开】，选择文件“桌面.dwg”,然后点击“打开”。
- 06

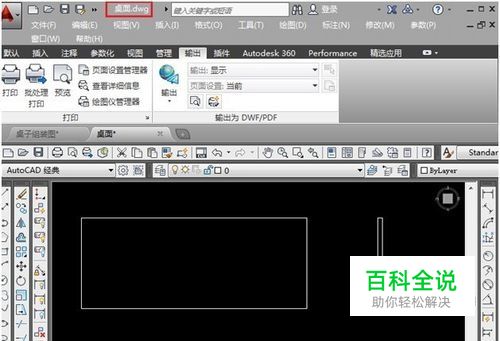

打开后,“桌面.dwg”文件就打开了，如下图所示：
- 07
同样的方法拆画“支撑”的零件图如下：
