Pro/E 创建可变截面扫描特征的方法与技巧
Pro/E中的可变截面扫描特征可创建实体、曲面、薄板或切除材料等，且各截面可以是变化的，本文介绍采用可变截面扫描特征创建曲面的方法与技巧，创建实体、薄板或切除材料的方法与此类似。
操作方法
- 01

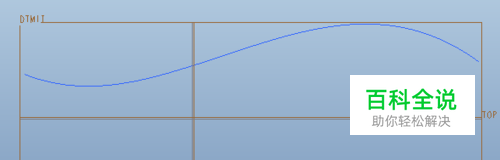

新建零件，将FRONT基准面平移100形成基准面DTM1，并在这两个基准面上分别草绘如下两条样条曲线作为扫描轨迹。
- 02

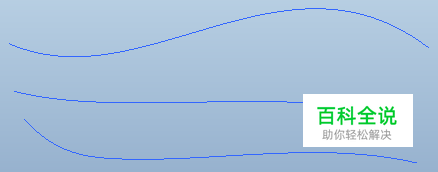

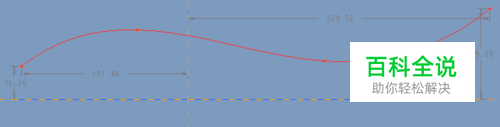

在Top基准面上草绘如下图1的样条曲线，最终形成的三条扫描轨迹线如下图2所示。
- 03

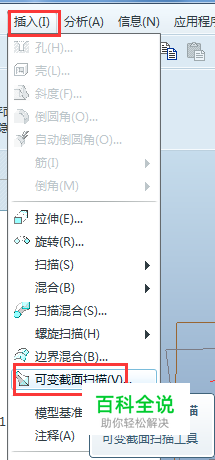

在零件状态，依次点击“插入”-“可变截面扫描”；或者点击工具栏的对应按钮。
- 04

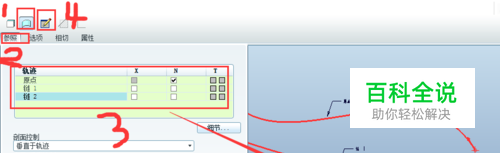

系统打开如下的操控面板。选择曲面（step1），点击参照（step2），收集三条曲线作为扫描轨迹（step3），然后点击草绘按钮（step4）。
- 05

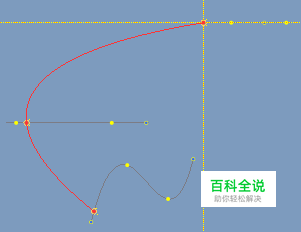

此时进入草绘状态，绘制如下的扫描截面，完成并退出。
- 06

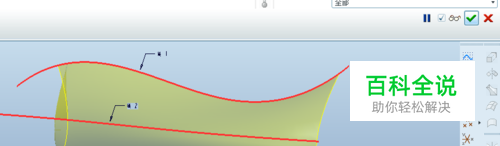

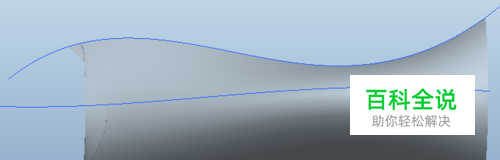

此时的预览效果如下，点击右上角的√完成。
- 07

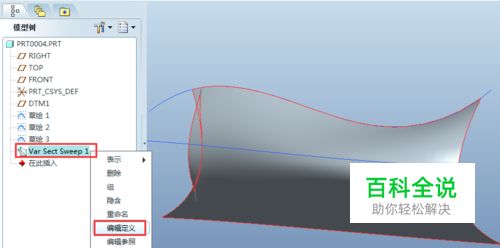

若要修改该特征，只需右键点击模型树的“var sect sweep”，或者右键单击扫描形成的特征，弹出框选择“编辑定义”，即可进入控制面板，修改相应项即可。
