Altium Designer如何批量修改封装
用Altium Designer画电路原理图时,有时侯需要改元件的封装,一个一个的去改灰显得很麻烦,这里就介绍一下批量改相同元件的封装。通过全局修改(Global edit)来进行,这里以以LED封装为例,封装的修改也可以通过Tools下的Footprint Manager来进行修改,这里使用全局修改
操作方法
- 01

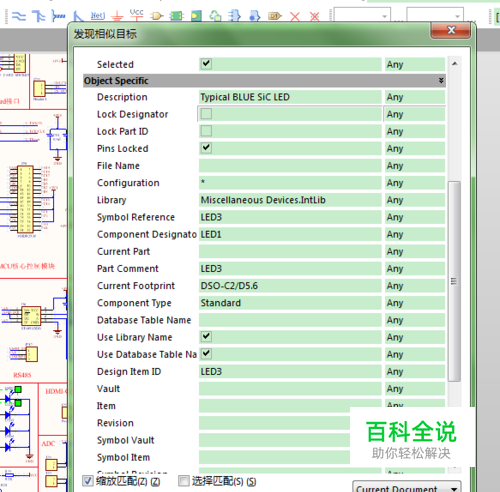

首先点击一个元件,在上鼠标右键->查找相似对象(Find Similar),弹出如下页面
- 02

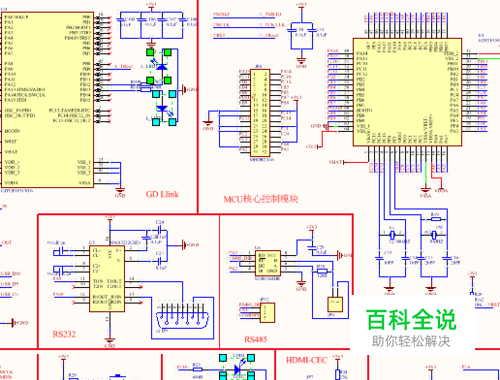

Object Specific选项卡下Symbol Reference后选择same,点击OK。Altium会高亮显示所有LED,而其他的元件则是灰度显示,此时界面如下所示
- 03

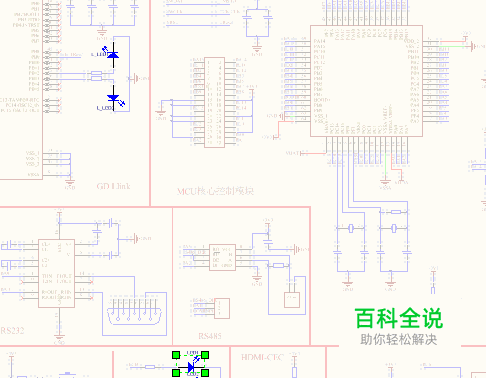

但是此时LED只选中了一个,还需点击编辑(Edit)----选中(Select)-----全部(All)来选中其余的LED
- 04

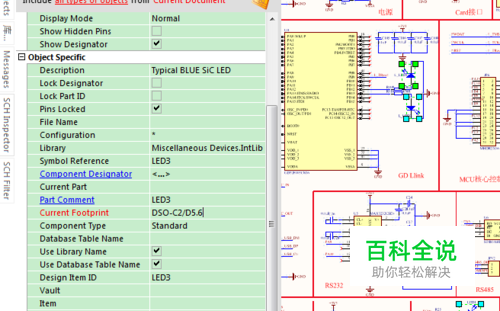

在进行以上的操作的过程中Altium左侧会弹出SCH Inspector的界面,如下图所示: Object Specific下的Current Footprint选项中就可以选择自己想要的封装即可,按回车,再去查看发现都变成自己想要的封装啦。
