pdf图纸怎么测量尺寸?

我们在工作中,经常会用到pdf格式的图纸,而有时客人提供的报价图纸又是PDF格式,但图纸里有些尺寸却没有标尺寸,这时我们需要知道怎么办?这里就需要用到测量工具,不要小看这个功能,不会使用的测量就会错误。下面我们来看看到底怎么去使用测量工具。

操作方法

  • 01

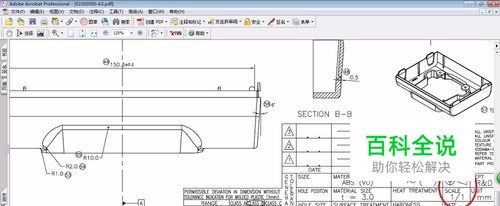

    打开一个PDF图纸,举个例:比如测量图纸中的产品的长。

  • 02

    首先我们要学会检查图纸的存放比例,图纸的右下方会有一些关于图纸产品的信息,看“SCALE"项,如果是1/1,测量出来是多少就是多少,如果是2/1,测量出来的结果就要除以2.

  • 03

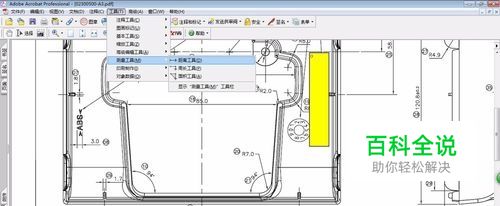

    打开”工具“下拉菜单下的“测量工具”,选择“距离测量”。

  • 04

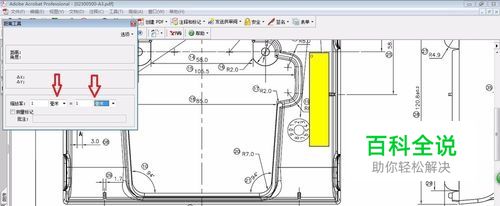

    打开测量画面,在“缩放率”那里把单位改成“毫米”,我们国内图纸一般是以毫米为单位的。

  • 05

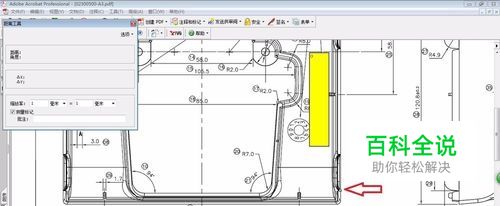

    鼠标对准要测量的线条,与线条对齐,从需要测量的一端拉到另一端。

  • 06

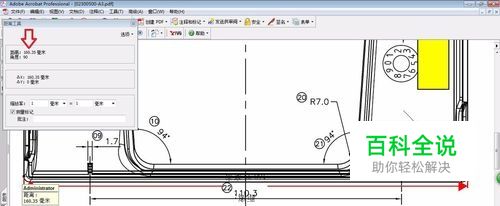

    角度那里是90或180度,说明是直线的,测量结果也就显示出来了。但是PDF测量数据不太准确,所以说还是转成CAD测量要准备一些。
