3dmax如何进行样条线的布尔运算
3dmax中的样条线的布尔运算，即样条线之间可以进行线的交集并集和差集运算。要进行线的布尔运算，需要满足以下条件，样条线必须是封闭的图形，样条线之间必须是相交的，所以应该如何进行样条线的布尔运算呢？
操作方法
- 01

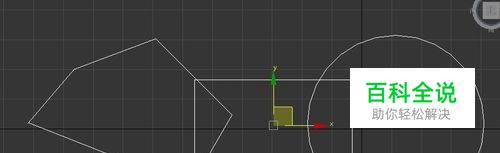

首先打开3dmax，画一个矩形、圆形和封闭的直线。三者彼此交叉。以此图形为例。
- 02

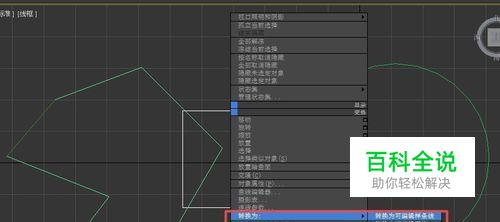

现将三者图形合并为一个图像。首先选择其中一个图形，将它转换为可编辑样条线，比如选择矩形右键点击转换为可编辑样条线。
- 03

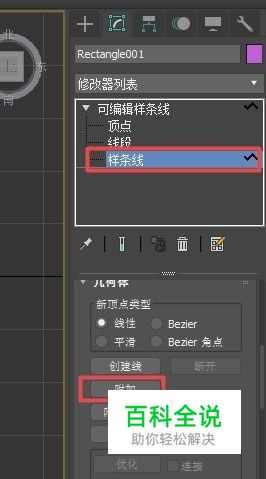

于是矩形转换为可编辑样条线，选择修改面板下的样条线，并拉到“附加”按钮上。
- 04

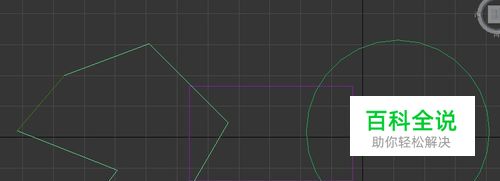

当出现附加图标，选择其他两个图形，于是这三个图形便合并为一个图形。
- 05

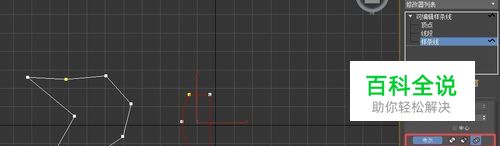

如果想计算矩形和圆形的并集，则在选择矩形后，选择布尔旁的并集后点击布尔，将鼠标移到圆旁，当出现布尔图标的时候点击圆，便实现了矩形与圆的布尔运算。
- 06
如果想计算矩形与样条线的差集，则在选择样条线后，选择布尔旁的差集后点击布尔，将鼠标移到矩形旁，当出现布尔图标的时候点击矩形，便实现了矩形与样条线的布尔运算。
- 07
如果想计算矩形与圆的交集，则在选择矩形手，选择布尔旁的交集后点击布尔，将鼠标移动圆旁边，当出现布尔图标的时候点击圆，便实现了矩形与圆的布尔运算。
