如何使用CAD中的堆叠功能?

操作方法

  • 01

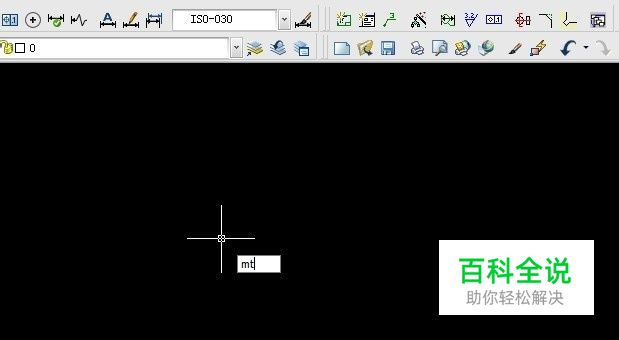

    打开CAD,输入“mt”快捷键。

  • 02

    出现文本对话框。

  • 03

    在文本对话框中输入要堆叠的文字,并用下面一个符号作为分隔符 例如:+1^-1:

  • 04

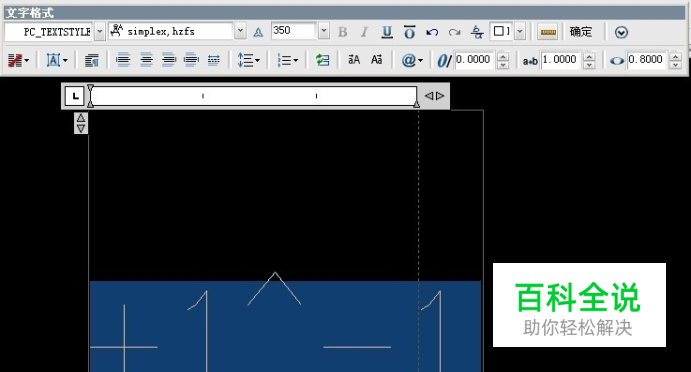

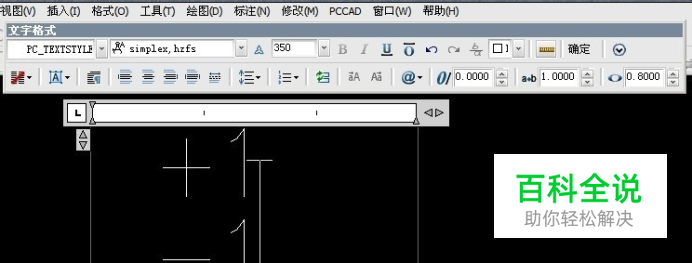

    插入符 (^):这个是公差堆叠,没有直线分隔。 选中要堆叠的文字,然后在工具栏中单击“堆叠”按钮(a/b)。

  • 05

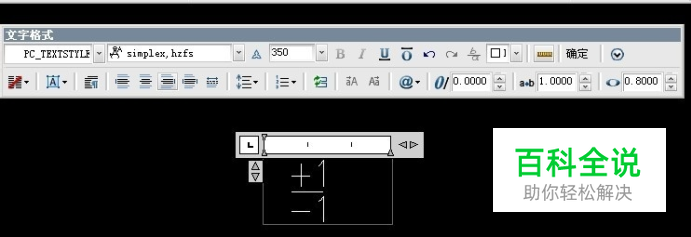

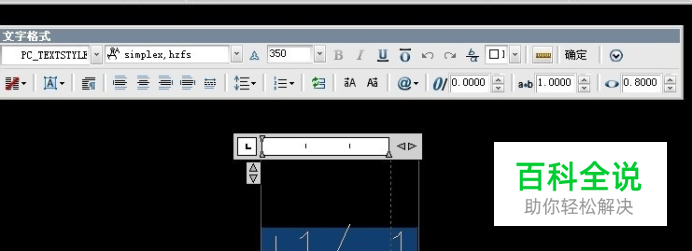

    斜杠 (/) :这个是垂直地堆叠文字,出现的效果是水平线分隔。然后按照上面的操作。

  • 06

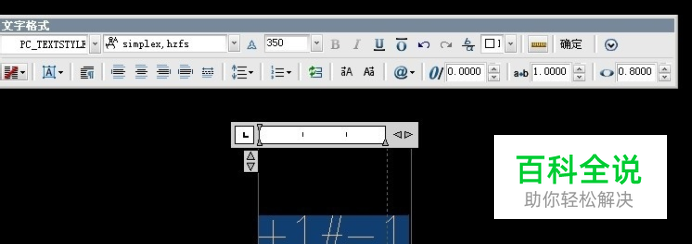

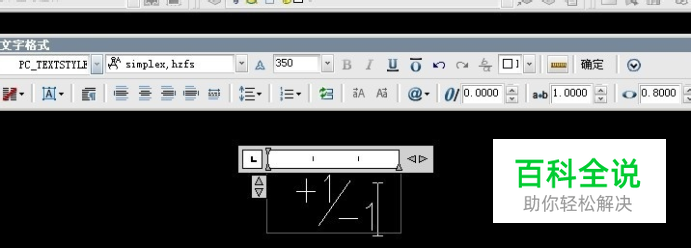

    磅符号 (#) :这个是对角地堆叠文字,出现的效果是对角线分隔。然后按照上面的操作。 注意:如果有什么不明白的,具体的可以CAD帮助一栏中查“堆叠”。
